ບໍ່ເຫມືອນກັບກອບພື້ນທີ່ຮາບພຽງແບບທໍາມະດາຫຼືກອບທີ່ແຂງຂອງປະຕູ, ໂຄງສ້າງ Shell ເຫຼັກຍາວ Span Lattice ນໍາໃຊ້ລະບົບການໂຫຼດຕາຂ່າຍໄຟຟ້າທີ່ມີເສັ້ນໂຄ້ງ. ໃນຂະນະທີ່ໂຄງສ້າງຮາບພຽງແມ່ນອີງໃສ່ການປະຕິບັດການງໍເປັນຕົ້ນຕໍ, ລະບົບນີ້ບັນລຸຄວາມສາມາດໃນການຮັບນ້ໍາຫນັກໂດຍຜ່ານການປະສົມປະສານຂອງ thrust shell-arch ແລະການປະຕິບັດຕາມແກນຂອງສະມາຊິກທາງກວ້າງຂອງພື້ນ.
ລະບົບນີ້ບໍ່ແມ່ນພຽງແຕ່ການປະກອບຂອງສະມາຊິກແຕ່ລະຄົນ, ແຕ່ເປັນການແກ້ໄຂທີ່ສົມບູນ, ປະສົມປະສານປະກອບດ້ວຍຂໍ້ໂຄງສ້າງ, ແບກລິງເລື່ອນ, ອົງປະກອບພື້ນຖານທີ່ທົນທານຕໍ່ thrust, ຊອງມຸງ, ແລະປ້ອງກັນຟ້າຜ່າ / ການກັດກ່ອນ. ມັນໄດ້ຖືກອອກແບບໂດຍສະເພາະເພື່ອແກ້ໄຂສິ່ງທ້າທາຍດ້ານໂຄງສ້າງທີ່ກ່ຽວຂ້ອງກັບມຸງທີ່ບໍ່ມີຖັນເກີນ 60 ແມັດໃນຂອບເຂດ, ເລຂາຄະນິດໂຄ້ງທີ່ຊັບຊ້ອນ, ແລະສະຖານທີ່ຖືກລົມແຮງແລະຫິມະຕົກຫນັກ. ການດຸ່ນດ່ຽງຄວາມງາມທາງສະຖາປັດຕະຍະກໍາກັບຄວາມປອດໄພໃນການດໍາເນີນງານໃນໄລຍະຍາວ, ມັນໄດ້ກາຍເປັນທາງເລືອກຕົ້ນຕໍສໍາລັບການມຸງສະຖານທີ່ອຸດສາຫະກໍາຂະຫນາດໃຫຍ່ທີ່ສຸດແລະສະຖານທີ່ສາທາລະນະ.

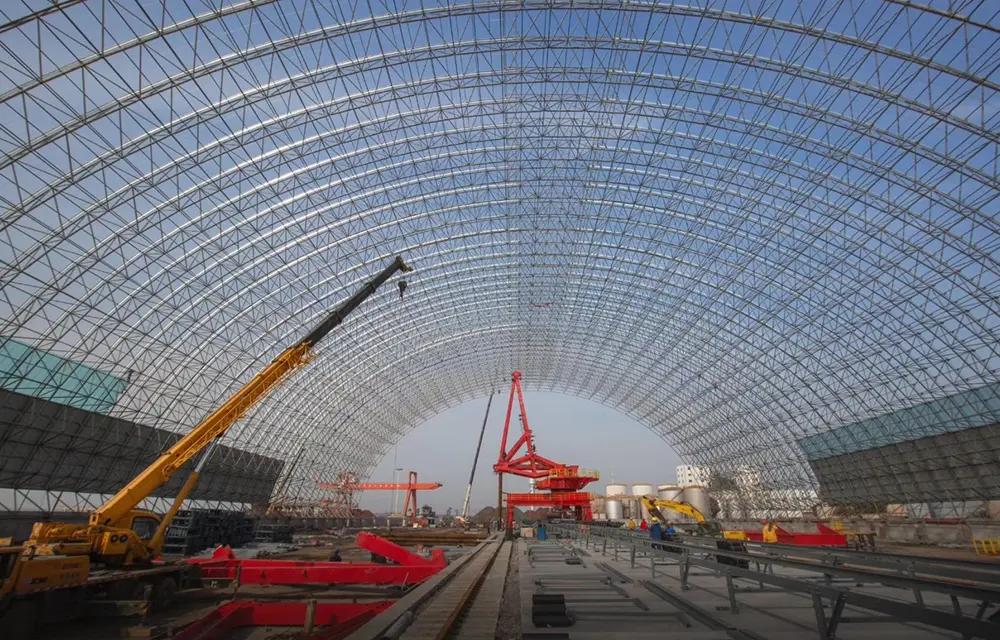

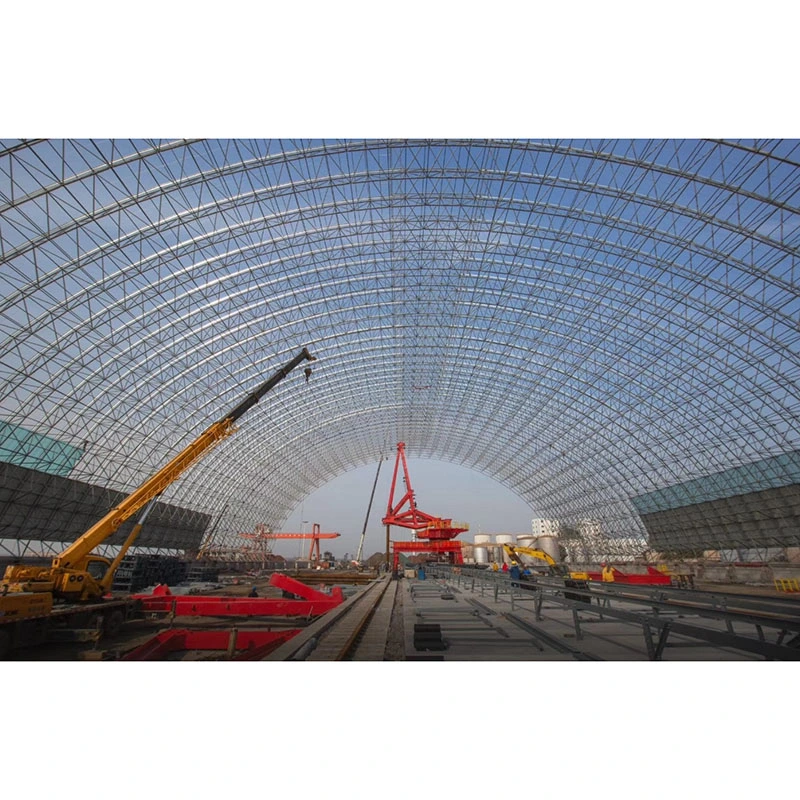

ໂຄງສ້າງ Shell Lattice Shell ຍາວ - ມັກຈະເອີ້ນງ່າຍໆວ່າ "ແກະສະຕິກເກີ້ເຫຼັກ" - ແມ່ນປະເພດຂອງໂຄງສ້າງຕາຂ່າຍໄຟຟ້າທີ່ມີເສັ້ນໂຄ້ງ, ຄົງທີ່ບໍ່ສາມາດກໍານົດໄດ້. ມັນເປັນສິ່ງຈໍາເປັນເປັນກອບພື້ນທີ່ຮາບພຽງທີ່ໄດ້ຖືກໂຄ້ງເພື່ອສ້າງເປັນພື້ນຜິວໂຄ້ງຢ່າງຕໍ່ເນື່ອງ, ກວມເອົາຮູບຊົງກົມ, ຮູບຮີ, ຮູບຊົງກະບອກ, ແລະເລຂາຄະນິດ paraboloid hyperbolic. ລັກສະນະທີ່ກໍານົດແມ່ນການຜະລິດຂອງ thrust arch ອອກຕາມລວງນອນອອກ, ສະຫນັບສະຫນູນທີ່ຈໍາເປັນ, beams ວົງ, ຫຼືພື້ນຖານທີ່ທົນທານຕໍ່ thrust ເພື່ອຕ້ານກັບກໍາລັງພາຍໃນ. ໃນທາງກົງກັນຂ້າມ, ກອບພື້ນທີ່ຮາບພຽງຮັບການໂຫຼດຕົ້ນຕໍໃນທິດທາງຕັ້ງແລະບໍ່ມີ thrust arch ອອກຕາມລວງນອນ; ຫຼັກການພື້ນຖານກົນຈັກໃນການຄຸ້ມຄອງທັງສອງລະບົບແມ່ນແຕກຕ່າງກັນຫມົດ.
- ການໂຫຼດສະມາຊິກ: ຄວາມກົດດັນດ້ານແກນຕົ້ນຕໍແລະການບີບອັດ; ການຂາດຄວາມກົດດັນໂຄ້ງໃນທ້ອງຖິ່ນຮັບປະກັນການແຜ່ກະຈາຍຄວາມກົດດັນເປັນເອກະພາບ.
- Load Transfer: ການໂຫຼດມຸງຕາມແນວຕັ້ງຖືກແກ້ໄຂຕາມທິດທາງ tangential ຂອງພື້ນຜິວໂຄ້ງເຂົ້າໄປໃນກໍາລັງແກນພາຍໃນແກະ; ເສັ້ນທາງການໂຫຼດແມ່ນສັ້ນ, ເຮັດໃຫ້ການສູນເສຍພະລັງງານຫນ້ອຍທີ່ສຸດ.
- ຄວາມເໝາະສົມໃນການປະຕິບັດງານ: ເປັນໂຄງສ້າງທີ່ຊ້ຳຊ້ອນທີ່ບໍ່ກຳນົດສະຖິຕິສູງ; ຄວາມລົ້ມເຫຼວຂອງສະມາຊິກໃນທ້ອງຖິ່ນບໍ່ໄດ້ເຮັດໃຫ້ເກີດການພັງທະລາຍຂອງໂລກ, ສະຫນອງຄວາມທົນທານທີ່ເຫນືອກວ່າຕໍ່ກັບລົມ, ຫິມະ, ແລະເຫດການແຜ່ນດິນໄຫວ.
- Single-layer Steel Lattice Shell: ການຈັດລຽງສະມາຊິກຊັ້ນດຽວທີ່ມີນ້ໍາຫນັກຕົນເອງຕ່ໍາຫຼາຍ; ເໝາະສຳລັບຫໍແກ້ວຂະໜາດນ້ອຍຫາກາງ (15–60 ແມັດ) ແລະຫໍພູມສັນຖານຂະໜາດນ້ອຍ; ໃຊ້ໄດ້ສະເພາະໃນເຂດທີ່ມີລົມແຮງ ແລະຫິມະຕົກຕໍ່າເທົ່ານັ້ນ; ສ່ວນຫຼາຍແມ່ນໃຊ້ໂຫມດສູນກາງເຫຼັກກ້າ.
- Double-layer Bolted-ball Lattice Shell: ການຕັ້ງຄ່າຕາຂ່າຍສອງຊັ້ນປະກອບດ້ວຍ chords ເທິງແລະລຸ່ມທີ່ມີສະມາຊິກເວັບໄຊຕ໌ເຊື່ອມຕໍ່; ສະຫນອງຄວາມແຂງສູງ; ເຫມາະສົມສໍາລັບມາດຕະຖານຂະຫນາດໃຫຍ່ (30-100m) ຖ່ານຫີນແລະການເກັບຮັກສາຫອຍກະບອກ; ທາງເລືອກທີ່ຕ້ອງການສໍາລັບສະຖານທີ່ພາຍໃນທີ່ມີມາດຕະຖານລົມແລະສະພາບການຫິມະ.
- Double-layer Welded-ball Lattice Shell: ມີລັກສະນະການເຊື່ອມໂລຫະແບບເຈາະເຕັມທີ່ຂໍ້ສະໝຸນໄພ, ໃຫ້ຄວາມຕ້ານທານພິເສດຕໍ່ການຜິດປົກກະຕິ; ເໝາະສຳລັບພື້ນທີ່ກວ້າງໃຫຍ່ (60-200 ແມັດ) ແລະບ່ອນເກັບມ້ຽນເຄື່ອງບັນຈຸນ້ຳໜັກໃນເຂດແຄມຝັ່ງທະເລທີ່ອາດມີລົມແຮງ ແລະຫິມະຕົກໜັກ.
ເງື່ອນໄຂການຄັດເລືອກວັດສະດຸຕົ້ນຕໍ: ເຫຼັກ Q235B ຖືກເລືອກສໍາລັບ spans ≤60m ແລະການໂຫຼດມຸງ ≤0.9 kN / m²; ເຫຼັກກ້າ Q355B ຖືກນໍາໃຊ້ສໍາລັບໄລຍະ> 60m, ໂຮງງານຖ່ານຫີນທີ່ມີນ້ໍາຫນັກ, ແລະເຂດຊາຍຝັ່ງທະເລ.
ປະກອບດ້ວຍສະມາຊິກທີ່ຕັດຮູບແບບຮູວົງມົນ (CHS) ແລະສາມປະເພດຂອງຂໍ້ພິເສດ; ສະມາຊິກທັງຫມົດຖືກຕັດອອກເປັນຄວາມຍາວສະເພາະໂດຍອີງໃສ່ເສັ້ນໂຄ້ງຂອງຫນ້າດິນແທນທີ່ຈະໃຊ້ຄວາມຍາວມາດຕະຖານ. ວັດສະດຸພື້ນຖານປະກອບມີທໍ່ເຫຼັກ seamless ແລະທໍ່ເຫລໍກ welded ຄວາມຖີ່ສູງ, ໂດຍມີສະເພາະຕັ້ງແຕ່φ60×3.5ເຖິງφ219×10. ສະຖານະການຄໍາຮ້ອງສະຫມັກທີ່ແຕກຕ່າງກັນສໍາລັບປະເພດ node:
- ຮູຂຸມຂົນ bolted: ຫອຍຮູບທໍ່ກົມຕ່ໍາ curvature ແລະ double-layer reticulated ທໍາມະດາ; ປະກອບຢູ່ໃນສະຖານທີ່ໂດຍໃຊ້ bolts, ຮຽກຮ້ອງໃຫ້ມີສູນການເຊື່ອມໂລຫະຢູ່ໃນສະຖານທີ່.
- ເຊື່ອມໂລຫະຮູບທໍ່ກົມ: ໂຄງສ້າງຂະໜາດໃຫຍ່, ໜັກ, ແລະ ເປືອກໜາ; ມີລັກສະນະເປັນວົງກົມແຂງພາຍໃນເພື່ອຕ້ານການຜິດປົກກະຕິ crushing ທ້ອງຖິ່ນ.
- ໂຫມດ hub ເຫຼັກກ້າ: ໂດຍສະເພາະສໍາລັບ domes ໂຄ້ງຊັ້ນດຽວ; ນໍາໃຊ້ການເຊື່ອມຕໍ່ plug-in ແລະສະເຫນີລະດັບສູງສຸດຂອງມາດຕະຖານອົງປະກອບ.
fasteners ທີ່ກ່ຽວຂ້ອງ: ລະບົບ Bolted sphere ໃຊ້ມາດຕະຖານເກຣດ 10.9 bolts ທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ຫົວຮູບຈວຍ, ແຜ່ນປະທັບຕາ, ແລະແຂນເສື້ອ; ລະບົບ welded sphere ຂາດ fasteners ມາດຕະຖານ, ອີງໃສ່ທັງຫມົດການເຊື່ອມ butt penetration ເຕັມທີ່ມີຂອບ beveled.
ແຮງດັນຂອງເສັ້ນໂຄ້ງຕາມລວງນອນຂອງເປືອກເປືອກຫຸ້ມນອກແມ່ນ 3-5 ເທົ່າຂອງກອບຊ່ອງ; ການເລືອກການສະຫນັບສະຫນູນທີ່ບໍ່ຖືກຕ້ອງສາມາດນໍາໄປສູ່ການພັງລົງຂອງມຸງໂດຍກົງ. ສີ່ປະເພດຂອງການສະຫນັບສະຫນູນແລະສະຖານະການຄໍາຮ້ອງສະຫມັກຂອງພວກເຂົາ:
- ສະຫນັບສະຫນູນ hinged ຄົງ: ຕັ້ງຢູ່ມຸມອາຄານ; ຍັບຍັ້ງການຍ້າຍອອກຕາມແນວຕັ້ງແລະສອງທິດທາງ, ຮັບຜິດຊອບຫຼາຍກວ່າ 60% ຂອງແຮງດັນຂອງເປືອກຫອຍ, ແລະອະນຸຍາດໃຫ້ມີການຫມຸນເລັກນ້ອຍເພື່ອບັນເທົາຄວາມກົດດັນ.
- ສະຫນັບສະຫນູນ Unidirectional sliding: ເລື່ອນຕາມທິດ circumferential ຫຼື radial; ອອກແບບສະເພາະເພື່ອປົດປ່ອຍຄວາມດັນຄວາມຮ້ອນທີ່ເກີດຈາກຄວາມແຕກຕ່າງຂອງອຸນຫະພູມຕາມລະດູການ, ປ້ອງກັນບໍ່ໃຫ້ເກີດຮອຍແຕກເນື່ອງຈາກການຂະຫຍາຍຄວາມຮ້ອນແລະການຫົດຕົວ.
- ສະຫນັບສະຫນູນ hinged tensile: ໃຊ້ໃນ coastal ຫຼືສະຖານທີ່ເປີດ, exposed; ຕ້ານກັບແຮງດູດຂອງລົມທາງລົບ ແລະປ້ອງກັນບໍ່ໃຫ້ເປືອກເປືອກຫຸ້ມນອກຖືກຍົກ ຫຼື ຈີກອອກຍ້ອນລົມ.
- ສະຫນັບສະຫນູນ elastic: ໃຊ້ສໍາລັບສະຖານທີ່ທີ່ມີການຕັ້ງຖິ່ນຖານບໍ່ສະເຫມີພາບຫຼືສໍາລັບແກະ reticulated double-curved ສະຫມໍ່າສະເຫມີ; ປັບຕົວເຂົ້າກັບຄວາມຜິດປົກກະຕິຂອງພື້ນຖານເພື່ອປັບການແຈກຢາຍການໂຫຼດ.
ອຸປະກອນເສີມ: ແຜ່ນຮອງພື້ນໜາ 18–30 ມມ, ກະດູກແຂງດ້ານຂ້າງ 12–20 ມມ, ເບົ້າສະໝໍທີ່ຝັງຢູ່ Q355B, ແລະເຄື່ອງປັບລະດັບ/ກັນຮອຍເລື່ອນ.
ຝາອັດປາກຂຸມທີ່ໂດດດ່ຽວມາດຕະຖານບໍ່ສາມາດຕ້ານກັບ thrust ພາຍນອກທີ່ສ້າງຂຶ້ນໂດຍແກະ reticulated; ດັ່ງນັ້ນ, ການເສີມສ້າງເປົ້າຫມາຍແມ່ນຈໍາເປັນ. ມູນນິທິໃຊ້ຝາອັດປາກຂຸມຊີມັງທີ່ເສີມສ້າງ C30–C35, ພື້ນຖານແຜ່ນ, ຫຼືຝາປິດ. ເບຕົງຕ້ານການຍົກພື້ນ ແລະ ເສົາເບຕົງຮັບນໍ້າໜັກຊີມັງຖືກຕິດຕັ້ງຢູ່ດ້ານນອກຂອງພື້ນຖານເພື່ອຍັບຢັ້ງການເຄື່ອນຍ້າຍອອກໄປຂ້າງນອກ. ຄວາມທົນທານຕໍ່ຄວາມຮາບພຽງສໍາລັບແຜ່ນເຫລັກທີ່ຝັງໄວ້ແມ່ນກໍານົດໄວ້ທີ່ ≤2 ມມເພື່ອຮັບປະກັນການເລື່ອນຂອງລູກປືນ.
ລະບົບການຫຸ້ມຫລັງຄາປະກອບມີສາມປະເພດ: ແຜ່ນປະທັບຕາອາລູມິນຽມ - ແມກນີຊຽມ - ແມກນີສສໍາລັບແກະຖັງທີ່ໂຄ້ງ, ແກ້ວ insulating tempered ສໍາລັບ domes ແສງກາງເວັນ, ແລະແຜ່ນເຫຼັກທີ່ມີສີ profiled ສໍາລັບ sheds ຖ່ານຫີນປິດ. ສະມາຊິກໂຄງສ້າງຂັ້ນສອງປະກອບດ້ວຍແຜ່ນສັງກະສີແບບຈຸ່ມຮ້ອນທັງໝົດ C- ແລະ Z-section purlins, ເສີມດ້ວຍເຊືອກມັດມຸງ ແລະ ເຊືອກມັດທາງຂ້າງ. ຄວາມຫມັ້ນຄົງດ້ານຂ້າງແມ່ນຮັບປະກັນໂດຍ beam ວົງແຫວນຊີມັງເສີມດ້ານນອກທີ່ມີ thrust arch ໂດຍລວມ, ຄຽງຄູ່ກັບການເສີມເຫຼັກກ້າຢູ່ປາຍ gable ແລະລະຫວ່າງຖັນເພື່ອປ້ອງກັນການຍ້າຍອອກໄປຂ້າງຄຽງຢູ່ປາຍ.
- ຕ້ານການກັດກ່ອນ: ຄວາມຫນາຂອງເຄືອບ galvanized ອາບນ້ໍາຮ້ອນ ≥85μmສໍາລັບສະຖານທີ່ inland ມາດຕະຖານແລະ≥120μmສໍາລັບສະຖານທີ່ coastal exposed ກັບສີດເກືອ; ການສ້ອມແປງ galvanizing ທີ່ເສຍຫາຍແມ່ນກ່ຽວຂ້ອງກັບການລະເບີດ Sa2.5 ປະຕິບັດຕາມດ້ວຍລະບົບການເຄືອບ epoxy ສັງກະສີສາມຊັ້ນ.
- ຄວາມຕ້ານທານໄຟ: ສະຖານທີ່ສາທາລະນະຖືກເຄືອບດ້ວຍແຜ່ນບາງໆ intumescent ທົນທານຕໍ່ໄຟ (ຈັດອັນດັບສໍາລັບການຕໍ່ຕ້ານໄຟ 0.5h-2.0h); ໂຮງງານຜະລິດຖ່ານຫີນທີ່ປິດລ້ອມບໍ່ໄດ້ຮຽກຮ້ອງໃຫ້ມີການເຄືອບທົນທານຕໍ່ໄຟມາດຕະຖານ.
- ການປ້ອງກັນຟ້າຜ່າ: ສະມາຊິກເທິງຂອງ chord ເຮັດຫນ້າທີ່ເປັນຕາຫນ່າງຈັບຟ້າຜ່າທໍາມະຊາດ, ເຊື່ອມຕໍ່ກັບແຖບເສີມຕົ້ນຕໍຂອງພື້ນຖານໂດຍຜ່ານ bolts ສະມໍເພື່ອປະກອບເປັນວົງຈອນດິນທີ່ສົມບູນ; ບໍ່ຈໍາເປັນຕ້ອງມີແຖບປ້ອງກັນຟ້າຜ່າເພີ່ມເຕີມ.
ສະມາຊິກທໍ່ເຫຼັກ + ບານ bolted + ສະຫນັບສະຫນູນ unidirectional sliding hinged + ຮາກ thrust-resistant ເສັ້ນດ່າງ + cladding ເຫຼັກສີເຄືອບ; ເຫມາະສໍາລັບການຫຸ້ມຫໍ່ຖ່ານຫີນແຫ້ງແລະ silos ລວມ; ຄ່າໃຊ້ຈ່າຍຕ່ໍາສຸດແລະໄລຍະເວລາການກໍ່ສ້າງສັ້ນທີ່ສຸດ.
ທໍ່ welded ຫນາ - ຝາ + stiffened welded spheres ເປັນຮູ + ສະຫນັບສະຫນູນຄົງທີ່ທົນທານຕໍ່ຄວາມກົດດັນ + pile cap foundations + ອາລູມິນຽມ-magnesium-manganese ມຸງ; ເຫມາະສໍາລັບ domes ຂະຫນາດໃຫຍ່ໃນສະຫນາມກິລາແລະສະຫນາມບິນສະຫນາມບິນ; ສະຫນອງການຊ້ໍາຊ້ອນທີ່ສູງທີ່ສຸດຕໍ່ກັບການໂຫຼດຂອງລົມແລະຫິມະ.
ທໍ່ວົງໂຄ້ງທີ່ໄດ້ມາດຕະຖານ + ໂຫມດສູນລວມເຫຼັກກ້າ + ສະຫນັບສະຫນູນ hinged ້ໍາຫນັກເບົາ + ມຸງ skylight ແກ້ວ; ເຫມາະສໍາລັບ atriums ພູມສັນຖານແລະຫ້ອງວາງສະແດງຂະຫນາດນ້ອຍ; ສະຫນອງການອຸທອນກ່ຽວກັບຄວາມງາມທີ່ດີກວ່າ.
ສໍາລັບ span 100m, ການບໍລິໂພກເຫຼັກແມ່ນ 18%-25% ຕ່ໍາກວ່າຂອງຊັ້ນສອງຊັ້ນຮາບພຽງ; ຜົນກະທົບທ້ອງຟ້າຂອງຫອຍຕາມທໍາມະຊາດແຈກຢາຍການໂຫຼດ, ລົບລ້າງຄວາມຕ້ອງການສໍາລັບການເສີມໂຄງສ້າງໃນອະນາຄົດ.
ສາມາດປະກອບເປັນຮູບຊົງມຸງ spherical ຫຼືສະລັບສັບຊ້ອນ double-curved; ເກີນຂອບເຂດຈໍາກັດທາງເສດຖະກິດ 36m ຂອງກອບທີ່ແຂງຂອງປະຕູແລະຕອບສະຫນອງເງື່ອນໄຂການອະນຸມັດສໍາລັບຮູບແບບສະຖາປັດຕະຍະກໍາທີ່ເປັນເອກະລັກ.
ເລຂາຄະນິດທີ່ໂຄ້ງໃຫ້ຄວາມຊັນທີ່ເກີດຈາກການລະບາຍນ້ໍາ, ກໍາຈັດຄວາມຕ້ອງການສໍາລັບການຕື່ມຊັ້ນຕື່ມເພື່ອສ້າງຄວາມເປີ້ນພູແລະຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ການບໍາລຸງຮັກສາທີ່ກ່ຽວຂ້ອງກັບການຮົ່ວໄຫຼຂອງຫລັງຄາແລະການລະບາຍນ້ໍາ.
ເປັນໂຄງສ້າງທີ່ບໍ່ມີສະຖິຕິສູງ, ມັນມີປະສິດທິພາບສູງກວ່າໂຄງສ້າງເຫຼັກກ້າທັງໝົດໃນການຕ້ານທານກັບລົມແຮງ 12 ຂະໜາດຂອງ Beaufort, ພາຍຸຫິມະ, ແລະ ກິດຈະກໍາແຜ່ນດິນໄຫວໃນພາກພື້ນ.
ສະຫນັບສະຫນູນການປະກອບພື້ນດິນປະສົມປະສານປະຕິບັດຕາມໂດຍການຍົກໄຮໂດຼລິກ; ຫຼຸດຜ່ອນການເຮັດວຽກໃນລະດັບສູງ 70%, ດັ່ງນັ້ນຈຶ່ງຫຼຸດລົງອັດຕາການເກີດອຸປະຕິເຫດໃນບ່ອນຄວາມປອດໄພ.
ພາກສ່ວນທີ່ເປັນຮູເປັນວົງກົມທີ່ສະດວກສະບາຍໃນການກໍາຈັດ rust ແລະການກວດສອບ; ຫລັງຄາໂຄ້ງເຮັດໃຫ້ນໍ້າຝົນ ແລະຂີ້ຝຸ່ນເລື່ອນອອກໄປຕາມທໍາມະຊາດ, ຕັດຄວາມຖີ່ຂອງການທໍາຄວາມສະອາດເຄິ່ງນຶ່ງ.
Portal rigid frames ປະສົບການພຽງແຕ່ planar, unidirectional bending; ຄ່າໃຊ້ຈ່າຍເພີ່ມຂຶ້ນເມື່ອກວ້າງເກີນ 36 ແມັດ, ແລະພວກມັນບໍ່ສາມາດສ້າງເປັນຮູບໂຄ້ງໄດ້. ກອບພື້ນທີ່ຮາບພຽງອີງໃສ່ຄວາມກົດດັນທາງກວ້າງຂອງພື້ນທີ່ແລະການບີບອັດໂດຍບໍ່ມີການ thrust arch ອອກຕາມລວງນອນ; ການປັບໃຫ້ເຂົາເຈົ້າກັບພື້ນຜິວໂຄ້ງຮຽກຮ້ອງໃຫ້ມີອົງປະກອບທີ່ບໍ່ໄດ້ມາດຕະຖານຈໍານວນຫລາຍ, ຄ່າໃຊ້ຈ່າຍເພີ່ມຂຶ້ນຫຼາຍກວ່າ 40%. ໂຄງສ້າງ Shell Steel Lattice ຍາວໃຊ້ການກະ ທຳ ໂຄ້ງສອງທິດທາງ, ເຮັດໃຫ້ມັນ ເໝາະ ສົມກັບພື້ນຜິວທີ່ໂຄ້ງຕາມ ທຳ ມະຊາດແລະສະ ເໜີ ຂໍ້ໄດ້ປຽບດ້ານຄ່າໃຊ້ຈ່າຍທີ່ ສຳ ຄັນ ສຳ ລັບຂະ ໜາດ ໃຫຍ່ທີ່ສຸດ.
ກອບພື້ນທີ່ໂດຍທົ່ວໄປຕ້ອງການການປະກອບຊິ້ນສ່ວນໂດຍຄວາມສູງ, ຈໍາກັດຄວາມຍືດຫຍຸ່ນຂອງສະຖານທີ່; ແກະສະຕິກເກີ້ເຫຼັກອະນຸຍາດໃຫ້ມີທາງເລືອກຂອງສີ່ວິທີການກໍ່ສ້າງ, ລວມທັງເຕັກນິກການເລື່ອນແບບຫມຸນທີ່ເຫມາະສົມສໍາລັບສະຖານທີ່ຈໍາກັດ. ກ່ຽວກັບ enclosure ໄດ້, curvature ຂອງແກະ lattice ເຫຼັກສອດຄ່ອງຢ່າງສົມບູນກັບຫມູ່ຄະນະອາລູມິນຽມ-magnesium-manganese ແລະແກ້ວໂຄ້ງ, ກໍາຈັດຄວາມກົດດັນ torsional ສຸດ panels ມຸງແລະຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງການ cracking ໃນອະນາຄົດ.
ສະມາຊິກໂຄງສ້າງປະກອບດ້ວຍທໍ່ວົງກົມ seamless ທັງຫມົດ, ກໍາຈັດຝຸ່ນ - ກັບດັກ "ເຂດຕາຍ" ທີ່ພົບເຫັນດ້ວຍເຫຼັກມຸມຫຼືຊ່ອງທາງ; ນີ້ຮັບປະກັນການປົກຫຸ້ມຢ່າງສົມບູນໃນລະຫວ່າງການອາບນ້ໍາຮ້ອນ galvanizing ແລະການນໍາໃຊ້ການເຄືອບ, ຂະຫຍາຍອາຍຸການຕ້ານການ corrosion ໃນສະພາບແວດລ້ອມ coastal ໄດ້ 8-12 ປີເມື່ອທຽບກັບກອບອາວະກາດ planar. ຂັ້ນຕອນການປະມວນຜົນມາດຕະຖານຕາມປະເພດ
1. Bolted-ball precision machining: round steel forging blank → Lathe finishing of spherical surface → Multi-station drilling and tapping at specific angles/curvatures → ການກວດກາອະນຸພາກແມ່ເຫຼັກ (MPI) ສໍາລັບຮອຍແຕກພາຍໃນ → galvanizing ອາບນ້ໍາຮ້ອນ.
2. ເຄື່ອງກົນຈັກຄວາມແມ່ນຍໍາຂອງສະມາຊິກ: CNC ຕັດທໍ່ເຫຼັກຍາວ → Machining ຂອງຫົວຮູບຈວຍ → ການເຊື່ອມ CO2 ຮອບວຽນເຕັມທີ່ທັງສອງສົ້ນ → ການທົດສອບ Ultrasonic (UT, Grade II) ໃນ 20% ຂອງສະມາຊິກທີ່ສໍາຄັນ → Shot blasting (Sa 2.5) ສໍາລັບການໂຍກຍ້າຍ rust → Hot-dip
3. ການປຸງແຕ່ງອຸປະກອນເສີມ: quenching, tempering, ແລະການກວດກາຂອງ 10.9 bolts; galvanizing ພ້ອມໆກັນຂອງ sleeves ແລະຕັ້ງ screws ເພື່ອຮັບປະກັນ thread ເຫມາະຄວາມທົນທານ.
4. ໂຮງງານຜະລິດ pre-assembly: Erection ຂອງ 1:1 ຂະຫນາດ curved ສະພາແຫ່ງ jig →ການປະກອບການທົດລອງຂອງຫນ່ວຍງານຮູບຊົງພັດລົມ → ການກວດສອບການເພີ່ມຂຶ້ນ spherical ແລະຄວາມເລິກ insertion bolt →ການປັບຂອງສະມາຊິກທີ່ບໍ່ແມ່ນມາດຕະຖານ.
5. ການຫຸ້ມຫໍ່ Zonal: ການຫຸ້ມຫໍ່ປະເພດໂດຍອີງໃສ່ຕົວເລກ circumferential ແລະ radial →ຫມາຍຂອງລໍາດັບການປະກອບຢູ່ໃນສະຖານທີ່.
6. ການຕິດຕັ້ງໃນສະຖານທີ່: ລະດັບສະຫນັບສະຫນູນ → ການປະກອບຂອງຕາຂ່າຍໄຟຟ້າ chord ລຸ່ມ → ການຕິດຕັ້ງຂອງສະມາຊິກເວັບໄຊຕ໌ແລະການປິດ chord ເທິງ → ສຸດທ້າຍ tightening ຂອງ bolts ທີ່ມີຄວາມເຂັ້ມແຂງສູງ → galvanizing ສໍາຜັດເຖິງແລະການເຄືອບ fireproof.
Stamping of steel plate hemispheres → Beveling → Assembly of internal annular stiffening ribs → Submerged arc welding (SAW) for sphere closure → 100% UT (Grade II) ການກວດກາການເຊື່ອມ → Grinding and galvanizing of spheres; ການເຊື່ອມໂລຫະ bevel penetration ເຕັມຢູ່ໃນສະຖານທີ່ຂອງສະມາຊິກກັບ spheres, ດ້ວຍການກວດກາແລະການຍອມຮັບຂອງແຕ່ລະການເຊື່ອມ.
ຄວາມແມ່ນຍໍາຂອງໂຫມດເຫຼັກກ້າ → Machining ຂອງສະລັອດຕິງເຊື່ອມຕໍ່ຫຼາຍທິດທາງ → Milling ຂອງປາຍທໍ່ໂຄ້ງ → ໂຮງງານຜະລິດຊຸດທົດລອງ → galvanizing ໂດຍລວມ; ການປະກອບຢູ່ໃນສະຖານທີ່ໂດຍຜ່ານການໃສ່ແລະ bolt locking - ບໍ່ຈໍາເປັນຕ້ອງເຮັດວຽກຮ້ອນຫຼືການເຊື່ອມໂລຫະຢູ່ໃນສະຖານທີ່.
CNC ຕັດແຜ່ນພື້ນຖານແລະແຜ່ນ stiffener → Beveling, ການປະກອບ, ແລະການເຊື່ອມໂລຫະ → Precision milling ຂອງ sliding ດ້ານ → ການກວດກາການເຊື່ອມ → Galvanizing ຂອງ bolts ສະມໍແລະການຫຸ້ມຫໍ່ທີ່ສົມບູນ.
ສະເພາະທໍ່ເຫຼັກທົ່ວໄປ: φ60×3.5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10
ໄລຍະຫ່າງຂອງຕາຂ່າຍໄຟຟ້າແບບທໍາມະດາ: 1.5m ~ 3.5m ສໍາລັບແກະທີ່ມີເສັ້ນດ່າງ spherical ແລະ cylindrical.
ຄວາມທົນທານຂອງເຄື່ອງຈັກສະມາຊິກ: ຄວາມຍາວທັງຫມົດ deviation ± 1.0mm, linearity ≤ L/1000
ເສັ້ນຜ່າສູນກາງ φ120 ~ φ400mm, ຄວາມຫນາຂອງຝາ 12 ~ 20mm, ຄວາມທົນທານຂອງຮູ screw ± 15′
ເສັ້ນຜ່າສູນກາງ φ200 ~ φ500mm, ຄວາມຫນາຂອງຝາ 14 ~ 22mm ມີວົງແຫວນແຂງພາຍໃນ
ແຜ່ນຮອງພື້ນຖານ: ຄວາມຫນາ 18 ~ 30mm, ແຜ່ນ stiffener 12 ~ 20mm, ວັດສະດຸສະມໍ bolt Q355B
|
ເກຣດວັດສະດຸ |
ຄວາມເຂັ້ມແຂງຜົນຜະລິດ |
ຄວາມເຂັ້ມແຂງ tensile |
ຂອບເຂດຄໍາຮ້ອງສະຫມັກ |
|
Q235B |
≥235MPa |
375-500MPa |
ແກະສະຕິກເກີ້ຊັ້ນດຽວຂະໜາດນ້ອຍ, ໂຄມໄຟກາງແຈ້ງ |
|
Q355B |
≥355MPa |
470-630MPa |
ຝາຜະໜັງສອງຊັ້ນຍາວກວ່າ 60 ແມັດ, ໂຮງຖ່ານຫີນ, ສະຖານທີ່ທີ່ມີລົມແຮງ ແລະຫິມະຕົກໜັກ. |
ແກະສະຕິກເກີ້ຊັ້ນດຽວ ໄລຍະປະຫຍັດ: 15m ~ 60m
ສອງຊັ້ນ bolted spherical lattice shell ໄລຍະປະຫຍັດ: 30m ~ 100m
ສອງຊັ້ນ welded spherical lattice shell span ສູງສຸດ: 60m ~ 200m
ດັດຊະນີການໂຫຼດຂອງມຸງ: ໂຫຼດຕາຍ 0.35 ~ 0.90kN/㎡, ໂຫຼດສົດ 0.5 ~ 1.2kN/㎡; ຖ່ານຫີນປິດໄດ້ຮັບການໂຫຼດສູງເຖິງ 2.5kN/㎡
ການຄວບຄຸມການປ່ຽນຮູບແບບອຸນຫະພູມ: ແກະຮູບທໍ່ກົມຍາວສຸດຕ້ອງໄດ້ຮັບຮອງເອົາການສະຫນັບສະຫນູນທາງດຽວເພື່ອປ່ອຍຄວາມດັນຂອງອຸນຫະພູມ.
Bolted spherical pipe circumferential weld: ການເຊື່ອມໂລຫະຊັ້ນຮຽນທີ 2, 20% ການກວດກາ ultrasonic UT ສໍາລັບສະມາຊິກທີ່ສໍາຄັນ, 100% ການກວດກາສໍາລັບໂຄງການທີ່ສໍາຄັນແຫ່ງຊາດ
Welded spherical butt weld: ການເຊື່ອມໂລຫະລະດັບ 2 ເຈາະເຕັມ, 100% ການກວດສອບ UT ສໍາລັບແກະສະຫລັກເສັ້ນໄຍທີ່ມີນ້ໍາຫນັກ
ໂຮງງານສັງກະສີອາບນ້ໍາຮ້ອນ: ≥85μmສໍາລັບພື້ນທີ່ນ້ໍາ, ≥120μmສໍາລັບເຂດທະເລຫມອກເກືອ
ມາດຕະຖານການສ້ອມແປງໃນສະຖານທີ່: Sa2.5 ດິນຊາຍ, ຄວາມຫນາຂອງຮູບເງົາແຫ້ງທັງຫມົດ≥120μmສໍາລັບລະບົບສີສາມຊັ້ນ.
ໄລຍະເວລາການຕໍ່ຕ້ານໄຟ: 0.5h / 1.0h / 1.5h / 2.0h ສໍາລັບອາຄານສາທາລະນະທີ່ມີຊັ້ນບາງໆປ້ອງກັນໄຟ.
ວົງ beam ແລະການສະຫນັບສະຫນູນແກນ deviation ≤± 5mm, ສະຫນັບສະຫນູນ elevation deviation ≤± 3mm
ຄວາມແຕກຕ່າງຄວາມສູງຂອງການສະຫນັບສະຫນູນ ≤2mm, ຄວາມແຕກຕ່າງກັນເພີ່ມຂຶ້ນຂອງແກະໂດຍລວມ ≤1/1000 ຂອງຄວາມສູງຂອງການອອກແບບ
ໂຄມແສງກາງເວັນຊັ້ນດຽວ: 10~20kg/㎡
ແກະຮູບທໍ່ກົມ ທຳ ມະດາສອງຊັ້ນ: 20 ~ 33kg /㎡
ຝາອັດປາກຂຸມຖ່ານຫີນສອງຊັ້ນ: 33~55kg/㎡
ໂຄງການຕິດຕັ້ງສໍາລັບໂຄງສ້າງ Shell Lattice Shell ຍາວ Span ໄດ້ຖືກເລືອກໂດຍອີງໃສ່ເງື່ອນໄຂຂອງສະຖານທີ່ເພື່ອແກ້ໄຂສິ່ງທ້າທາຍເຊັ່ນ: ພື້ນທີ່ຈໍາກັດແລະຂໍ້ຈໍາກັດໃນການເຂົ້າເຖິງ crane:
1. ສະພານສູງ: ເຫມາະສໍາລັບສະຖານທີ່ກະແຈກກະຈາຍຂະຫນາດນ້ອຍ, ບໍ່ມີອຸປະກອນຍົກຂະຫນາດໃຫຍ່ທີ່ຕ້ອງການ.
2. ການປະກອບຕັນ: ແບ່ງເປືອກອອກເປັນຮູບພັດລົມ, ປະກອບກັບພື້ນດິນແລະຍົກແຍກຕ່າງຫາກ.
3. ການຍົກລະບົບໄຮໂດຼລິກໂດຍລວມ: ຕ້ອງການສໍາລັບສະຖານທີ່ພາຍໃນທີ່ມີຂະຫນາດໃຫຍ່, ຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ການດໍາເນີນງານໃນລະດັບສູງ.
4. ການຕິດຕັ້ງເລື່ອນແບບຫມູນວຽນ: ເຫມາະສໍາລັບສະຖານທີ່ແຄມຝັ່ງແຄບທີ່ມີລັດສະຫມີການຫັນ crane ຈໍາກັດ
Q1 ຂ້ອຍຈະເລືອກຢ່າງໄວວາແນວໃດລະຫວ່າງຊັ້ນດຽວແລະຊັ້ນສອງຊັ້ນ Long Span Steel Lattice Shell Structures?
ສໍາລັບ spans ≤60m ໃນເຂດທີ່ບໍ່ແມ່ນຊາຍຝັ່ງທະເລທີ່ບໍ່ມີການສະສົມຂອງຫິມະແລະຄວາມຕ້ອງການແສງສະຫວ່າງທໍາມະຊາດສູງ, ຊັ້ນດຽວ hub-node lattice shell ແມ່ນຕ້ອງການ (30% ຄ່າໃຊ້ຈ່າຍຕ່ໍາ). ສໍາລັບໄລຍະຫ່າງ > 60 ແມັດ, ຫຼືໃນສະຖານະການແຄມຝັ່ງທະເລ, ຫິມະຕົກໜັກ, ຫຼືການໂຫຼດໜັກ (ບ່ອນເກັບມ້ຽນວັດສະດຸ), ເປືອກແກະສະຕິກເກີສອງຊັ້ນແມ່ນຈຳເປັນເພື່ອປ້ອງກັນຄວາມບໍ່ສະຖຽນຂອງພື້ນທີ່ຕິດພັນກັບໂຄງສ້າງຊັ້ນດຽວ.
ຄໍາຖາມທີ 2 ສາມາດຍົກເລີກການຮອງຮັບການເລື່ອນໄດ້ບໍ?
ສະບັບເລກທີ: ສໍາລັບຫອຍຖັງທີ່ມີຄວາມຍາວເກີນ 45m ຫຼື domes ເກີນ 50m ໃນເສັ້ນຜ່າກາງ, ການຜິດປົກກະຕິຂອງຄວາມຮ້ອນສ້າງກໍາລັງແຮງດັນພາຍໃນຫຼາຍກ່ວາຄວາມອາດສາມາດຮັບຜິດຊອບຂອງເຫຼັກກ້າ; ການລະເວັ້ນການສະໜັບສະໜຸນເລື່ອນໂດຍກົງຈະເຮັດໃຫ້ສະມາຊິກງໍ ຫຼືກະດູກຫັກ.
ຄໍາຖາມທີ 3 ສາມາດຕັດຫຼືເຈາະຂັ້ນສອງຢູ່ບ່ອນຫຼັງຈາກ galvanizing ອາບນ້ໍາຮ້ອນບໍ?
ຫ້າມຕັດ ຫຼືເຈາະຂັ້ນສອງ. ສະຖານທີ່ຂຸມທັງຫມົດແລະຄວາມຍາວຂອງສະມາຊິກແມ່ນ prefabricated ໃນໂຮງງານ, ມີພຽງແຕ່ການປະກອບ bolted ປະຕິບັດຢູ່ໃນສະຖານທີ່; ການຕັດເຮັດໃຫ້ການເຄືອບ galvanized ເສຍຫາຍ - ເຊິ່ງບໍ່ສາມາດສ້ອມແປງໄດ້ຢ່າງເຕັມສ່ວນ - ຫຼຸດຜ່ອນອາຍຸການທົນທານຕໍ່ corrosion ຂອງໂຄງສ້າງຢ່າງຫຼວງຫຼາຍ.
Q4 ຄວາມແຕກຕ່າງໃນຄ່າໃຊ້ຈ່າຍໃນໄລຍະຍາວຂອງ O&M ລະຫວ່າງແກະສະຕິກເກີ້ແລະກອບພື້ນທີ່?
ສໍາລັບໄລຍະດຽວກັນ, ພື້ນຜິວໂຄ້ງຂອງແກະສະຕິກເກີສະຫນອງຄວາມສາມາດໃນການທໍາຄວາມສະອາດຕົນເອງດີກວ່າ, ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການເຮັດຄວາມສະອາດຫລັງຄາປະຈໍາປີ 45%. ນອກຈາກນັ້ນ, ສະມາຊິກ axial-load ບໍ່ທົນທຸກຈາກການງໍທີ່ເຮັດໃຫ້ເກີດຄວາມເຫນື່ອຍລ້າ, ກໍາຈັດຄວາມຕ້ອງການຂອງການເສີມສ້າງໂຄງສ້າງພາຍໃນ 30 ປີ; ດັ່ງນັ້ນ, ປະສິດທິພາບຂອງ O&M ແມ່ນເໜືອກວ່າຂອງກອບພື້ນທີ່ຮາບພຽງ.
1. ການຄັດເລືອກ ແລະ ການອອກແບບໂຄງສ້າງທາງໜ້າ: ການບໍລິການກ່ອນການຂາຍລວມມີການໃຫ້ຟຣີ, ການແຕ້ມແບບພິເສດສໍາລັບການຈັດວາງລູກປືນ ແລະ ການເສີມເຫຼັກວົງແຫວນ—ອີງຕາມຕົວກໍານົດການລົມ/ຫິມະທ້ອງຖິ່ນ, ຄວາມເຂັ້ມຂອງແຜ່ນດິນໄຫວ, ແລະ ສະພາບທາງທໍລະນີສາດ—ເພື່ອປ້ອງກັນຄວາມຜິດພາດໃນການອອກແບບກ່ຽວກັບຄວາມຕ້ານທານຂອງແຮງດັນທາງຂ້າງ.
2. ເອກະສານສອງພາສາທີ່ສົມບູນແບບ: ການສະຫນອງເອກະສານເຕັມທັງພາສາອັງກິດແລະພາສາຈີນ - ລວມທັງບົດລາຍງານວັດສະດຸ, ບົດລາຍງານການທົດສອບ ultrasonic (UT) ສໍາລັບການເຊື່ອມໂລຫະ, ໃບຢັ້ງຢືນການ galvanization, ແລະການຄິດໄລ່ໂຄງສ້າງການຕິດຕັ້ງ - ເພື່ອຕອບສະຫນອງໂດຍກົງກັບຄວາມຕ້ອງການຂອງຜູ້ຄຸມງານຢູ່ຕ່າງປະເທດແລະການເກັບພາສີ.
3. ການຫຸ້ມຫໍ່ປ້ອງກັນສໍາລັບການຂົນສົ່ງຂ້າມຊາຍແດນ: nodes spherical ແມ່ນຫໍ່ສ່ວນບຸກຄົນໃນຫໍ່ຟອງ; ສະມາຊິກຮຽວຖືກມັດໄວ້ໃນ racks ເຫຼັກທີ່ມີກອງມຸມປ້ອງກັນ; ແລະທຸກລາຍການປະກອບດ້ວຍການຫຸ້ມຫໍ່ທີ່ຜະນຶກເຂົ້າກັນ, ທົນທານຕໍ່ເກືອທີ່ເຫມາະສົມສໍາລັບການຂົນສົ່ງທາງທະເລ.
4. 24/7 ຄຳແນະນຳທາງໄກທາງເທັກນິກສອງພາສາ: ວິດີໂອແບບສົດໆ ຮອງຮັບການປັບລະດັບຂອງລູກປືນເລື່ອນ, ການຮັດສາຍບັ້ງແບບຂັ້ນຕອນ, ແລະການເຊື່ອມສາຍວົງແຫວນ.
5. ການຄຸ້ມຄອງການຮັບປະກັນທີ່ສົມບູນແບບ: ການຮັບປະກັນໂຄງສ້າງ 5 ປີສໍາລັບສະມາຊິກຕົ້ນຕໍ; ການຮັບປະກັນການຕ້ານການກັດກ່ອນສໍາລັບການເຄືອບ galvanized ອາບນ້ໍາຮ້ອນ (15 ປີສໍາລັບພື້ນທີ່ໃນນ້ໍາ, 8 ປີສໍາລັບເຂດຊາຍຝັ່ງທະເລ); ແລະຄວາມພ້ອມຂອງອາໄຫຼ່ຕະຫຼອດຊີວິດສໍາລັບການເຊື່ອມຕໍ່ nodes.
