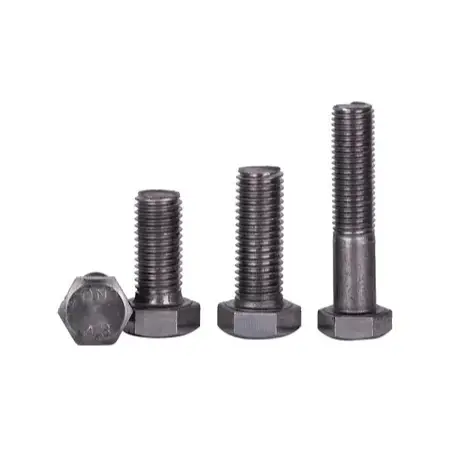

Bolts ເຊື່ອມຕໍ່ເຫຼັກມາດຕະຖານສໍາລັບການກໍ່ສ້າງ

ຄໍານິຍາມພື້ນຖານແລະການຕັ້ງຄ່າມາດຕະຖານ

ມາດຕະຖານທີ່ໃຊ້ໄດ້: GB/T 5780 (Class C – ຫຍາບ/ເກຣດການຄ້າ), GB/T 5782 (Class A/B – ເກຣດຄວາມແມ່ນຍໍາ/ທີ່ຫລອມໂລຫະ)

I. ຄໍານິຍາມຜະລິດຕະພັນ

1. ລາຍລະອຽດ

bolts ເຊື່ອມຕໍ່ເຫຼັກມາດຕະຖານສໍາລັບການກໍ່ສ້າງແມ່ນ fasteners ທົ່ວໄປທີ່ໃຊ້ສໍາລັບການເຊື່ອມຕໍ່ຂັ້ນສອງແລະການສ້ອມແຊມຊົ່ວຄາວ. ພວກເຂົາເຈົ້າບໍ່ຈໍາເປັນຕ້ອງ preload ການອອກແບບ; ແທນທີ່ຈະ, ພວກເຂົາເຈົ້າໂອນການໂຫຼດໂດຍຜ່ານການຕໍ່ຕ້ານ shear ຂອງ bolt shank ແລະຄວາມກົດດັນ bearing ຢູ່ໃນຫນ້າຕິດຕໍ່ຂອງອົງປະກອບເຊື່ອມຕໍ່. ພວກມັນຖືກຈັດປະເພດໂດຍຄວາມແມ່ນຍໍາຂອງການຜະລິດເປັນສອງປະເພດຕົ້ນຕໍ: ຊັ້ນ C (ຊັ້ນຫຍາບ / ຊັ້ນການຄ້າ) ແລະຊັ້ນ A / B (ເກຣດຄວາມແມ່ນຍໍາ / ທີ່ຫລອມໂລຫະ).

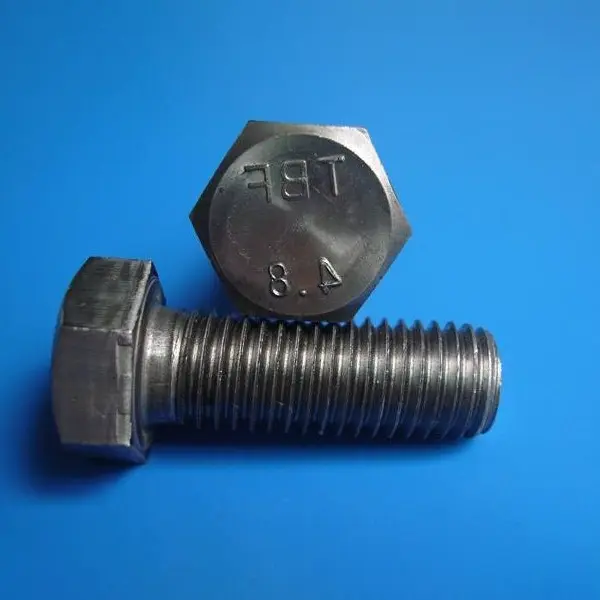

2. ລະດັບຄວາມເຂັ້ມແຂງ

ຊັ້ນຮຽນທົ່ວໄປ: 4.6, 4.8, ແລະ 5.6. ຄວາມ​ເຂັ້ມ​ແຂງ​ຂອງ​ເຂົາ​ເຈົ້າ​ແມ່ນ​ຢ່າງ​ຫຼວງ​ຫຼາຍ​ຕ​່​ໍ​າ​ກ​່​ວາ bolts ຄວາມ​ເຂັ້ມ​ແຂງ​ສູງ​; ພວກມັນຈະຕ້ອງບໍ່ຖືກໃຊ້ໃນຂໍ້ຕໍ່ທີ່ຮັບຜິດຊອບການໂຫຼດຕົ້ນຕໍ ຫຼືການເຊື່ອມຕໍ່ທີ່ຂຶ້ນກັບການໂຫຼດແບບເຄື່ອນໄຫວສະຫຼັບກັນ.

3. ວັດສະດຸທົ່ວໄປ

ຮ່າງກາຍຕົ້ນຕໍແມ່ນເຮັດດ້ວຍເຫລໍກຄາບອນຕ່ໍາຫຼື Q235, ສະເຫນີຄ່າໃຊ້ຈ່າຍທີ່ມີປະສິດທິພາບສູງແລະງ່າຍຕໍ່ການປຸງແຕ່ງ.

4. ຂອບເຂດສະເພາະ

ເສັ້ນຜ່າສູນກາງນາມ: M10, M12, M16, M20, M22, M24; ຄວາມຍາວນາມ: 30-200 ມມ (ສາມາດປັບແຕ່ງໄດ້ຕາມການຮ້ອງຂໍ).

ລາຍລະອຽດການຈັດປະເພດ

ປະເພດ C (ຫຍາບ / ເກຣດການຄ້າ) Bolts: ລັກສະນະຄວາມແມ່ນຍໍາໃນການຜະລິດຕ່ໍາ, ຄວາມທົນທານຂອງ shank ຂະຫນາດໃຫຍ່, ແລະການເກັບກູ້ຂະຫນາດໃຫຍ່ໃນຮູ bolt; ເຂົາເຈົ້າອະນຸຍາດໃຫ້ມີການຕິດຕັ້ງຢູ່ໃນສະຖານທີ່ສະດວກແລະເປັນປະເພດການນໍາໃຊ້ຢ່າງກວ້າງຂວາງທີ່ສຸດໃນໂຄງການວິສະວະກໍາ.

ປະເພດ A/B (Precision/Refined Grade) Bolts: ມີລັກສະນະຄວາມແມ່ນຍໍາສູງ ແລະການເກັບກູ້ທີ່ແຫນ້ນແຫນ້ນ, ຮັບປະກັນການກະຈາຍການໂຫຼດເປັນເອກະພາບ; ປົກກະຕິແລ້ວໃຊ້ສໍາລັບພື້ນຖານອຸປະກອນແລະຄວາມແມ່ນຍໍາຂອງຂໍ້ຕໍ່ splicing.

II. ການຕັ້ງຄ່າສະພາແຫ່ງມາດຕະຖານ

ການປະກອບມາດຕະຖານສໍາລັບ bolts ເຊື່ອມຕໍ່ການກໍ່ສ້າງ: 1 bolt + 1 hex nut + 1 washer ແປ; ເຄື່ອງຊັກຜ້າພາກຮຽນ spring ອາດຈະຖືກເພີ່ມຂື້ນກັບເງື່ອນໄຂການເຮັດວຽກສະເພາະ. 1. ຮ່າງກາຍ bolt ມາດຕະຖານທີ່ມີຫົວ hexagonal; ປະກອບດ້ວຍກະທູ້ຫຍາບມາດຕະຖານແລະ shank ແຂງໂດຍບໍ່ມີພາກສ່ວນຕັດເສັ້ນຜ່າສູນກາງ.

2. ມາດຕະຖານການຈັບຄູ່ຫມາກແຫ້ງເປືອກແຂງ hex; ກະທູ້ສອດຄ່ອງສໍາລັບການ fastening ທີ່ປອດໄພ.

3. ເຄື່ອງຊັກຜ້າຮາບພຽງ (ມາດຕະຖານ): ວາງໄວ້ໃຕ້ຫົວ nut ຫຼື bolt ເພື່ອເພີ່ມພື້ນທີ່ bearing ແລະປ້ອງກັນຄວາມເສຍຫາຍຂອງພື້ນຜິວໃນລະຫວ່າງການ tighten.

4. ເຄື່ອງຊັກຜ້າພາກຮຽນ spring (ທາງເລືອກ): ຕິດຕັ້ງຢູ່ໃນພື້ນທີ່ທີ່ມີການສັ່ນສະເທືອນເພື່ອສະຫນອງການລັອກ elastic; ຮັບໃຊ້ພຽງແຕ່ເພື່ອປ້ອງກັນບໍ່ໃຫ້ loosening ແລະບໍ່ເພີ່ມຄວາມສາມາດໃນການໂຫຼດຂອງໂຄງສ້າງ.

ການ​ຕັ້ງ​ຄ່າ​ການ​ປະ​ກອບ​ມາດ​ຕະ​ຖານ​:

· ພື້ນຖານ: 1 bolt + 1 ຫມາກແຫ້ງເປືອກແຂງ + 1 ເຄື່ອງຊັກຜ້າຮາບພຽງ (ທົ່ວໄປທີ່ສຸດ)

· ຕ້ານການວ່າງ: 1 bolts + 1 nut + 1 washer ຮາບພຽງ + 1 spring washer

III. ການປິ່ນປົວຜິວຫນ້າ

1. Plain / Black oxide: ສໍາລັບສະພາບແວດລ້ອມໃນລົ່ມແຫ້ງ; ຄ່າໃຊ້ຈ່າຍຕ່ໍາສຸດ.

2. galvanizing ອາບນ້ໍາຮ້ອນ: ສໍາລັບກາງແຈ້ງ, ເປີດເຜີຍ, ຊຸ່ມຊື່ນ, ຫຼື corrosive ສະພາບແວດລ້ອມ; ທົນທານຕໍ່ rust ແລະທົນທານ.

3. Electrophoresis / ສີ: ສໍາເລັດຮູບອອກແບບທີ່ມີການປ້ອງກັນ corrosion ພື້ນຖານ; ຖືກນໍາໃຊ້ທົ່ວໄປສໍາລັບ enclosures ແລະ railings.

IV. ສະຖານະການຄໍາຮ້ອງສະຫມັກ

1. ການປະກອບຊົ່ວຄາວແລະການແກ້ໄຂອົງປະກອບ.

2. ການເຊື່ອມຕໍ່ສໍາລັບໂຄງສ້າງຂັ້ນສອງເຊັ່ນ: railings, ladders, ເວທີການບໍາລຸງຮັກສາ, cladding ມຸງ / ກໍາແພງ, ແລະທໍ່ສະຫນັບສະຫນູນ.

3. ໂຄງສ້າງເສີມທີ່ມີນ້ໍາຫນັກເບົາແລະອົງປະກອບຕົກແຕ່ງທີ່ບໍ່ມີການໂຫຼດ.

V. ຈຸດເພີ່ມເຕີມ

1. ການຕິດຕັ້ງ: ສາມາດ tightened ໂດຍໃຊ້ຄູ່ມືມາດຕະຖານຫຼື wrenches ໄຟຟ້າ; ບໍ່​ມີ​ຂໍ້​ກໍາ​ນົດ​ສະ​ເພາະ​ສໍາ​ລັບ​ການ​ເຄັ່ງ​ຄັດ​ເບື້ອງ​ຕົ້ນ​, ການ​ເຄັ່ງ​ຄັດ​ສຸດ​ທ້າຍ​, ຫຼື​ການ​ຄວບ​ຄຸມ​ແຮງ​ບິດ​.

2. ລັກສະນະ: ອະນຸຍາດໃຫ້ສໍາລັບການຕິດຕັ້ງໃນຂຸມ oversized ເລັກນ້ອຍ; ງ່າຍທີ່ຈະປະກອບ / disassemble ແລະ reusable; ມັກຈະມີການລະບາຍອາກາດໃນສະພາບແວດລ້ອມທີ່ມີແຮງສັ່ນສະເທືອນສູງ.

3. ຂໍ້ຈໍາກັດ: ຫ້າມຢ່າງເຂັ້ມງວດເປັນການທົດແທນສໍາລັບ bolts ທີ່ມີຄວາມເຂັ້ມແຂງສູງໃນການເຊື່ອມຕໍ່ທີ່ຮັບຜິດຊອບທີ່ສໍາຄັນ, ເຊັ່ນ: ສໍາລັບ beams ເຫຼັກກ້າ, ຖັນ, ຫຼື girders crane.

ຂໍ້ໄດ້ປຽບທີ່ສໍາຄັນຂອງທໍ່ເຊື່ອມຕໍ່ເຫຼັກມາດຕະຖານສໍາລັບການກໍ່ສ້າງແມ່ນຫຍັງ?

1. ຄ່າໃຊ້ຈ່າຍຕ່ໍາ, ງ່າຍຕໍ່ການຈັດຊື້, ແລະມີຄວາມຫຼາກຫຼາຍສູງ.

2. ບໍ່ມີເຄື່ອງມືພິເສດທີ່ຕ້ອງການ; ການຕິດຕັ້ງສາມາດປະຕິບັດໄດ້ດ້ວຍ wrench ຄູ່ມືມາດຕະຖານ.

3. ຄວາມເຂັ້ມແຂງຕ່ໍາແລະ preload ຕ່ໍາ; ຄວາມຕ້ານທານອ່ອນແອຕໍ່ການສັ່ນສະເທືອນແລະການເລື່ອນ.

4. ສາມາດຖອດອອກ ແລະ ປະກອບຄືນໃໝ່ໄດ້ຫຼາຍຄັ້ງ; ການຕິດຕັ້ງແລະການໂຍກຍ້າຍແມ່ນສະດວກ.

5. ມີຄວາມສ່ຽງຕໍ່ການຜິດປົກກະຕິພາຍໃຕ້ການໂຫຼດ; ບໍ່ເຫມາະສົມສໍາລັບຂໍ້ຕໍ່ທີ່ຮັບຜິດຊອບຕົ້ນຕໍໃນໂຄງສ້າງເຫຼັກ.

ຄວາມແຕກຕ່າງທີ່ໂດດເດັ່ນ

I. ຂໍ້ໄດ້ປຽບຫຼັກ

1. ຄ່າໃຊ້ຈ່າຍຕ່ໍາແລະປະຫຍັດຄ່າໃຊ້ຈ່າຍສູງ

ວັດຖຸດິບແລະຂະບວນການຜະລິດສໍາລັບ bolts ເຊື່ອມຕໍ່ການກໍ່ສ້າງມາດຕະຖານເຫຼົ່ານີ້ແມ່ນງ່າຍດາຍ, ສົ່ງຜົນໃຫ້ລາຄາຫົວຫນ່ວຍຕ່ໍາກວ່າຂອງ bolts ທີ່ມີຄວາມເຂັ້ມແຂງສູງ; ພວກເຂົາເຈົ້າຫຼຸດລົງຢ່າງຫຼວງຫຼາຍຄ່າໃຊ້ຈ່າຍໃນເວລາທີ່ນໍາໃຊ້ສໍາລັບການເຊື່ອມຕໍ່ຂັ້ນສອງຢ່າງກວ້າງຂວາງຫຼືການແກ້ໄຂຊົ່ວຄາວ.

2. ການຕິດຕັ້ງແບບງ່າຍດາຍທີ່ມີຄວາມຕ້ອງການອຸປະກອນຫນ້ອຍທີ່ສຸດ

ບໍ່ຈໍາເປັນຕ້ອງມີ wrenches torque calibrated ຫຼືອຸປະກອນການເຄັ່ງຄັດສຸດທ້າຍພິເສດ; ຄູ່ມືມາດຕະຖານຫຼື wrenches ໄຟຟ້າພຽງພໍ. ຂະບວນການດັ່ງກ່າວຫຼີກເວັ້ນຂັ້ນຕອນທີ່ສັບສົນເຊັ່ນ: ການບີບຕົວເບື້ອງຕົ້ນ, ການເຄັ່ງຄັດສຸດທ້າຍ, ຫຼືການກວດສອບແຮງບິດ, ເຮັດໃຫ້ມັນງ່າຍຕໍ່ການຮຽນຮູ້ແລະປະຕິບັດ.

3. ການປັບຕົວສູງແລະຄວາມທົນທານຕໍ່ການຕິດຕັ້ງ

ການເກັບກູ້ຂະຫນາດໃຫຍ່ລະຫວ່າງ bolt ແລະຂຸມ (ປົກກະຕິຂອງ Grade C bolts ຫຍາບ) ອະນຸຍາດໃຫ້ສໍາລັບການຂະຫຍາຍຂຸມຢູ່ໃນສະຖານທີ່ເລັກນ້ອຍແລະປັບການສອດຄ່ອງ, ເຮັດໃຫ້ການປະກອບອົງປະກອບງ່າຍດາຍ. ການ​ຕິດ​ຕັ້ງ​ແມ່ນ​ເປັນ​ໄປ​ໄດ້​ໃນ​ການ​ປະ​ຖົມ​ທາງ​ທາງ​ກວ້າງ​ຂວາງ​ໃດ​ຫນຶ່ງ​ໂດຍ​ບໍ່​ມີ​ການ​ຈໍາ​ກັດ​ເຂດ​ການ​ເຂົ້າ​ເຖິງ​.

4. ການປະກອບ / disassembly ຢືດຢຸ່ນແລະ reusable

ຖືກອອກແບບມາເພື່ອຫຼີກເວັ້ນການເສຍຫາຍຂອງໂຄງສ້າງ, bolts ເຫຼົ່ານີ້ແມ່ນງ່າຍທີ່ຈະເອົາອອກແລະຕິດຕັ້ງໃຫມ່, ສະເຫນີອັດຕາການປ່ຽນແປງສູງ; ພວກມັນໂດຍສະເພາະແມ່ນເຫມາະສົມສໍາລັບການແກ້ໄຂຊົ່ວຄາວ, ພື້ນທີ່ທີ່ຕ້ອງການການບໍາລຸງຮັກສາເລື້ອຍໆ, ຫຼືອົງປະກອບທີ່ຂຶ້ນກັບການດັດແກ້ແລະການທົດແທນໃນອະນາຄົດ.

5. ການ​ຕັ້ງ​ຄ່າ​ງ່າຍ​ດາຍ​ແລະ​ງ່າຍ​ໃນ​ການ​ຄຸ້ມ​ຄອງ​ເວັບ​ໄຊ​

ການປະກອບມາດຕະຖານປະກອບມີພຽງແຕ່ bolt, ຫມາກແຫ້ງເປືອກແຂງ, ແລະ washer ແປ. ດ້ວຍອົງປະກອບທີ່ໜ້ອຍລົງ, ມີຄວາມສ່ຽງຕໍ່າກວ່າທີ່ຈະບໍ່ກົງກັນ ຫຼື ສູນເສຍ, ເຮັດໃຫ້ການເກັບຮັກສາສິນຄ້າຄົງຄັງງ່າຍ ແລະ ການຈັດການການຮ້ອງຂໍຢູ່ໃນເວັບໄຊ.

II. ຂໍ້ບົກຜ່ອງທີ່ກ່ຽວຂ້ອງ

1. ບໍ່ມີ preload ການອອກແບບ; ຄວາມຕ້ານທານອ່ອນແອຕໍ່ການເລື່ອນແລະການສັ່ນສະເທືອນ

ການໂອນການໂຫຼດແມ່ນອີງໃສ່ພຽງແຕ່ການລັອກກະທູ້; ພວກມັນພວນໄດ້ຢ່າງງ່າຍດາຍພາຍໃຕ້ການໂຫຼດແບບເຄື່ອນໄຫວຫຼືການສັ່ນສະເທືອນຊ້ໍາຊ້ອນແລະຖືກຫ້າມຢ່າງເຂັ້ມງວດສໍາລັບການນໍາໃຊ້ໃນຂໍ້ຕໍ່ທີ່ຮັບຜິດຊອບຕົ້ນຕໍຫຼືຄວາມເມື່ອຍລ້າ - ທີ່ສໍາຄັນ.

2. ລະດັບຄວາມເຂັ້ມແຂງຕ່ໍາ

ອັນດັບ 4.6 ຫຼື 4.8 ສ່ວນໃຫຍ່; ຄວາມ​ສາ​ມາດ​ຮັບ​ພາ​ລະ​ຂອງ tensile ແລະ shear ຂອງ​ເຂົາ​ເຈົ້າ​ແມ່ນ​ຫນ້ອຍ​ກ​່​ວາ​ຂອງ 8.8 ຫຼື 10.9 bolts ຄວາມ​ເຂັ້ມ​ແຂງ​ສູງ, ເຮັດ​ໃຫ້​ພວກ​ເຂົາ​ບໍ່​ເຫມາະ​ສົມ​ສໍາ​ລັບ​ການ​ໂຫຼດ​ຫນັກ​ຫຼື​ປັດ​ຈຸ​ບັນ​ທີ່​ສໍາ​ຄັນ​ການ​ໂຄ້ງ​ລົງ. 3. ຄວາມແຂງຂອງການເຊື່ອມຕໍ່ບໍ່ດີ

ພາຍໃຕ້ການໂຫຼດ, ອົງປະກອບມີປະສົບການ slippage ແລະ deformation ຫຼາຍ, ບໍ່ຕອບສະຫນອງຄວາມຕ້ອງການຄວາມເຂັ້ມງວດຂອງໂຄງສ້າງເຫຼັກຕົ້ນຕໍ.

III. ສະຫຼຸບຂອງເງື່ອນໄຂການຄັດເລືອກ

1. ບູລິມະສິດ Bolts ທໍາມະດາສໍາລັບ: ການແກ້ໄຂຊົ່ວຄາວ, ໂຄງສ້າງຂັ້ນສອງ (railings, ວົງເລັບ, cladding, ແລະອື່ນໆ), ຄໍາຮ້ອງສະຫມັກການໂຫຼດ static, ແລະສະຖານທີ່ທີ່ບໍ່ມີຄວາມຕ້ອງການສູງ slip-resistance.

2. ເລືອກ Bolts ທີ່ມີຄວາມເຂັ້ມແຂງສູງສໍາລັບ: ຂໍ້ຕໍ່ເຊື່ອມຕໍ່ຖາວອນທີ່ກ່ຽວຂ້ອງກັບອົງປະກອບການໂຫຼດຕົ້ນຕໍ (beams, ຖັນ, beams crane, trusses, ແລະອື່ນໆ), ການໂຫຼດແບບເຄື່ອນໄຫວ, ຄວາມຕ້ອງການຄວາມແຂງສູງ, ແລະຄວາມຕ້ອງການຄວາມຕ້ານທານ slip ສູງ.

ຂະບວນການກໍ່ສ້າງຢູ່ບ່ອນ

ມາດຕະຖານທີ່ນຳໃຊ້: GB 50205-2020. ໃຊ້ກັບ Class C (ຫຍາບ) ແລະ Class A/B (ຄວາມຊັດເຈນ) bolts ທໍາມະດາ; ກວມເອົາສອງສະຖານະການ: ການແກ້ໄຂຊົ່ວຄາວແລະການເຊື່ອມຕໍ່ໂຄງສ້າງຖາວອນ.

I. ການກະກຽມການກໍ່ສ້າງ

1. ການກວດສອບວັດສະດຸ: ກວດເບິ່ງຂໍ້ກໍາຫນົດຂອງ bolt, ຄວາມຍາວ, ລະດັບຄວາມເຂັ້ມແຂງ, ແລະການປິ່ນປົວດ້ານ. Requisition matching nuts, flat washers, ແລະ spring washers ຕາມຄວາມຕ້ອງການ; ເກັບຮັກສາພວກມັນໃນລັກສະນະທີ່ມີການຈັດຕັ້ງແລະປົກປ້ອງກະທູ້ຈາກຄວາມເສຍຫາຍ.

2. ການກະກຽມເຄື່ອງມື: wrenches ຄູ່ມືມາດຕະຖານ, wrenches ໄຟຟ້າ, grinders ມຸມ, ໄຟລ໌, ແລະເຄື່ອງຫມາຍ; ບໍ່ຈໍາເປັນຕ້ອງມີອຸປະກອນການປັບແຮງບິດ.

3. ການກວດກາອົງປະກອບ: ເຮັດຄວາມສະອາດດ້ານການເຊື່ອມຕໍ່ເພື່ອເອົາຂີ້ຝຸ່ນ, ນໍ້າມັນ, ແລະ rust ວ່າງ. ກວດກາຊ່ອງຫວ່າງຂອງແຜ່ນ splicing; ຖ້າມີຊ່ອງຫວ່າງຫຼາຍເກີນໄປ, ໃຫ້ຕິດຕັ້ງແຜ່ນ shim ຕາມຂໍ້ກໍານົດສະເພາະ.

4. ກວດສອບການຈັດຮຽງຂອງຮູ: ກວດສອບການຈັດຮຽງຂອງຮູ bolt. reaming ເລັກນ້ອຍແມ່ນອະນຸຍາດສໍາລັບ bolts Class C, ແຕ່ການຕັດກ໊າຊເພື່ອຂະຫຍາຍຮູແມ່ນຫ້າມຢ່າງເຂັ້ມງວດ; ການບິດເບືອນຫຼາຍເກີນໄປຮຽກຮ້ອງໃຫ້ມີການແກ້ໄຂ (ເຊັ່ນ: ການຕື່ມຂໍ້ມູນແລະການຂຸດເຈາະຄືນ).

II. ການຈັດຕໍາແຫນ່ງອົງປະກອບແລະການແກ້ໄຂຊົ່ວຄາວ

1. hoist ແລະຈັດອົງປະກອບເຫຼັກ; ປັບຕັດທອນລາຍຈ່າຍ, ຄວາມສູງ, ແລະຄວາມຮາບພຽງ; ຮັບປະກັນດ້ວຍການຊ່ວຍເຫຼືອຊົ່ວຄາວ.

2. ຮັບປະກັນຕໍາແຫນ່ງຊົ່ວຄາວໂດຍໃຊ້ bolts ຂະຫນາດນ້ອຍຫຼື pins drift ເພື່ອປ້ອງກັນການຍ້າຍອອກໂດຍລວມ.

III. ການໃສ່ບານປະຕູ

1. ໃສ່ bolts freely; ຮັກສາທິດທາງທີ່ສອດຄ່ອງ; ຢ່າບັງຄັບພວກເຂົາໂດຍການຄ້ອນຕີ.

2. ລໍາດັບສະພານ: ຫົວ Bolt → ພື້ນຜິວແຜ່ນອົງປະກອບ → Flat washer → (ເຄື່ອງຊັກພາກຮຽນ spring, ຖ້າຕ້ອງການ) → ພື້ນຜິວແຜ່ນອົງປະກອບອື່ນໆ → Nut. 3. ປາຍແຍກຂອງເຄື່ອງຊັກຜ້າພາກຮຽນ spring ບໍ່ຕ້ອງນອນກັບພື້ນຜິວທີ່ຮັບຜິດຊອບ; ນີ້ຮັບປະກັນການທໍາງານຕ້ານການວ່າງ.

IV. ປະຕິບັດການ fastening

1. ລຳດັບການຍຶດຕິດ: ສໍາລັບກຸ່ມ bolt ຢູ່ຂໍ້ຕໍ່, ໃຫ້ແຫນ້ນ symmetrically ຈາກສູນກາງອອກໄປຂ້າງນອກ; ສໍາລັບຂໍ້ຕໍ່ splice ຍາວ, ດໍາເນີນການຈາກກາງໄປສູ່ທັງສອງສົ້ນເພື່ອປ້ອງກັນການ warping ຂອງແຜ່ນຫຼືການແຜ່ກະຈາຍຄວາມກົດດັນທີ່ບໍ່ເທົ່າທຽມກັນ.

2. ຂໍ້ກໍານົດການຍຶດແຫນ້ນ: ແຫນ້ນແຫນ້ນຈົນກ່ວາດ້ານຂອງແຜ່ນແມ່ນຕິດຕໍ່ຢ່າງໃກ້ຊິດ; ການບີບອັດປານກາງແມ່ນພຽງພໍ. ບໍ່ມີຂໍ້ກໍາຫນົດສະເພາະສໍາລັບການ tightening ເບື້ອງຕົ້ນ, tightening ສຸດທ້າຍ, ຫຼື torque ຈໍາກັດ, ແລະບໍ່ມີການຄວບຄຸມຢ່າງເຂັ້ມງວດຂອງ preload ມີຄວາມຈໍາເປັນ.

3. ສໍາລັບການຈັດວາງ bolt ຫຼາຍແຖວ, ໃຫ້ແຫນ້ນ bolt ແຕ່ລະບຸກຄົນແລະຕາມລໍາດັບ; ໃຫ້ແນ່ໃຈວ່າບໍ່ມີ bolts ພາດໂອກາດຫຼື tightened ບໍ່ພຽງພໍ.

V. ຮູບລັກສະນະການສໍາເລັດຮູບແລະການປົກປ້ອງວຽກງານສໍາເລັດຮູບ

1. ຫຼັງຈາກຕິດ, ລ້າງສິ່ງເສດເຫຼືອ ແລະສິ່ງເສດເຫຼືອຂອງໂລຫະສ່ວນເກີນອອກຈາກບໍລິເວນໃກ້ຄຽງ.

2. ກວດເບິ່ງຄວາມຍາວຂອງກະທູ້ທີ່ເປີດເຜີຍ; ມາດຕະຖານແມ່ນ 2-3 ກະທູ້. ແທນທີ່ດ້ວຍໂບຂອງຄວາມຍາວທີ່ເຫມາະສົມຖ້າສ່ວນທີ່ຖືກເປີດເຜີຍຍາວເກີນໄປຫຼືສັ້ນເກີນໄປ.

3. ທາສີຕ້ານ rust-up ກັບກະທູ້ exposed ແລະພື້ນທີ່ທີ່ຖືກກະທົບຈາກການຕັດຫຼືຜົນກະທົບ.

4. ປົກປ້ອງຂໍ້ຕໍ່ທີ່ສໍາເລັດແລ້ວຈາກຜົນກະທົບຫນັກຫຼືການລົບກວນພາຍນອກ.

VI. ການກວດກາຄຸນນະພາບແລະການຍອມຮັບ

1. ການກວດກາສາຍຕາທີ່ສົມບູນແບບ

· Bolts, ຫມາກ, ແລະ washers ທັງຫມົດແມ່ນປະຈຸບັນແລະຖືກຕິດຕັ້ງຢ່າງຖືກຕ້ອງ, ບໍ່ມີພາກສ່ວນຂາດຫາຍໄປຫຼື misaligned;

· ພື້ນຜິວເຊື່ອມຕໍ່ພໍດີກັບບໍ່ມີຊ່ອງຫວ່າງທີ່ເຫັນໄດ້;

· ກະທູ້ທີ່ເປີດເຜີຍວັດແທກ 2-3 ກະທູ້, ບັນລຸມາດຕະຖານຄຸນນະພາບສາຍຕາ;

· ບໍ່​ມີ​ຮອຍ​ຄ້ອນ​ຕີ​ຫຼື​ການ​ເສຍ​ຫາຍ​ກະ​ທູ້​.

2. ການກວດກາການທໍາງານ

ດໍາເນີນການກວດກາຈຸດເປົ້າຫມາຍຢູ່ໃນພື້ນທີ່ທີ່ມີການສັ່ນສະເທືອນເພື່ອຮັບປະກັນບໍ່ໃຫ້ມີການວ່າງ.

VII. ຂໍ້ຫ້າມກໍ່ສ້າງ

1. ຫ້າມຢ່າງເຂັ້ມງວດໃນການຂະຫຍາຍ ຫຼື ສ້າງຮູຜ່ານການຕັດ ຫຼື ເຜົາແກັສ;

2. ຫ້າມຢ່າງເຂັ້ມງວດການປ່ຽນສະລັອດທີ່ມີຄວາມເຂັ້ມແຂງສູງດ້ວຍ bolts ທໍາມະດາຢູ່ໃນຂໍ້ຕໍ່ທີ່ຮັບຜິດຊອບຕົ້ນຕໍ;

3. ເຄື່ອງລ້າງພາກຮຽນ spring ຈະຕ້ອງບໍ່ໄດ້ຕິດຕັ້ງຢູ່ດ້ານຫລັງຫຼືຖືກລະເວັ້ນ;

4. ໃນພື້ນທີ່ທີ່ມີການສັ່ນສະເທືອນເລື້ອຍໆ, bolts ທໍາມະດາຈະຕ້ອງບໍ່ຖືກນໍາໃຊ້ເປັນວິທີການ sole ຂອງການເຊື່ອມຕໍ່ການໂຫຼດ. ຂະບວນການງ່າຍດາຍ

ການກະກຽມການກໍ່ສ້າງ → ການຈັດລຽງອົງປະກອບແລະການສ້ອມແຊມຊົ່ວຄາວ → ການໃສ່ Bolt + ການປະກອບເຄື່ອງຊັກຜ້າແລະຫມາກແຫ້ງເປືອກແຂງ → Symmetrical tightening → ການກວດກາຂອງ thread protrusion + ການສໍາພັດຕ້ານ corrosion → ການກວດສອບການຍອມຮັບ

ຕົວກໍານົດການປະສິດທິພາບທີ່ສໍາຄັນ

ມາດຕະຖານ: GB/T 5780, GB/T 5782, GB/T 3098.1; ແບ່ງອອກເປັນປະເພດ C (ຫຍາບ) bolts ແລະ Class A / B (ຄວາມແມ່ນຍໍາ) bolts; ເກຣດກຳລັງທົ່ວໄປ: 4.6, 4.8, 5.6.

I. ວັດສະດຸພື້ນຖານແລະຄວາມແຂງ

1. ວັດສະດຸທົ່ວໄປ: ເຫຼັກຄາບອນຕ່ໍາ, Q235

2. ການປິ່ນປົວພື້ນຜິວ: ສໍາເລັດຮູບທໍາມະດາ, ສີດໍາ oxide, galvanizing ອາບນ້ໍາຮ້ອນ, electrophoresis

3. ຄວາມແຂງຂອງ Rockwell (HRC)

1. ຊັ້ນຮຽນທີ 4.6/4.8: ≤28 HRC

2. ຊັ້ນປໍ 5.6: 22–32 HRC

II. ຄຸນສົມບັດກົນຈັກ (ຄ່າຕໍ່າສຸດ)

ຫມາຍເຫດ: bolts ທໍາມະດາບໍ່ໄດ້ຂຶ້ນກັບການອອກແບບ preload; ການ​ໂອນ​ການ​ໂຫຼດ​ແມ່ນ​ອີງ​ໃສ່​ການ​ປະ​ຕິ​ບັດ shear ແລະ bearing​.

III. ຂະຫນາດແລະຄວາມທົນທານຂອງກະທູ້

1. ຄວາມຊັດເຈນຂອງກະທູ້

1. Class C (ຫຍາບ) Bolts: 8g (ຄວາມທົນທານຂະຫນາດໃຫຍ່, ການເກັບກູ້ທີ່ສໍາຄັນລະຫວ່າງ bolt ແລະຝາຂຸມ; ການນໍາໃຊ້ທົ່ວໄປທີ່ສຸດຢູ່ໃນສະຖານທີ່)

2. ປະເພດ A/B (ຄວາມແມ່ນຍໍາ) Bolts: 6g (ຄວາມແມ່ນຍໍາສູງ, ການເກັບກູ້ເຫມາະຫນ້ອຍທີ່ສຸດ)

2. ຄວາມທົນທານຄວາມຍາວ: ຄວາມຍາວນາມ ±2 ມມ

3. ຄວາມຊື່ຂອງຂາ: ‰ (ຕໍ່ລ້ານ)

IV. ຕົວກໍານົດການການກໍ່ສ້າງແລະການຕິດຕັ້ງ

1. ການຄາດຄະເນກະທູ້: 2-3 threads projecting ເກີນຫມາກແຫ້ງເປືອກແຂງຫຼັງຈາກ tighten ແມ່ນຖືວ່າຍອມຮັບ.

2. ອຸປະກອນເສີມ

1. ມາດຕະຖານ: ເຄື່ອງຊັກຜ້າຮາບພຽງ; ເຄື່ອງຊັກຜ້າພາກຮຽນ spring ໄດ້ເພີ່ມສໍາລັບອົງປະກອບສັ່ນສະເທືອນ (ເຮັດຫນ້າທີ່ພຽງແຕ່ເພື່ອປ້ອງກັນການວ່າງ; ບໍ່ເພີ່ມຄວາມສາມາດໃນການຮັບມື)

3. ຄວາມຕ້ອງການຂຸມ

1. Class C (ຫຍາບ) Bolts: ການຂະຫຍາຍຮູຢູ່ໃນສະຖານທີ່ເລັກນ້ອຍໂດຍໃຊ້ໄຟລ໌ໄດ້ຖືກອະນຸຍາດ; ການຂະຫຍາຍໃຫຍ່ຂື້ນໂດຍຜ່ານການຕັດກ໊າຊແມ່ນຖືກຫ້າມຢ່າງເຂັ້ມງວດ

2. Class A/B (Precision) Bolts: ການຂະຫຍາຍຮູແມ່ນຫ້າມຢ່າງເຂັ້ມງວດເພື່ອຮັບປະກັນຄວາມແມ່ນຍໍາພໍດີ.

V. ລັກສະນະການປະຕິບັດ

1. Slip Resistance: ບໍ່ມີ preload; ຄວາມຕ້ານທານການເລື່ອນທີ່ອ່ອນແອຢູ່ດ້ານການຕິດຕໍ່; ບໍ່ເໝາະສົມກັບຂໍ້ຕໍ່ທີ່ມີການໂຫຼດແບບເຄື່ອນໄຫວສະຫຼັບກັນ ຫຼືການສັ່ນສະເທືອນທີ່ຮຸນແຮງ

2. Reusability: ສາມາດຖອດອອກ ແລະນໍາມາໃຊ້ຄືນໄດ້ຫຼາຍຄັ້ງ

3. ຄວາມແຂງຂອງການເຊື່ອມຕໍ່: ຄວາມແຂງຕ່ໍາຂ້ອນຂ້າງ; ມີຄວາມສ່ຽງທີ່ຈະເລື່ອນການຜິດປົກກະຕິພາຍໃຕ້ການໂຫຼດ

VI. ຂອບເຂດຂອງຄໍາຮ້ອງສະຫມັກ

1. ທໍ່ເຊື່ອມຕໍ່ເຫຼັກມາດຕະຖານສໍາລັບການກໍ່ສ້າງ: ມີຈຸດປະສົງພຽງແຕ່ສໍາລັບການສ້ອມແຊມຊົ່ວຄາວ, ໂຄງສ້າງຮອງ, ແລະອົງປະກອບເສີມ static-load.

2. ຫ້າມໃຊ້: ຕ້ອງຫ້າມໃຊ້ສຳລັບຂໍ້ຕໍ່ທີ່ຮັບການໂຫຼດຕົ້ນຕໍເຊັ່ນ: ການເຊື່ອມຕໍ່ຂາກັບເສົາເຫຼັກ, ເບນເຄນ, ຫຼືໂຄງເຫຼັກຍາວ; ບໍ່​ສາ​ມາດ​ທົດ​ແທນ​ສໍາ​ລັບ​ການ bolts ຄວາມ​ເຂັ້ມ​ແຂງ​ສູງ​

FAQ

Q1: ແມ່ນຫຍັງຄືຄວາມແຕກຕ່າງລະຫວ່າງປະຕູຂອງ Class C ແລະ Class A/B?

A: Class C bolts ແມ່ນປະເພດຫຍາບ / ການຄ້າທີ່ມີຄວາມທົນທານຂອງ shank ຂະຫນາດໃຫຍ່ແລະການເກັບກູ້ຂະຫນາດໃຫຍ່ລະຫວ່າງ bolt ແລະຝາຂຸມ. ພວກມັນເປັນປະເພດທີ່ໃຊ້ກັນຢ່າງກວ້າງຂວາງທີ່ສຸດສໍາລັບການສ້ອມແຊມຊົ່ວຄາວແລະໂຄງສ້າງຂັ້ນສອງເພາະວ່າພວກເຂົາອະນຸຍາດໃຫ້ມີການປັບລະດັບຄວາມສອດຄ່ອງຂອງຂຸມໃນສະຖານທີ່ເລັກນ້ອຍ. bolts ປະເພດ A / B ແມ່ນລະດັບຄວາມແມ່ນຍໍາ / ທີ່ຫລອມໂລຫະທີ່ມີການເກັບກູ້ທີ່ແຫນ້ນແຫນ້ນແລະການແຜ່ກະຈາຍການໂຫຼດເປັນເອກະພາບ, ໃຊ້ສໍາລັບພື້ນຖານອຸປະກອນແລະຄວາມແມ່ນຍໍາຂອງຂໍ້ຕໍ່ splicing.

Q2: bolts ທໍາມະດາສາມາດຖືກນໍາໃຊ້ແທນທີ່ຈະເປັນ bolts ທີ່ມີຄວາມເຂັ້ມແຂງສູງ?

A: No. bolts ທໍາມະດາ (ເກຣດ 4.6/4.8/5.6) ບໍ່ມີການອອກແບບ preload, ມີຄວາມເຂັ້ມແຂງຕ່ໍາ, ແລະການຕໍ່ຕ້ານທີ່ບໍ່ດີຕໍ່ການເລື່ອນແລະການສັ່ນສະເທືອນ. ພວກມັນຖືກຫ້າມຢ່າງເຂັ້ມງວດສໍາລັບການນໍາໃຊ້ໃນຂໍ້ຕໍ່ທີ່ຮັບຜິດຊອບຕົ້ນຕໍເຊັ່ນ: ການເຊື່ອມຕໍ່ beam-to-column ເຫຼັກ, girders crane, ແລະ trusses ຍາວ. bolts ທີ່ມີຄວາມເຂັ້ມແຂງສູງ (ເກຣດ 8.8/10.9) ຈະຕ້ອງໃຊ້ສໍາລັບການເຊື່ອມຕໍ່ໂຄງສ້າງທີ່ສໍາຄັນທັງຫມົດ.

Q3: ຈຸດປະສົງຂອງເຄື່ອງຊັກຜ້າພາກຮຽນ spring ແມ່ນຫຍັງ?

A: ເຄື່ອງຊັກຜ້າພາກຮຽນ spring ສະຫນອງການລັອກ elastic ເພື່ອປ້ອງກັນການວ່າງພາຍໃຕ້ການສັ່ນສະເທືອນ. ມັນໄດ້ຖືກຕິດຕັ້ງລະຫວ່າງເຄື່ອງຊັກຜ້າຮາບພຽງແລະຫມາກແຫ້ງເປືອກແຂງ. ສໍາລັບຄໍາຮ້ອງສະຫມັກການໂຫຼດຄົງທີ່ມາດຕະຖານ, ເຄື່ອງຊັກຜ້າຮາບພຽງຢ່າງດຽວແມ່ນພຽງພໍ. ສໍາລັບອຸປະກອນການສັ່ນສະເທືອນ, ໂຄງສ້າງທີ່ຕິດກັນກັບເຄນ, ຫຼືເງື່ອນໄຂການໂຫຼດແບບເຄື່ອນໄຫວ, ເຄື່ອງຊັກພາກຮຽນ spring ແມ່ນແນະນໍາແຕ່ຍັງບໍ່ໄດ້ສະຫນອງການປະຕິບັດການຕ້ານການ loosening ດຽວກັນກັບ bolt pre-tension ທີ່ມີຄວາມເຂັ້ມແຂງສູງ.

Q4: bolts ທໍາມະດາສາມາດນໍາໃຊ້ຄືນໄດ້ບໍ?

A: ແມ່ນແລ້ວ. ບໍ່ເຫມືອນກັບ torque shear bolts ທີ່ມີຄວາມເຂັ້ມແຂງສູງ, bolts ທໍາມະດາສາມາດ disassembled ແລະ reused ຫຼາຍຄັ້ງໂດຍບໍ່ມີການປະນີປະນອມຄວາມອາດສາມາດຮັບຜິດຊອບຂອງເຂົາເຈົ້າ, ໃຫ້ threads ແລະ shank ບໍ່ໄດ້ເສຍຫາຍ. ນີ້ເຮັດໃຫ້ພວກມັນເຫມາະສົມສໍາລັບການແກ້ໄຂຊົ່ວຄາວ, ຈຸດເຂົ້າເຖິງການບໍາລຸງຮັກສາ, ແລະອົງປະກອບທີ່ຂຶ້ນກັບການປ່ຽນແປງໃນອະນາຄົດ.

Q5: ວິທີການເລືອກລະຫວ່າງການສໍາເລັດຮູບທໍາມະດາ, ສີດໍາ oxide ແລະ galvanizing ອາບນ້ໍາຮ້ອນ?

A: ສໍາເລັດຮູບທໍາມະດາ / ສີດໍາ oxide ແມ່ນເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມໃນລົ່ມແຫ້ງເທົ່ານັ້ນ. galvanizing ອາບນ້ໍຮ້ອນແມ່ນຕ້ອງການສໍາລັບການ exposing ກາງແຈ້ງ, ສະພາບຄວາມຊຸ່ມຊື່ນ, ຫຼືສະພາບແວດລ້ອມ corrosive; ມັນສະຫນອງ 8-10 ປີຂອງການຕໍ່ຕ້ານ corrosion. ສໍາລັບຄໍາຮ້ອງສະຫມັກອອກແບບທີ່ມີການປ້ອງກັນ corrosion ພື້ນຖານ, ການເຄືອບ electrophoresis ສາມາດໃຊ້ໄດ້.
