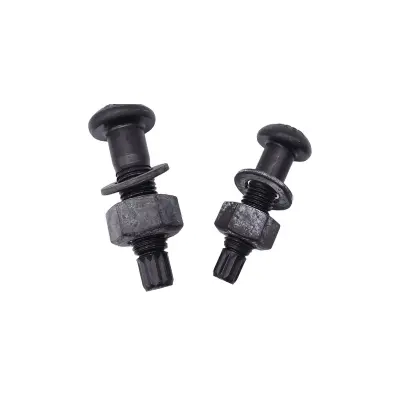

Torque Shear ແຮງບິດໂຄງສ້າງທີ່ມີຄວາມເຂັ້ມແຂງສູງ

HAISHENG ສະໜອງຕອກໂຄງສ້າງທີ່ມີແຮງບິດແຮງບິດສູງໃນສະຕັອກ, ປະຕິບັດຕາມ GB/T 3632-2008. ແຕ່ລະເຄື່ອງປະກອບທີ່ສົມບູນປະກອບມີ 1 bolt (10.9S), 1 ຫມາກແຫ້ງເປືອກແຂງ (10H) ແລະ 1 washer. bolt ມີລັກສະນະເປັນຮ່ອງ shear ແລະຫາງ spline ທີ່ແຕກອອກອັດຕະໂນມັດໃນເວລາທີ່ຄວາມກົດດັນທາງສ່ວນຫນ້າຂອງການອອກແບບແມ່ນບັນລຸໄດ້, ສະຫນອງຄຸນສົມບັດສາຍຕາ. ເຫມາະສໍາລັບອາຄານສູງ, ເກຍເຄນ, ຂົວເຫຼັກແລະຂໍ້ຕໍ່ແບບເຄື່ອນໄຫວ. ການປິ່ນປົວພື້ນຜິວ: ຟອສເຟດ, galvanizing ອາບນ້ໍາຮ້ອນ, ຫຼືການເຄືອບ Dacromet.

ຄໍານິຍາມພື້ນຖານ & ສໍາເລັດການຕັ້ງຄ່າສະຫນັບສະຫນູນ

ມາດຕະຖານທີ່ນຳໃຊ້ໄດ້: GB/T 3632-2008 Torque Shear High Strength Bolt Assemblies for Steel Structures. fastener ເຊື່ອມຕໍ່ friction-type ນີ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງກ່ຽວກັບຂໍ້ຕໍ່ທີ່ຮັບຜິດຊອບການໂຫຼດທີ່ສໍາຄັນລວມທັງການເຊື່ອມຕໍ່ beam-ຄໍລໍາເຫຼັກ, girders crane, trusses ເຫຼັກແລະຂົວເຫຼັກ.

1. ນິຍາມຜະລິດຕະພັນພື້ນຖານ

1. ຄໍາອະທິບາຍ Torque Shear High Strength Structural Bolts ແມ່ນສໍາເລັດການປະກອບ fastening pre-stressed ກັບ unified 10.9 ເກຣດຄວາມເຂັ້ມແຂງ. ຮ່ອງບິດອອກພິເສດ ແລະຫາງ spline ແມ່ນເຄື່ອງຈັກຢູ່ປາຍຂອງ bolt. ໃນເວລາທີ່ແຮງບິດຖືກນໍາໃຊ້ໂດຍຜ່ານ wrench ໄຟຟ້າທີ່ອຸທິດຕົນ, ຫາງ spline ຈະແຕກອອກຕາມຮ່ອງ shear ເມື່ອໄດ້ບັນລຸຄວາມກົດດັນທາງສ່ວນຫນ້າຂອງການອອກແບບ, ໃຫ້ບໍລິການເປັນຕົວຊີ້ວັດຄຸນສົມບັດທີ່ຈະແຈ້ງ. ການໂຫຼດໄດ້ຖືກໂອນໂດຍ friction ລະຫວ່າງຫນ້າຕິດຕໍ່ອົງປະກອບເຊື່ອມຕໍ່, featuring rigidity ການເຊື່ອມຕໍ່ສູງ, ປະສິດທິພາບຕ້ານການເລື່ອນ, ຄຸນສົມບັດຕ້ານການ loosening ແລະການຕໍ່ຕ້ານ fatigue ທີ່ໂດດເດັ່ນ.

2. ລັກສະນະຫຼັກ

· ຄວາມກົດດັນທາງສ່ວນຫນ້າຂອງກໍາລັງຖືກຄວບຄຸມຢ່າງແນ່ນອນດ້ວຍຄວາມຜິດພາດຂອງມະນຸດຫນ້ອຍທີ່ສຸດ; ການກວດສອບການຍອມຮັບສາມາດສໍາເລັດໂດຍການກວດສອບສາຍຕາ.

· ນຳໃຊ້ໄດ້ກັບການເຊື່ອມຕໍ່ປະເພດ friction, ບໍ່ແມ່ນການເຊື່ອມຕໍ່ປະເພດ bearing.

· Bolts ບໍ່ສາມາດ disassembled ຫຼື reused ຫຼັງຈາກການແຕກຫັກຂອງຫາງ spline, ອອກແບບສໍາລັບການເຊື່ອມຕໍ່ຖາວອນ.

·ອົງປະກອບທີ່ກົງກັນທັງຫມົດຕ້ອງໄດ້ຮັບການຜະລິດໂດຍຜູ້ຜະລິດດຽວກັນ, batch ດຽວກັນແລະຂໍ້ກໍາຫນົດດຽວກັນ; ການປະປົນ batches ທີ່ແຕກຕ່າງກັນແມ່ນຫ້າມ.

1. ວັດຖຸດິບທົ່ວໄປ

· Bolt: ML20MnTiB ສໍາລັບຂະຫນາດ ≤ M24; 35VB ສໍາລັບຂະຫນາດ≥ M27

· Nut & washer: ເຫຼັກ 45#, ເຫຼັກໂລຫະປະສົມ 35CrMo

· ເຄື່ອງຫມາຍຄວາມແຂງແຮງ: ແກນ Bolt ຫມາຍດ້ວຍ 10.9S, ຫມາກແຫ້ງເປືອກແຂງຫມາຍດ້ວຍ 10H

1. ຂໍ້ມູນຈໍາເພາະປົກກະຕິ ເສັ້ນຜ່າສູນກາງ Nominal: M16, M20, M22, M24, M27, M30. ຄວາມຍາວຂອງ Bolt ຖືກເລືອກຕາມຄວາມຫນາທັງຫມົດຂອງແຜ່ນເຊື່ອມຕໍ່, ລະດັບມາດຕະຖານ 40mm ~ 220mm.

2. ການຕັ້ງຄ່າສະພາແຫ່ງຄົບຖ້ວນມາດຕະຖານ

(1) ສະພານ Bolt ມາດຕະຖານ (ໂຮງງານກ່ອນ, 3 ຊິ້ນຕໍ່ຊຸດ)

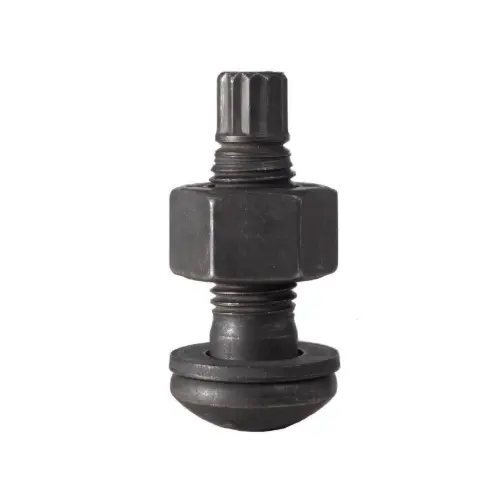

Torque Shear High Strength Structural Bolts ຮັບຮອງເອົາຫນຶ່ງ bolt, ຫນຶ່ງຫມາກແຫ້ງເປືອກແຂງແລະຫນຶ່ງ washer, ແຕກຕ່າງຈາກຂະຫນາດໃຫຍ່ hexagon bolts ຄວາມເຂັ້ມແຂງສູງທີ່ມີສອງ washers.

1. Torque shear bolt ມີຄວາມເຂັ້ມແຂງສູງ (10.9S): ປະກອບດ້ວຍຫົວ hexagon, shank threaded, Weakened twist-off shear groove ແລະ spline clamping ຫາງ. ຮ່ອງ shear ເຮັດຫນ້າທີ່ເປັນສ່ວນຂ້າມທີ່ອ່ອນແອເພື່ອຄວບຄຸມແຮງບິດແຫນ້ນແຫນ້ນຢ່າງຖືກຕ້ອງ.

2. ຫມາກແຫ້ງເປືອກແຂງທີ່ມີຄວາມເຂັ້ມແຂງສູງ (10H): ຫມາກແຫ້ງເປືອກແຂງ hexagon ຫນາທີ່ມີກະທູ້ທີ່ຈັບຄູ່ທີ່ຊັດເຈນສໍາລັບການລັອກແລະສົ່ງຜົນບັງຄັບໃຊ້.

3. ເຄື່ອງຊັກຜ້າຮາບພຽງທີ່ມີຄວາມເຂັ້ມແຂງສູງ: ຕິດຕັ້ງພຽງແຕ່ດ້ານຂ້າງຂອງຫມາກແຫ້ງເປືອກແຂງເພື່ອຂະຫຍາຍພື້ນທີ່ຮັບຜິດຊອບ, ປ້ອງກັນການຂູດຂອງຊັ້ນໃຕ້ດິນແລະການຂັດທ້ອງຖິ່ນໃນລະຫວ່າງການແຫນ້ນແຫນ້ນ.

(2) ທາງເລືອກການປິ່ນປົວພື້ນຜິວທີ່ເລືອກໂດຍສະພາບແວດລ້ອມການບໍລິການ

1. Phosphating & blackening (ຕົ້ນຕໍ): ສໍາລັບອາຄານໂຮງງານແຫ້ງໃນລົ່ມແລະໂຄງສ້າງເຫຼັກ, ຄ່າສໍາປະສິດ friction ຫມັ້ນຄົງແລະຄ່າໃຊ້ຈ່າຍຕ່ໍາ.

2. galvanizing ອາບນ້ໍາຮ້ອນ: ສໍາລັບອາກາດເປີດ, coastal ຊຸ່ມຊື່ນແລະ corrosive ສະພາບແວດລ້ອມປະສິດທິພາບຕ້ານການ corrosion ດີກວ່າ.

3. ການເຄືອບ Dacromet: ສໍາລັບສະພາບການເຮັດວຽກ corrosion ຢ່າງຮຸນແຮງ, ການດຸ່ນດ່ຽງຄວາມສາມາດຕ້ານ corrosion ແລະການປະຕິບັດ friction.

(3) ເຄື່ອງມືກໍ່ສ້າງ ແລະອຸປະກອນເສີມ

1. ພິເສດສຸດທ້າຍ tightening ໄຟຟ້າ wrench: double inner & outer sleeve ການອອກແບບ; ເສອແຂນພາຍນອກແກ້ໄຂຫມາກແຫ້ງເປືອກແຂງໃນຂະນະທີ່ແຂນດ້ານໃນ clamps ຫາງ spline ເພື່ອສໍາເລັດການ tightening ແລະຕັດຫາງອັດຕະໂນມັດ.

2. Pre-tightening wrench: ປັບແຮງບິດໄຟຟ້າຫຼື wrench ຄູ່ມືສໍາລັບການ tighten ເບື້ອງຕົ້ນເພື່ອລົບລ້າງຊ່ອງຫວ່າງລະຫວ່າງແຜ່ນເຊື່ອມຕໍ່.

3. Spline tail extractor: ເອົາຊິ້ນສ່ວນ spline ທີ່ຕົກຄ້າງຫຼັງຈາກການ tighten ສຸດທ້າຍ.

4. ອຸປະກອນການທົດສອບແຮງບິດ: ສໍາລັບການກວດກາຕົວຢ່າງຂອງ torque tightening ແລະ pre-tension force.

5. ອຸປະກອນປ້ອງກັນ ແລະເຄື່ອງໝາຍປາກກາ: ເຮັດເຄື່ອງໝາຍຂໍ້ຕໍ່ຫຼັງຈາກຮັດແຫນ້ນເພື່ອຫຼີກເວັ້ນການພາດ ຫຼືການສ້າງຊ້ຳ.

(4) ການຫຸ້ມຫໍ່ & ເອກະສານດ້ານວິຊາການ

1. ຫຸ້ມຫໍ່ໂດຍສະເພາະແລະຄວາມຍາວທີ່ມີຊຸດທີ່ກົງກັນຢ່າງສົມບູນ, ຂາຍເປັນການປະກອບເຕັມທີ່ແທນທີ່ຈະເປັນສ່ວນແຍກຕ່າງຫາກ.

2. ແຕ່ລະຊຸດແມ່ນຕິດຄັດມາດ້ວຍໃບຢັ້ງຢືນຜະລິດຕະພັນ, ບົດລາຍງານການທົດສອບວັດສະດຸ, ບົດລາຍງານການທົດສອບແຮງບິດ & axial force ແລະບົດລາຍງານການກວດສອບຄ່າສໍາປະສິດ friction.

3. ໂຄງສ້າງເສີມ & ຄວາມຕ້ອງການການຕິດຕັ້ງ

1. ດ້ານການຕິດຕໍ່ແຜ່ນເຊື່ອມຕໍ່: ດໍາເນີນການ sandblasting, ການສັກຢາ blasting, grinding ຫຼືຄວບຄຸມ rusting ການປິ່ນປົວກ່ອນທີ່ຈະຕິດຕັ້ງເພື່ອຕອບສະຫນອງຄ່າສໍາປະສິດຕ້ານການເລື່ອນທີ່ກໍານົດໄວ້.

2. ລໍາດັບຄວາມເຄັ່ງຕຶງ: ສໍາເລັດການແຫນ້ນເບື້ອງຕົ້ນຄັ້ງທໍາອິດຫຼັງຈາກນັ້ນໃຫ້ແຫນ້ນສຸດທ້າຍ; fasten ຈາກສູນກາງໄປຫາພື້ນທີ່ອ້ອມຂ້າງສໍາລັບຂໍ້ຕໍ່ພື້ນທີ່ຂະຫນາດໃຫຍ່.

3. ອາໄຫຼ່: ກະກຽມ 3% ~ 5% ປະກອບ bolt ອາໄຫຼ່ຂອງສະເປັກທີ່ຄືກັນໂດຍອີງໃສ່ການບໍລິໂພກໂຄງການທັງຫມົດ.

4. ການເສີມການຈັດປະເພດ

1. ໂດຍສະຖານະການການບໍລິການ

· ປະເພດມາດຕະຖານ: ໂຄງສ້າງຫຼັກຂອງໂຮງງານອຸດສາຫະກຳ ແລະ ໂຄງສ້າງເຫຼັກຫຼາຍຊັ້ນ

· ປະເພດຕ້ານການກັດກ່ອນ: ໂຄງສ້າງເຫຼັກກາງແຈ້ງ, ຊັ້ນວາງທໍ່ ແລະອາຄານແຄມຝັ່ງທະເລ

1. ໂດຍຊຸດຄວາມຍາວ

· ຊຸດຄວາມຍາວສັ້ນ: ສໍາລັບແຜ່ນບາງໆ splicing

· ຊຸດຄວາມຍາວ: ສໍາລັບຫຼາຍຊັ້ນ stacked ຫນາແຫນ້ນແຜ່ນເຊື່ອມຕໍ່

5. ຄວາມແຕກຕ່າງທີ່ງ່າຍດາຍ: Torque Shear Bolts vs Large Hexagon High Strength Bolts

ຂໍ້ໄດ້ປຽບຫຼັກ

1. ຄວາມເຄັ່ງຕຶງທີ່ຊັດເຈນແລະສາມາດຄວບຄຸມໄດ້: ການສໍາເລັດຂອງການຕັດຫາງ spline ຊີ້ໃຫ້ເຫັນຜົນບັງຄັບໃຊ້ທາງສ່ວນຫນ້າຂອງຄວາມກົດດັນມາດຕະຖານ, ການລົບລ້າງບັນຫາ under-tightening ຫຼື over-tightening ສໍາລັບຄວາມກົດດັນເປັນເອກະພາບແລະປະສິດທິພາບການເຊື່ອມຕໍ່ທີ່ຫມັ້ນຄົງ.

2. ການກໍ່ສ້າງແບບງ່າຍດາຍທີ່ມີປະສິດຕິພາບສູງ: wrench torque shear ໄຟຟ້າພິເສດສໍາເລັດການເຄັ່ງຄັດແລະການຕັດຫາງໃນຫນຶ່ງການດໍາເນີນງານສໍາລັບການກໍ່ສ້າງໄວຄົນດຽວ, ຄວາມໄວການກໍ່ສ້າງເພີ່ມຂຶ້ນສອງເທົ່າທຽບກັບ bolts hexagon ຂະຫນາດໃຫຍ່.

3. ການກໍ່ສ້າງໃນມຸມຕ້ານການຕັດສໍາລັບການຍອມຮັບໄດ້ງ່າຍ: ຕັດຫາງ spline ເຮັດຫນ້າທີ່ເປັນເຄື່ອງຫມາຍທີ່ມີຄຸນວຸດທິທີ່ຊັດເຈນ. ຜູ້ກວດກາສາມາດຕັດສິນຄວາມເຂັ້ມງວດຢ່າງເຕັມທີ່ດ້ວຍສາຍຕາເພື່ອຫຼີກເວັ້ນການປິດບັງຫຼືປອມແປງ, ເຮັດໃຫ້ການຍອມຮັບໂຄງການງ່າຍຂຶ້ນຫຼາຍ.

4. ປະສິດທິພາບການຜະນຶກແລະການສັ່ນສະເທືອນທີ່ເຫນືອກວ່າ: ດ້ານ friction ໃກ້ຊິດສະຫນອງການຕ້ານການເລື່ອນ, ຕ້ານການສັ່ນສະເທືອນແລະຄວາມສາມາດໃນການຕ້ານການ fatigue ທີ່ດີເລີດ, ຕ້ານການ loosening ພາຍໃຕ້ການໂຫຼດແບບເຄື່ອນໄຫວໃນໄລຍະຍາວສໍາລັບໂຄງສ້າງເຫຼັກສູງ, ໂຮງງານຫນັກແລະຂົວເຫຼັກ.

5. ຄວາມທົນທານສູງແລະປັດໄຈຄວາມປອດໄພ: ອົງປະກອບທັງຫມົດ adopts quenched & tempered 10.9 ວັດສະດຸທີ່ມີຄວາມເຂັ້ມແຂງສູງທີ່ມີແຮງ tensile, shear ແລະ compressive ສູງກວ່າ bolts ທໍາມະດາ, ເຫມາະສໍາລັບຂໍ້ຕໍ່ໂຄງສ້າງທີ່ຮັບຜິດຊອບຕົ້ນຕໍ.

ຈຸດ​ເດັ່ນ​ທີ່​ແຕກ​ຕ່າງ​ກັນ​ຂອງ Torque Shear ແຮງ​ດັນ​ສູງ​ໂຄງ​ສ້າງ Bolts

ເມື່ອປຽບທຽບກັບ bolts ທີ່ມີຄວາມເຂັ້ມແຂງສູງ hexagon ຂະຫນາດໃຫຍ່, bolts rough ທໍາມະດາແລະຄວາມແມ່ນຍໍາ, ຂໍ້ໄດ້ປຽບແລະຂໍ້ຈໍາກັດການນໍາໃຊ້ແມ່ນຈັດຮຽງຈາກຫົກມິຕິລວມທັງການກໍ່ສ້າງ, ຮັບຜິດຊອບການໂຫຼດ, ຄວາມແມ່ນຍໍາ, ການຍອມຮັບ, ຄ່າໃຊ້ຈ່າຍເຕັມວົງຈອນແລະການປັບຕົວໃນສະພາບການເຮັດວຽກສໍາລັບຄໍາຮ້ອງສະຫມັກວິສະວະກໍາໂດຍກົງ.

1. Tightening Control: Ultra-high pre-tension precision with negligible human error (ຈຸດເດັ່ນຫຼັກ)

1. ການສ້ອມແຊມ torque ຕົນເອງ locking ດ້ວຍການຕັດສິນຂອງສາຍຕາ: ສຸດທ້າຍ tightening ແມ່ນກົນໄກຈໍາກັດໂດຍ groove shear ແລະ spline ຫາງ. Pre-tension force ຖືກກໍານົດໂດຍໂຄງສ້າງອົງປະກອບໂດຍບໍ່ມີອິດທິພົນຈາກຄວາມຊໍານານຂອງຜູ້ປະຕິບັດງານ; ການຕັດສໍາເລັດເທົ່າກັບການຕິດຕັ້ງທີ່ມີຄຸນວຸດທິ, ສັງເກດເຫັນດ້ວຍຕາ naked ຢູ່ໃນເວັບໄຊ. bolts hexagon ຂະຫນາດໃຫຍ່ແມ່ນອີງໃສ່ wrench torque ຫຼືການກໍ່ສ້າງມຸມຫມຸນ, ມີຄວາມກົດດັນທາງສ່ວນຫນ້າຂອງ discrete ຂະຫນາດໃຫຍ່ໄດ້ຮັບຜົນກະທົບຈາກການປັບ wrench, friction ດ້ານແລະການດໍາເນີນງານຄູ່ມື, ຮຽກຮ້ອງໃຫ້ມີການກວດກາຕົວຢ່າງເຄື່ອງມືສໍາລັບທຸກຮ່ວມກັນ.

2. ປະສິດທິພາບທາງສ່ວນຫນ້າຂອງຄວາມກົດດັນທີ່ຫມັ້ນຄົງ: ການບິດເບືອນທາງສ່ວນຫນ້າຂອງຄວາມກົດດັນຂອງຂໍ້ກໍາຫນົດທີ່ຄືກັນແມ່ນຄວບຄຸມພາຍໃນ± 5%, ດີກ່ວາ ± 10% bolts hexagon ຂະຫນາດໃຫຍ່. ການແຜ່ກະຈາຍຄວາມກົດດັນທີ່ເປັນເອກະພາບໃນກຸ່ມທີ່ເຊື່ອມຕໍ່ກັນປ້ອງກັນການໂຫຼດເກີນ bolt ດຽວຫຼືການແຫນ້ນບໍ່ພຽງພໍ.

3. ລົບລ້າງຄວາມຜິດຂອງການເຄັ່ງຄັດເກີນ & ພາຍໃຕ້ການເຄັ່ງຄັດ: ບໍ່ມີຄວາມສ່ຽງຕໍ່ຄວາມເສຍຫາຍຂອງເສັ້ນດ້າຍຈາກແຮງບິດຫຼາຍເກີນໄປຫຼືຄວາມລົ້ມເຫຼວຂອງການເຊື່ອມຕໍ່ທີ່ເກີດຈາກການແຫນ້ນແຫນ້ນທີ່ບໍ່ພຽງພໍ, ເຫມາະສໍາລັບໂຄງສ້າງເຫຼັກຂະຫນາດໃຫຍ່ທີ່ມີຂະຫນາດໃຫຍ່.

2. ປະສິດທິພາບການກໍ່ສ້າງ: ຂັ້ນຕອນທີ່ງ່າຍດາຍ, ຄວາມຄືບໜ້າໄວຂຶ້ນ ແລະ ຄ່າໃຊ້ຈ່າຍແຮງງານຕໍ່າກວ່າ

1. ຂັ້ນຕອນການເຮັດວຽກມາດຕະຖານທີ່ປັບປຸງໃຫ້ດີຂຶ້ນ: ການບີບອັດເບື້ອງຕົ້ນຕາມມາດ້ວຍການບີບອັດສຸດທ້າຍສຳເລັດໃນຂັ້ນຕອນດຽວ ໂດຍບໍ່ມີການປັບປ່ຽນແຮງບິດຊ້ຳໆ ຫຼືການຕື່ມຂໍ້ມູນ torque ໃນສະຖານທີ່. bolts hexagon ຂະຫນາດໃຫຍ່ຮຽກຮ້ອງໃຫ້ມີການປັບ wrench ເລື້ອຍໆ, ການທົດສອບຈຸດໂດຍຈຸດແລະການບັນທຶກແບບຟອມທີ່ມີຂັ້ນຕອນທີ່ສັບສົນ.

2. ຄວາມອາດສາມາດເຮັດວຽກຂອງບຸກຄົນດຽວສູງ: ຈັບຄູ່ wrench ໄຟຟ້າທີ່ອຸທິດຕົນສະຫນັບສະຫນູນການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງ, ໄລຍະເວລາການກໍ່ສ້າງສັ້ນລົງ 20% ~ 35% ສໍາລັບປະລິມານວິສະວະກໍາທຽບເທົ່າ, ມີຂໍ້ໄດ້ປຽບທີ່ໂດດເດັ່ນໃນໂຮງງານຂະຫນາດໃຫຍ່ແລະໂຄງສ້າງເຫຼັກສູງ.

3. ການຈັດການອົງປະກອບໃນສະຖານທີ່ງ່າຍດາຍ: ການຕັ້ງຄ່າມາດຕະຖານຂອງຫນຶ່ງ bolt, ຫນຶ່ງຫມາກແຫ້ງເປືອກແຂງແລະຫນຶ່ງ washer, ມີຄວາມສ່ຽງຫນ້ອຍທີ່ຈະປະສົມຫຼືການສູນເສຍເມື່ອທຽບກັບສອງ washer bolts hexagon ຂະຫນາດໃຫຍ່.

3. ປະສິດທິພາບການເຊື່ອມຕໍ່: ປັບປຸງຄວາມສາມາດຕ້ານການເລື່ອນ, ຕ້ານການສັ່ນສະເທືອນແລະຕ້ານຄວາມເມື່ອຍລ້າ.

1. ການເຊື່ອມຕໍ່ friction ທີ່ເຊື່ອຖືໄດ້: ພຽງພໍແລະເປັນເອກະພາບ pre-tension ໃກ້ຊິດເຫມາະກັບພື້ນຜິວແຜ່ນທີ່ມີຄ່າສໍາປະສິດຕ້ານການເລື່ອນທີ່ຫມັ້ນຄົງ. ຕ້ານການ loosening ພາຍໃຕ້ການໂຫຼດແບບເຄື່ອນໄຫວເຊັ່ນ: crane start-stop, ການສັ່ນສະເທືອນຂອງລົມແລະການດໍາເນີນງານອຸປະກອນ, ມີຄວາມຕ້ານທານ fatigue ດີກວ່າ hexagon ຂະຫນາດໃຫຍ່ແລະ bolts ທໍາມະດາ.

2. ຄວາມແຂງກະດ້າງຂອງຮ່ວມກັນສູງ: ການຜິດປົກກະຕິຮ່ວມກັນຫນ້ອຍພາຍໃຕ້ການໂຫຼດທີ່ມີການເຄື່ອນທີ່ໂດຍລວມທີ່ສາມາດຄວບຄຸມໄດ້ແລະການເຫນັງຕີງຂອງໂຄງສ້າງເຫລໍກ, ນໍາໃຊ້ກັບຕໍາແຫນ່ງທີ່ຮັບຜິດຊອບທີ່ສໍາຄັນລວມທັງກອບເຫຼັກສູງ, girders crane ແລະຂົວເຫຼັກ.

3. ບໍ່ສາມາດໃຊ້ໄດ້ກັບການຍົກຍ້າຍຜົນບັງຄັບໃຊ້ bearing-type: ທັງສອງຜະລິດຕະພັນແມ່ນ 10.9 ເກຣດ bolts ຄວາມເຂັ້ມແຂງສູງ, ໃນຂະນະທີ່ Torque Shear High Structural Bolts ກໍາລັງອອກແບບພຽງແຕ່ສໍາລັບການເຊື່ອມຕໍ່ friction-type ມີການແບ່ງການອອກແບບທີ່ຈະແຈ້ງ; bolts ທໍາມະດາສ່ວນໃຫຍ່ແມ່ນໂອນການໂຫຼດຜ່ານແບ້ທີ່ມີການປະຕິບັດການຕ້ານການເລື່ອນແລະການຕໍ່ຕ້ານການສັ່ນສະເທືອນທີ່ບໍ່ດີ.

4. ການຍອມຮັບ & ການຄວບຄຸມຄຸນນະພາບ: ການກວດສອບງ່າຍແລະສະດວກໃນການຕິດຕາມຄຸນນະພາບ

1. ມາດຕະຖານການຍອມຮັບທາງສາຍຕາ: ຕັດຫາງ spline ເຮັດຫນ້າທີ່ເປັນເຄື່ອງຫມາຍຄຸນສົມບັດ; ຄວາມເຄັ່ງຄັດທີ່ພາດໂອກາດຫຼືບໍ່ຄົບຖ້ວນສາມາດຖືກກໍານົດໄດ້ທັນທີໂດຍບໍ່ມີເຄື່ອງມືການທົດສອບມືອາຊີບສໍາລັບການກວດກາຈຸດໂດຍຈຸດ, ປັບປຸງປະສິດທິພາບການຊີ້ນໍາແລະການຍອມຮັບສະຖານທີ່ຢ່າງຫຼວງຫຼາຍ. bolts hexagon ຂະຫນາດໃຫຍ່ຕ້ອງໄດ້ຮັບການກວດກາຄືນໂດຍ wrench torque ທີ່ມີການເຮັດວຽກຫນັກແລະການຂັດແຍ້ງເລື້ອຍໆ.

2. ຄຸນສົມບັດຕ້ານການຂັດຂວາງ & ຕ້ານການ rework: ຫາງ Spline ບໍ່ສາມາດຟື້ນຟູໄດ້ຫຼັງຈາກການຕັດ, ຫ້າມການແຫນ້ນຂັ້ນສອງ, disassembly ຫຼື reuse ເພື່ອປະສິດທິພາບປ້ອງກັນການວ່າງ bolt ບໍ່ໄດ້ຮັບອະນຸຍາດແລະການນໍາໃຊ້ທີ່ຜິດກົດຫມາຍ, realizing ຄຸນນະພາບໂຄງການສາມາດຄວບຄຸມໄດ້.

5. ຄ່າໃຊ້ຈ່າຍທີ່ສົມບູນແບບ & ຂໍ້ໄດ້ປຽບການຄຸ້ມຄອງສະຖານທີ່

1. ວັດສະດຸເສີມໜ້ອຍລົງ ແລະ ວັດສະດຸປ້ອນອຸປະກອນ: ມີພຽງແຕ່ wrench tightench ເບື້ອງຕົ້ນ ແລະ wrench shear ສຸດທ້າຍທີ່ອຸທິດຕົນເທົ່ານັ້ນ ໂດຍບໍ່ຕ້ອງໃຊ້ເຄື່ອງທົດສອບແຮງບິດທີ່ຊັດເຈນຫຼາຍ; bolts hexagon ຂະຫນາດໃຫຍ່ຕ້ອງການເຄື່ອງມືການທົດສອບການປັບທຽບຫຼາຍ.

2. ການຄຸ້ມຄອງອາໄຫຼ່ທີ່ຊັດເຈນ: ໂຮງງານຜະລິດ pre-matched ປະກອບອັນເຕັມທີ່ທີ່ມີການສ້ອມແຊມປະສົມປະສານສາມຊິ້ນເພື່ອຫຼີກເວັ້ນຄວາມສ່ຽງຕໍ່ການປະສົມສະເພາະ; bolts ທໍາມະດາແລະ bolts hexagon ຂະຫນາດໃຫຍ່ມີອົງປະກອບກະແຈກກະຈາຍທີ່ມີຄວາມເປັນໄປໄດ້ສູງປະສົມ.

3. Optimized full-cycle cost comprehensive : ລາຄາຊື້ຫົວຫນ່ວຍແມ່ນສູງກວ່າ bolts ທໍາມະດາເລັກນ້ອຍແລະຢູ່ໃກ້ກັບ bolts hexagon ຂະຫນາດໃຫຍ່, ແຕ່ຄ່າໃຊ້ຈ່າຍໂຄງການໂດຍລວມແມ່ນຫຼຸດລົງສໍາລັບໂຄງການຂະຫນາດໃຫຍ່ເນື່ອງຈາກການປະຫຍັດແຮງງານ, ການທົດສອບ, ໄລຍະເວລາການກໍ່ສ້າງແລະ rework.

6. ຄວາມສາມາດໃນການປັບຕົວຂອງເງື່ອນໄຂການເຮັດວຽກ: ການອອກແບບເປົ້າຫມາຍທີ່ມີມູນຄ່າ irreplaceable ໃນສະຖານະການພິເສດ.

1. ສະຖານະການຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການ: ໂຄງສ້າງເຫຼັກສູງ beam-column joints, girders crane ໂຮງງານອຸດສາຫະກໍາ, trusses ຍາວ, ສະຖານທີ່ເຫຼັກແລະຂໍ້ຕໍ່ເຊື່ອມຕໍ່ຖາວອນຂຶ້ນກັບການໂຫຼດແບບເຄື່ອນໄຫວສະຫຼັບ.

2. ຄວາມເຂົ້າກັນໄດ້ຂອງສິ່ງແວດລ້ອມ: ການປິ່ນປົວພື້ນຜິວຫຼາຍຢ່າງລວມທັງ phosphating, galvanizing ອາບນ້ໍາຮ້ອນແລະ Dacromet ສາມາດໃຊ້ໄດ້ສໍາລັບສະພາບແວດລ້ອມໃນລົ່ມ, ເປີດອາກາດແລະ coastal corrosive.

7. ຂໍ້ເສຍ & ຂໍ້ຈໍາກັດຂອງຄໍາຮ້ອງສະຫມັກ

1. ພື້ນທີ່ເຮັດວຽກ unilateral ຕ້ອງການສໍາລັບການ tighten ສຸດສຸດທ້າຍ: ພື້ນທີ່ນອກແມ່ນຈໍາເປັນເພື່ອ clamp ຫາງ spline; ເຂດຕາບອດແຄບທີ່ຖືກປິດລ້ອມຢ່າງເຕັມທີ່ບໍ່ສາມາດຮັບຮອງເອົາຜະລິດຕະພັນນີ້, ບ່ອນທີ່ bolts hexagon ຂະຫນາດໃຫຍ່ແມ່ນທາງເລືອກດຽວເທົ່ານັ້ນ.

2. ບໍ່ສາມາດຖອດອອກໄດ້ & ບໍ່ສາມາດນໍາໃຊ້ຄືນໄດ້: Bolts ກາຍເປັນສິ່ງເສດເຫຼືອຫຼັງຈາກການຕັດຫາງ, ບໍ່ເຫມາະສົມສໍາລັບການບໍາລຸງຮັກສາ, ການກໍ່ສ້າງໃຫມ່ຫຼືການຕິດຕັ້ງຊົ່ວຄາວ; bolts hexagon ຂະຫນາດໃຫຍ່ສາມາດ disassembled ແລະ reused ຫຼັງຈາກການປະເມີນຜົນ.

3. ຂອບເຂດຈໍາກັດສະເພາະ: ຂະຫນາດຕົ້ນຕໍ M16 ~ M30, ທາງເລືອກທີ່ມີຄວາມຍາວບໍ່ເກີນແລະບໍ່ໄດ້ມາດຕະຖານຫນ້ອຍກວ່າ bolts hexagon ຂະຫນາດໃຫຍ່.

4. ເຄື່ອງມືພິເສດບັງຄັບ: wrench torque shear ພິເສດແມ່ນບັງຄັບ; wrenches torque ທົ່ວໄປບໍ່ສາມາດສໍາເລັດການກໍ່ສ້າງ.

8. ຕາຕະລາງປຽບທຽບຜະລິດຕະພັນ Fastener ທີ່ຄ້າຍຄືກັນ

9. ແນວທາງການຄັດເລືອກ

1. ເລືອກ Torque Shear High Strength Structural Bolts: ເປີດພື້ນຜິວການເຮັດວຽກ, ຂໍ້ຕໍ່ມະຫາຊົນ, ການໂຫຼດແບບເຄື່ອນໄຫວ & ຄວາມຕ້ອງການຄວາມເມື່ອຍລ້າສູງ, ການເຊື່ອມຕໍ່ friction ຖາວອນບູລິມະສິດການກໍ່ສ້າງແລະປະສິດທິພາບການຍອມຮັບ.

2. ເລືອກລູກກອດ hexagon ຂະຫນາດໃຫຍ່: ພື້ນທີ່ປິດແຄບ, ຂໍ້ຕໍ່ທີ່ຮຽກຮ້ອງໃຫ້ມີການບໍາລຸງຮັກສາຕໍ່ມາແລະ disassembly, oversized bolt ສະເພາະ.

3. ເລືອກ bolts ທໍາມະດາ: ພຽງແຕ່ການແກ້ໄຂຊົ່ວຄາວ, ອົງປະກອບຮອງໂດຍບໍ່ມີການ slip ຫຼືຄວາມຕ້ອງການໂຫຼດແບບເຄື່ອນໄຫວ.

ຂະບວນການກໍ່ສ້າງຢູ່ບ່ອນ

ມາດຕະຖານທີ່ສາມາດນໍາໃຊ້ໄດ້: GB 50205-2020 ມາດຕະຖານການຍອມຮັບສໍາລັບການກໍ່ສ້າງໂຄງສ້າງເຫຼັກກ້າ, JGJ 82. ສໍາລັບ 10.9 ເກຣດ friction-type Torque Shear ໂບຕັນໂຄງສ້າງທີ່ມີຄວາມເຂັ້ມແຂງສູງ. ຂັ້ນຕອນໂດຍລວມ: ການກະກຽມການກໍ່ສ້າງ → ການປິ່ນປົວດ້ານຕິດຕໍ່ → ການຄັດເລືອກ Bolt & ການຈັບຄູ່ → ການແຫນ້ນເບື້ອງຕົ້ນ → ການເຄັ່ງຄັດສຸດທ້າຍ → ການເຮັດຄວາມສະອາດຫາງທີ່ຕົກຄ້າງ → ການຍອມຮັບຄຸນນະພາບ

1. ການກະກຽມກ່ອນການກໍ່ສ້າງ

(1) ເຕັກນິກ & ການກະກຽມວັດສະດຸ

1. ກວດເບິ່ງຮູບແຕ້ມການກໍ່ສ້າງ, ຮູບແບບຮ່ວມກັນ, ຂໍ້ກໍານົດຂອງ bolt (ເສັ້ນຜ່າສູນກາງ + ຄວາມຍາວ), ການອອກແບບ pre-tension force ແລະຄວາມຕ້ອງການສໍາປະສິດຕ້ານການເລື່ອນ.

2. ຮັບຮອງເອົາການປະກອບ bolt ທີ່ກົງກັນຢ່າງເຕັມທີ່ຂອງ batch ດຽວກັນ; ການປະສົມ batches ທີ່ແຕກຕ່າງກັນ, ສະເພາະຫຼືການນໍາໃຊ້ແຍກຕ່າງຫາກຂອງອົງປະກອບດຽວແມ່ນຫ້າມ. ກວດກາໃບຢັ້ງຢືນຜະລິດຕະພັນ, ຜົນບັງຄັບໃຊ້ axial ແລະ friction coefficient ບົດລາຍງານ.

3. ກະກຽມ 3% ~ 5% ປະກອບ bolt spare ຂອງສະເພາະທີ່ຄືກັນໂດຍອີງໃສ່ການບໍລິໂພກທັງຫມົດ.

4. ເກັບຮັກສາ bolts ໃນສາງແຫ້ງທີ່ມີ sleeves ປ້ອງກັນ thread ເພື່ອຫຼີກເວັ້ນການປົນເປື້ອນນ້ໍາມັນ, rust ແລະຄວາມເສຍຫາຍ collision.

(2) ຕິດຕໍ່ການປິ່ນປົວດ້ານ

1. ເອົາຂະຫນາດອອກໄຊ, ສີ, ນ້ໍາມັນແລະ rust ທີ່ເລື່ອນໄດ້ໂດຍຜ່ານ sandblasting, ການສັກຢາ blasting, grinding ຫຼືຄວບຄຸມ rusting.

2. ດໍາເນີນການກວດກາຄືນການເກັບຕົວຢ່າງ batch ເພື່ອຮັບປະກັນຄ່າສໍາປະສິດຕ້ານການ slip ຕອບສະຫນອງຄວາມຕ້ອງການຂອງການອອກແບບ.

3. ຮັກສາພື້ນຜິວ friction ສະອາດແລະແຫ້ງກ່ອນທີ່ຈະປະກອບອົງປະກອບ; ໂຈະການກໍ່ສ້າງພາຍໃຕ້ສະພາບຝົນຕົກ ຫຼືນໍ້າຕົກຄ້າງ.

(3) ເຄື່ອງມື & ຜູ້ປະຕິບັດງານ

1. ເຄື່ອງມື: wrench torque ເບື້ອງຕົ້ນທີ່ສາມາດປັບໄດ້, ອຸທິດຕົນ torque ໄຟຟ້າ shear ສຸດທ້າຍ tightening wrench, spline ຫາງ extractor, pen marking ແລະເຄື່ອງວັດ feeler.

2. Calibrate ແລະທົດສອບ wrench tightench ສຸດທ້າຍກ່ອນການກໍ່ສ້າງ; ຜູ້ປະກອບການຕ້ອງຖືໃບຢັ້ງຢືນທີ່ຖືກຕ້ອງ ແລະໄດ້ຮັບການເປີດເຜີຍທາງດ້ານວິຊາການກ່ອນໜ້າວຽກ.

(4) ຫຼັກການເລືອກຄວາມຍາວຂອງ Bolt

ຫຼັງ​ຈາກ​ການ​ເຄັ່ງ​ຄັດ​ຢ່າງ​ເຕັມ​ທີ່​, 2-3 ກະ​ທູ້​ທີ່​ສົມ​ບູນ​ຈະ​ໄດ້​ຮັບ​ການ​ເປີດ​ເຜີຍ​ອອກ​ນອກ​ຫມາກ​ແຫ້ງ​ເປືອກ​ແຂງ​. ເລືອກຄວາມຍາວທີ່ຊັດເຈນຕາມຄວາມຫນາທັງຫມົດຂອງແຜ່ນເຊື່ອມຕໍ່; ຫ້າມບໍ່ໃຫ້ມີລູກກອດຍາວ ຫຼືສັ້ນເກີນໄປ.

2. ອົງປະກອບປະກອບ & ການແຊກ Bolt

1. hoist ແລະຊົ່ວຄາວແກ້ໄຂອົງປະກອບເຫຼັກ, calibrate ແກນ, ສູງແລະຕັ້ງ. ກວດເບິ່ງຊ່ອງຫວ່າງຂອງແຜ່ນທີ່ມີເຄື່ອງວັດແທກຄວາມຮູ້ສຶກ; ເພີ່ມແຜ່ນຮອງຕໍ່ສະເພາະຫາກຊ່ອງຫວ່າງເກີນ 1.0mm.

2. ຮັກສາທິດທາງການແຊກ bolt ເປັນເອກະພາບ (ໂດຍທົ່ວໄປຈາກດ້ານໃນໄປຫາດ້ານນອກ); ການບີບຄ້ອນບັງຄັບ, ການເຈາະຮູດ້ວຍການຕັດກ໊າຊແມ່ນຖືກຫ້າມ. ແກ້ໄຂການບ່ຽງເບນຂອງຂຸມເກີນມາດຕະຖານຕາມລະບົບເຕັກນິກ.

3. ວາງເຄື່ອງຊັກຜ້າໃຫ້ຮາບພຽງຢູ່ດ້ານຂ້າງຂອງໝາກແຫ້ງເປືອກແຂງ ໂດຍບໍ່ມີການ skew.

4. ການສ້ອມແຊມຊົ່ວຄາວຜ່ານ bolts ຊົ່ວຄາວ / drift pins: bolts ຊົ່ວຄາວຈະກວມເອົາບໍ່ຫນ້ອຍກ່ວາ 1/3 ຂອງຮູທັງຫມົດໃນແຕ່ລະຮ່ວມກັນ, ຕໍາ່ສຸດທີ່ 2 ຊຸດ.

3. ການຮັດແໜ້ນເບື້ອງຕົ້ນ (ຂັ້ນຕອນການບັງຄັບ)

1. ການທໍາງານ: ກໍາຈັດຊ່ອງຫວ່າງແຜ່ນແລະ misalignment ເພື່ອຫຼຸດຜ່ອນ discrete ສຸດທ້າຍມູນຄ່າ torque tightening.

2. ແຮງບິດແຫນ້ນແຫນ້ນເບື້ອງຕົ້ນ: ກໍານົດໂດຍການອອກແບບຫຼືມາດຕະຖານ, ໂດຍທົ່ວໄປແລ້ວ 50% ຂອງແຮງບິດແຫນ້ນແຫນ້ນສຸດທ້າຍ.

3. ລໍາດັບຄວາມເຄັ່ງຕຶງ

· ກຸ່ມລູກກອດດ່ຽວ: ຍຶດຄວາມສົມມາຕຖານຈາກສູນກາງໄປຫາພື້ນທີ່ອ້ອມຂ້າງ

· seams splicing ຍາວ: fasten ຈາກກາງຫາທັງສອງສົ້ນ

1. ໝຸນເຄື່ອງໝາຍຈຸດ ແລະ ຕຳແຫນ່ງຂອງລູກກອກໃຫ້ສະເໝີກັນດ້ວຍປາກກາເຄື່ອງໝາຍ ຫຼັງຈາກການຮັດແໜ້ນເບື້ອງຕົ້ນເຕັມທີ່ ເພື່ອຈຳແນກສະໜິດທີ່ແໜ້ນ ແລະ ບໍ່ໄດ້ຮັດ.

2. ສໍາເລັດການເຄັ່ງຄັດເບື້ອງຕົ້ນແລະສຸດທ້າຍສໍາລັບຂໍ້ຕໍ່ທີ່ປະກອບໃນມື້ດຽວກັນຕາມຫຼັກການ.

4. ການເຄັ່ງຄັດສຸດທ້າຍ (ຂັ້ນຕອນຫຼັກ)

1. ນຳໃຊ້ເຄື່ອງມືຕັດແຮງບິດໄຟຟ້າທີ່ອຸທິດຕົນ: ແຂນນອກຍຶດໝາກແຫ້ງເປືອກແຂງໃຫ້ແໜ້ນ ໃນຂະນະທີ່ແຂນເສື້ອຈັບຈັບຫາງ spline, ເລີ່ມ wrench ຢ່າງຕໍ່ເນື່ອງ.

2. ສືບຕໍ່ໃຊ້ແຮງບິດຈົນກ່ວາຫາງ spline ອັດຕະໂນມັດແຕກອອກຕາມຮ່ອງ shear, marking ມີຄຸນສົມບັດສຸດທ້າຍ tightening.

3. ການຈັດການຜິດປົກກະຕິ

· Unbroken spline tail & idle wrench: ກວດເບິ່ງ wrench, ຕໍາແຫນ່ງຂຸມ bolt ແລະຊ່ອງຫວ່າງຂອງແຜ່ນ, ແກ້ໄຂແລ້ວກໍ່ສ້າງໃຫມ່.

· ໝຸນ bolt shank: ຢຸດເຊົາການດໍາເນີນການທັນທີ, ທົດແທນການປະກອບ bolt ສໍາເລັດໃຫມ່ສໍາລັບການຕິດຕັ້ງໃຫມ່.

1. ປະຕິບັດຕາມລໍາດັບການເຄັ່ງຄັດທີ່ຄືກັນເປັນການເຄັ່ງຄັດເບື້ອງຕົ້ນ; ຫ້າມບໍ່ໃຫ້ມີການຍຶດແບບປີ້ນກັບ ຫຼືໂດດ.

2. ໝາຍຂໍ້ຕໍ່ຄືນໃໝ່ ຫຼັງຈາກແໜ້ນສຸດທ້າຍເພື່ອຈຳແນກສະຖານະເບື້ອງຕົ້ນ ແລະ ແໜ້ນໜາ.

5. ການປິ່ນປົວສະພາບການເຮັດວຽກພິເສດ

1. ຕໍາແຫນ່ງທີ່ຈໍາກັດພື້ນທີ່: ຖ້າບໍ່ສາມາດໃຊ້ wrench shear torque, ນໍາໃຊ້ວິທີການ torque ຕາມມາດຕະຖານ bolt hexagon ຂະຫນາດໃຫຍ່ທີ່ມີການອອກແບບ & ຢືນຢັນຜູ້ຄຸມງານແລະບັນທຶກການກໍ່ສ້າງສໍາເລັດ.

2. ໃນຕອນກາງຄືນ & ການກໍ່ສ້າງອຸນຫະພູມຕ່ໍາ: ຕ້ອງການແສງສະຫວ່າງພຽງພໍແລະການຮັກສາຄວາມຮ້ອນ; preheat wrench ເພື່ອຫຼີກເວັ້ນການຜົນຜະລິດແຮງບິດທີ່ບໍ່ຫມັ້ນຄົງ.

3. ການກໍ່ສ້າງຫຼັງຝົນ: ສືບຕໍ່ເຮັດວຽກພຽງແຕ່ຫຼັງຈາກພື້ນຜິວ friction ແຫ້ງຢ່າງເຕັມສ່ວນແລະກວດເບິ່ງສະພາບຫນ້າດິນຄືນໃຫມ່.

6. ການເຮັດຄວາມສະອາດຫຼັງການກໍ່ສ້າງ & ການປົກປ້ອງຜະລິດຕະພັນສໍາເລັດຮູບ

1. ເອົາຫາງ spline ທີ່ເຫລືອຢູ່ດ້ວຍເຄື່ອງສະກັດທີ່ອຸທິດຕົນແລະເກັບກໍາຊິ້ນສ່ວນທີ່ເປັນເອກະພາບໂດຍບໍ່ມີການກໍາຈັດແບບສຸ່ມ.

2. ອະນາໄມສິ່ງເສດເຫຼືອ ແລະ ຂີ້ຝຸ່ນອ້ອມຂ້າງ; ທາສີຕ້ານ rust-up ແຕະໃສ່ກະທູ້ແລະພື້ນທີ່ຮອຍຂີດຂ່ວນເລັກນ້ອຍ.

3. ຫຼີກເວັ້ນການເຄາະແບບສຸ່ມ, ຜົນກະທົບ, ການຕັດ flame ແລະການເຊື່ອມໄຟຟ້າໃນຂໍ້ຕໍ່ bolt ສໍາເລັດເພື່ອປ້ອງກັນການສູນເສຍກ່ອນຄວາມກົດດັນ.

4. ເອົາການປົກປ້ອງ insulation ຄວາມຮ້ອນສໍາລັບການດໍາເນີນງານການເຊື່ອມໂລຫະຕໍ່ມາຢູ່ໃກ້ກັບພື້ນທີ່ bolt ເພື່ອຫຼີກເວັ້ນການເສື່ອມສະພາບຂອງອຸນຫະພູມສູງຂອງການປະຕິບັດ bolt.

7. ການກວດກາຄຸນນະພາບ & ການຍອມຮັບ

(1) ການກວດກາສາຍຕາຢ່າງເຕັມທີ່

1. ຫາງ spline ທັງຫມົດຖືກຕັດອອກຫຼັງຈາກການແຫນ້ນສຸດທ້າຍ; ບໍ່ມີພາດ, ບໍ່ຄົບຖ້ວນຫຼືການເຄັ່ງຄັດປອມ.

2. Bolts ແລະ nuts ໂດຍບໍ່ມີການ loosening ຫຼື skew; 2～3 ກະທູ້ທີ່ເປີດອອກນອກໝາກຖົ່ວທີ່ມີລັກສະນະ intact.

3. ດ້ານ friction ເຫມາະຢ່າງໃກ້ຊິດໂດຍບໍ່ມີການຊ່ອງຫວ່າງທີ່ຈະແຈ້ງ.

(2) ການກວດກາຄືນຕົວຢ່າງ

1. ປະຕິບັດການກວດກາຄືນ torque ກ່ຽວກັບ bolts ຕົວຢ່າງຕໍ່ອັດຕາສ່ວນທີ່ກໍານົດໄວ້; ມີຄຸນສົມບັດຖ້າຄ່າແຮງບິດຢູ່ໃນຂອບເຂດການບ່ຽງເບນທີ່ອະນຸຍາດ.

2. ກວດ​ສອບ​ການ​ນໍາ​ໃຊ້​ການ​ປະ​ກອບ​ທີ່​ກົງ​ກັນ​ໂດຍ​ບໍ່​ມີ​ການ batches ປະ​ສົມ​ຫຼື​ສະ​ເພາະ​.

3. ກວດເບິ່ງບັນທຶກການກໍ່ສ້າງ, ບົດລາຍງານການທົດສອບແລະເອກະສານການຍອມຮັບທີ່ປິດບັງ.

(3) ການກໍາຈັດຜະລິດຕະພັນທີ່ບໍ່ມີຄຸນນະພາບ

1. Missed / under-tightened bolts: ເສີມ tightening ໄດ້ມາດຕະຖານທີ່ມີຄຸນວຸດທິ.

2. ແຮງບິດຫຼາຍເກີນໄປ, bolts ເສຍຫາຍຫຼື shanks rotating: ທົດແທນການປະກອບ bolt ໃຫມ່ຢ່າງເຕັມທີ່; ຫ້າມບໍ່ໃຫ້ຮັດ ຫຼື ສ້ອມແປງປະຕູທີ່ເສຍຫາຍ.

8. ຫ້າມກໍ່ສ້າງຢ່າງເຂັ້ມງວດ

1. ການຂະຫຍາຍຂຸມຕັດກ໊າຊແລະການບັງຄັບໃຊ້ hammering ຂອງ bolts ແມ່ນຫ້າມ.

2. Disassembly ຫຼື reuse ຂອງ bolts ຫຼັງຈາກການຕັດຫາງ spline ແມ່ນຫ້າມ.

3. ການປະສົມ bolt ປະກອບຈາກຜູ້ຜະລິດທີ່ແຕກຕ່າງກັນຫຼື batches ແມ່ນຫ້າມ.

4. ການທາສີ, ປູນ ຫຼື ການເຄືອບນ້ຳມັນໃສ່ພື້ນຜິວທີ່ເກີດຮອຍແຕກແມ່ນຖືກຫ້າມ.

5. ຫ້າມບໍ່ໃຫ້ໃຊ້ wrenches ສຸດທ້າຍທີ່ບໍ່ໄດ້ປັບ ຫຼືຜິດປົກກະຕິ.

ສະຫຼຸບກະແສການກໍ່ສ້າງແບບງ່າຍດາຍ

ການກະກຽມການກໍ່ສ້າງ → ການປິ່ນປົວພື້ນຜິວ → ການຍົກອົງປະກອບ & ການສ້ອມແຊມຊົ່ວຄາວ → ການໃສ່ Bolt → Tightening ເບື້ອງຕົ້ນ → Mark → Tightening ສຸດທ້າຍ (Spline Tail Cutting) → Re-marking → Residual Tail Cleaning → Finished Product Protection → Full Visual Inspection & Samples

ຕົວກໍານົດການປະສິດທິພາບຫຼັກຂອງ torque Shear Bolts ໂຄງສ້າງທີ່ມີຄວາມເຂັ້ມແຂງສູງ

ການປະຕິບັດຕາມ GB/T 3632-2008 ສໍາລັບຊັ້ນຮຽນທີ 10.9S, ຕົວຊີ້ວັດບັງຄັບສໍາລັບການອອກແບບແລະການຍອມຮັບ, ນໍາໃຊ້ກັບຂະຫນາດຕົ້ນຕໍ M16～M30. ຊິ້ນສ່ວນທີ່ສົມບູນອັນຫນຶ່ງປະກອບມີ 1 bolts, 1 ຫມາກແຫ້ງເປືອກແຂງແລະ 1 washer.

1. ວັດຖຸດິບ & ການປິ່ນປົວຄວາມຮ້ອນ

·ວັດສະດຸ Bolt: ML20MnTiB ສໍາລັບຂະຫນາດ≤M24; 35VB / 35CrMo ສໍາລັບຂະຫນາດ≥M27

· Nut & washer material: 10H grade nut (35CrMo / 45# steel); 45# ເຄື່ອງຊັກຜ້າເຫຼັກ

·ການປິ່ນປົວຄວາມຮ້ອນ: quenching + tempering ອຸນຫະພູມສູງສໍາລັບການ quenching ຢ່າງເຕັມທີ່ & tempering; ຄວາມແຂງ: Bolt 32～38HRC, Nut 35～45HRC, Washer 35～45HRC

2. ຄຸນສົມບັດກົນຈັກຂອງ Bolts ເກຣດ 10.9S

3. ມາດຕະຖານ Pre-tension Force (P, kN) ສໍາລັບ 10.9S ເກຣດ

4. ຄ່າສໍາປະສິດຂອງແຮງບິດ (K)

· ຊ່ວງມາດຕະຖານ: 0.110～0.150 (ອຸນຫະພູມອາກາດລ້ອມຮອບ 10～35℃)

· ຄ່າສໍາປະສິດການປ່ຽນແປງ: ≤3% (5 ກຸ່ມຕົວຢ່າງ, 8 ຮອບວຽນແຫນ້ນຕໍ່ກຸ່ມ)

· ສູດ​ການ​ຄິດ​ໄລ່​: K = T / (P·d​) (T = ແຮງ​ບິດ​ເຄັ່ງ​ຄັດ​ສຸດ​ທ້າຍ​, P = ຜົນ​ບັງ​ຄັບ​ໃຊ້​ກ່ອນ​ຄວາມ​ກົດ​ດັນ​, d = ເສັ້ນ​ຜ່າ​ສູນ​ກາງ​ກະ​ທູ້​ນາມ​)

5. ຄວາມແມ່ນຍໍາຂອງກະທູ້ & Dimensional

· Bolt thread: Class 6g (ເສັ້ນຜ່າສູນກາງກາງຄວາມທົນທານ ±0.02 mm)

· Nut thread: Class 6H

· ຮ່ອງ shear ທີ່ສໍາຄັນ: groove ຄວາມທົນທານຕໍ່ຄວາມເລິກ ± 0.1 ມມ; ເສັ້ນຜ່າສູນກາງ 15% ຫາ 20% ນ້ອຍກວ່າເສັ້ນຜ່າສູນກາງຂອງຮາກ thread ສໍາລັບກະດູກຫັກທີ່ສາມາດຄວບຄຸມໄດ້

· ລວງຕັ້ງຂອງຫນ້າດິນທີ່ຮັບຜິດຊອບ: ≤1°

· ຄວາມທົນທານຂອງຄວາມຍາວຂອງ Bolt: ± 2 ມມ; ຄວາມຊື່ຂອງຂາ ≤1‰

6. Anti-slip & ປະສິດທິພາບການເຊື່ອມຕໍ່

· ຕ້ອງການຄ່າສໍາປະສິດຕ້ານການເລື່ອນ μ: ≥0.45 (ຫຼັງຈາກການປິ່ນປົວດ້ວຍ sandblasting / shot blasting)

· ການກະແຈກກະຈາຍທາງສ່ວນຫນ້າຂອງຄວາມກົດດັນ: ≤± 8% ສໍາລັບວິທີການແຮງບິດຂອງແຮງບິດ, ດີກວ່າ ± 15% ຂອງວິທີການແຮງບິດບໍລິສຸດ

· ການ​ປະ​ຕິ​ບັດ​ຄວາມ​ເມື່ອຍ​ລ້າ​: ຜົນ​ບັງ​ຄັບ​ໃຊ້​ທາງ​ສ່ວນ​ຫນ້າ​ຂອງ​ຄວາມ​ເຄັ່ງ​ຕຶງ​ສູງ​ສະ​ກັດ​ກັ້ນ​ການ​ເລື່ອນ​ຂອງ​ພີ່​ນ້ອງ​, ຍົກ​ຊີ​ວິດ​ການ​ບໍ​ລິ​ການ​ຄວາມ​ເມື່ອຍ​ລ້າ​ໂດຍ​ຫຼາຍ​ກ​່​ວາ 30​%

7. ການປິ່ນປົວຜິວຫນ້າ & ປະສິດທິພາບຕ້ານການ corrosion

1. Phosphating (ຕົ້ນຕໍ): ຄວາມຫນາຂອງຮູບເງົາ 5～15 μm, ຄ່າສໍາປະສິດ friction ຫມັ້ນຄົງສໍາລັບສະພາບແວດລ້ອມໃນລົ່ມ

2. galvanizing ອາບນ້ໍາຮ້ອນ: ຄວາມຫນາຂອງຊັ້ນສັງກະສີ ≥85 μmສໍາລັບພື້ນທີ່ເປີດ-air & coastal; thread re-tapping ຫຼັງຈາກ galvanizing ເພື່ອຫຼີກເວັ້ນການ jamming

3. ການເຄືອບ Dacromet: ຄວາມຫນາຂອງຮູບເງົາ 6～10 μm ສໍາລັບສະພາບ corrosion ຫນັກ, ຊີວິດການບໍລິການຕ້ານ corrosion ເພີ່ມຂຶ້ນ 5 ເທົ່າແລະສູງກວ່າ.

8. ການຄວບຄຸມການເຄັ່ງຄັດສຸດທ້າຍ & ມາດຕະຖານການຍອມຮັບ

· ມາດຕະຖານຄຸນສົມບັດຂອງແຮງບິດຕັດ: Spline tail breaks off ຕາມ shear groove, pre-tension force ບັນລຸ 95% ~ 105% ຂອງມູນຄ່າການອອກແບບ

· ການເປີດເຜີຍກະທູ້ທີ່ມີຄຸນວຸດທິ: 2～3 ກະທູ້ທີ່ສົມບູນນອກຫມາກແຫ້ງເປືອກແຂງ

· ຄວາມແມ່ນຍໍາຂອງການກໍ່ສ້າງ: ຄ່າສໍາປະສິດການກະຈາຍແຮງບິດກ່ອນຄວາມດັນຂອງວິທີການຕັດແຮງບິດ ≤0.08, ຕ່ໍາກວ່າ 0.22 ຂອງວິທີແຮງບິດບໍລິສຸດ.
