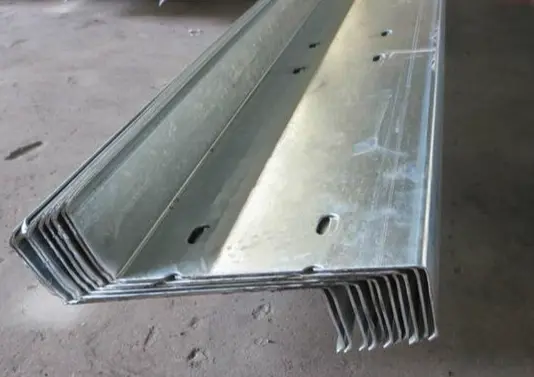

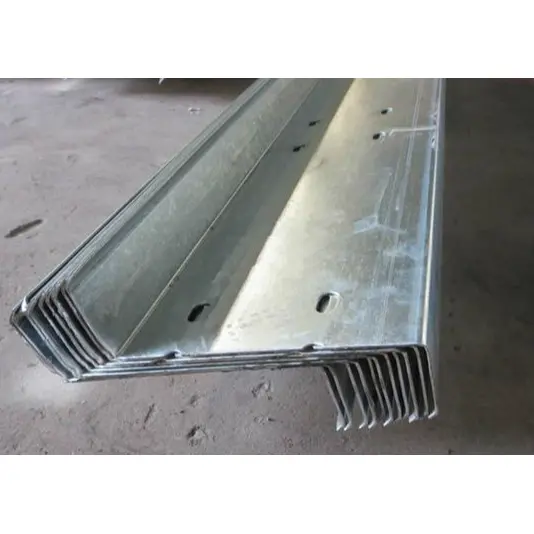

Cold Rolled Z Section Steel Purlins

ເຫຼັກມ້ວນ Z Section ເຢັນຂອງ HAISHENG ແມ່ນແຜ່ນບາງໆ, ໂຄງສ້າງທີ່ຮັບມືໄດ້ໂດຍວິສະວະກໍາໂດຍສະເພາະສໍາລັບມຸງໂຄງສ້າງເຫຼັກ. ບໍ່ເຫມືອນກັບ purlins C-section ທໍາມະດາ, ໂຄງສ້າງ flange inclined ຂອງເຂົາເຈົ້າອະນຸຍາດໃຫ້ມີການຊ້ອນກັນໃນຕອນທ້າຍເພື່ອປະກອບເປັນ beam ໂຫຼດຢ່າງຕໍ່ເນື່ອງ, ຢ່າງຫຼວງຫຼາຍເພີ່ມຄວາມສາມາດໃນການໂຫຼດມຸງໃນຂະນະທີ່ຫຼຸດຜ່ອນການບໍລິໂພກເຫຼັກ. ໃນຖານະທີ່ເປັນຜູ້ສະຫນອງໂຄງສ້າງເຫລໍກແບບປະຕູດຽວ, ພວກເຮົາສະເຫນີຫຼາຍກ່ວາພຽງແຕ່ໂປຣໄຟລ໌ Z-section; ພວກເຮົາສະຫນອງການແກ້ໄຂ purlin ທີ່ສົມບູນແບບທີ່ເຫມາະສົມກັບປັດໃຈເຊັ່ນ: ໄລຍະໂຮງງານ, ການໂຫຼດພະລັງງານລົມໃນທ້ອງຖິ່ນ, ແລະສະພາບແວດລ້ອມການສີດເກືອຕາມແຄມຝັ່ງທະເລ. ພວກເຮົາຈັດການທຸກຢ່າງຕັ້ງແຕ່ຄຸນນະພາບຂອງວັດຖຸດິບ galvanizing ແລະການ punching in-line ກັບການສົ່ງ bundled ຂອງອຸປະກອນເສີມທັງຫມົດ, ດັ່ງນັ້ນການແກ້ໄຂບັນຫາວິສະວະກໍາທົ່ວໄປ - ເຊັ່ນ: ມິຕິມິຕິ, ມາດຕະຖານຕ້ານ corrosion ທີ່ບໍ່ສອດຄ່ອງ, ແລະຄວາມບໍ່ພຽງພໍຂອງໂຄງສ້າງໃນລະຫວ່າງການປະກອບຢູ່ສະຖານທີ່ - ທີ່ເກີດຂຶ້ນໃນເວລາທີ່ຊອກຫາ profile ແລະອຸປະກອນເສີມແຍກຕ່າງຫາກ.

ຄໍານິຍາມຜະລິດຕະພັນແລະຂອບເຂດການນໍາໃຊ້

1. ວັດສະດຸ ແລະຂະບວນການ:

ເຫຼົ່ານີ້ Cold Rolled Z Section Steel Purlins ແມ່ນຜະລິດຈາກ Q235B hot-dip galvanized steel strip ໂດຍໃຊ້ສາຍກອບເຢັນອັດຕະໂນມັດຢ່າງເຕັມສ່ວນສໍາລັບການມ້ວນກອບເປັນຈໍານວນຢ່າງຕໍ່ເນື່ອງ, ສົ່ງຜົນໃຫ້ໄດ້ມາດຕະຖານເຫຼັກແຜ່ນບາງ, ວັດແສງສະຫວ່າງທີ່ມີພາກສ່ວນຕັດຮູບ Z.

2. ຄໍາຮ້ອງສະຫມັກຕົ້ນຕໍ:

ການຕິດຕັ້ງຂ້າງເທິງ beams ມຸງຕົ້ນຕໍ, ພວກເຂົາເຈົ້າສະຫນັບສະຫນູນການໂຫຼດເຕັມຂອງແຜ່ນເຫຼັກ profiled ແລະຊັ້ນ insulation ຂອງມຸງ, ການໂອນການໂຫຼດເຫຼົ່ານີ້ກັບໂຄງສ້າງເຫຼັກຕົ້ນຕໍ. ພວກມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອາຄານໂຮງງານກອບປະຕູແລະມຸງກອບພື້ນທີ່ຍາວ.

3. ລັກສະນະໂຄງສ້າງຫຼັກ:

ອອກແບບດ້ວຍ flanges ທີ່ເປີ້ນພູໃນທິດທາງກົງກັນຂ້າມ, ປາຍສາມາດ overlapped ໂດຍກົງ (staggered) ເພື່ອຂະຫຍາຍຄວາມຍາວ, ການສ້າງລະບົບ beam ຫຼາຍ span ຢ່າງຕໍ່ເນື່ອງ; ນີ້ສະຫນອງຄວາມຕ້ານທານໂຄ້ງໂດຍລວມດີກວ່າເມື່ອທຽບກັບ C-section purlins.

4. ຂໍ້ຈຳກັດໃນການນຳໃຊ້:

ການຕັ້ງຄ່າແບບເລື່ອນ-flange ແມ່ນບໍ່ເຫມາະສົມສໍາລັບການຕິດຕັ້ງແນວຕັ້ງຂອງຝາຜະຫນັງພາຍນອກ; C-sections ແມ່ນທາງເລືອກມາດຕະຖານສໍາລັບ girts ຝາຮັບມື, ໃນຂະນະທີ່ Z-sections ບໍ່ຄ່ອຍຖືກນໍາໃຊ້ສໍາລັບຝາ.

5. ມາດຕະຖານປ້ອງກັນການກັດກ່ອນວັດສະດຸພື້ນຖານ:

galvanizing ອາບນ້ໍາຮ້ອນແມ່ນຂະບວນການມາດຕະຖານ; ຄວາມຫນາຂອງການເຄືອບຈະຕ້ອງ≥80μmສໍາລັບສະຖານທີ່ອຸດສາຫະກໍາພາຍໃນມາດຕະຖານແລະ≥120μmສໍາລັບເຂດຊາຍຝັ່ງທະເລຫຼືທາງເຄມີ corrosive.

ສໍາເລັດການຕັ້ງຄ່າຊຸດການສະຫນອງ

1 ຫຼັກ Z-Section Specifications

ມາດ​ຕະ​ຖານ​ການ​ກໍາ​ນົດ​ພາກ​ສ່ວນ​: ຄວາມ​ສູງ × Flange × Lip (H × B × C)

ຮູບແບບຫຼັກຊັບມາດຕະຖານ: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20

ລະດັບຄວາມຫນາຂອງກໍາແພງທົ່ວໄປ: 1.8mm, 2.0mm, 2.2mm, 2.5mm; ຮຸ່ນທີ່ມີນ້ໍາຫນັກ 3.0mm ສາມາດໃຊ້ໄດ້ສໍາລັບໂຄງການທີ່ກໍາຫນົດເອງ.

2 ອົງປະກອບສະຖຽນລະພາບທາງຂ້າງ

1). Sag rods: Hot-dip galvanized round steel (Φ10, Φ12); ມີຢູ່ໃນປະເພດຊື່ແລະເສັ້ນຂວາງເພື່ອຍັບຍັ້ງການເຄື່ອນທີ່ຂອງພາກສ່ວນ Z ແລະປ້ອງກັນການບິດຫຼືຄວາມບໍ່ສະຖຽນລະພາບພາຍໃຕ້ການໂຫຼດຂອງລົມສູງ.

2). Struts: ທໍ່ທໍ່ເຊື່ອມ galvanized ຈຸ່ມຮ້ອນ (Φ32×2.0); ຕິດ​ຕັ້ງ​ຢູ່​ໃນ​ຈຸດ​ການ​ປ່ຽນ​ແປງ​ຂອງ rods sag ເສັ້ນ​ຂວາງ​ເພື່ອ​ສະ​ຫນອງ​ການ​ສະ​ຫນັບ​ສະ​ຫນູນ rigid​, ການ​ຮັບ​ປະ​ກັນ rods ບໍ່​ມີ​ການ​ຜິດ​ປົກ​ກະ​ຕິ​ໃນ​ການ​ໂຫຼດ​.

3). ວົງເລັບ flange ມຸງ: ເຫຼັກມຸມຂະຫນາດນ້ອຍຫຼືອົງປະກອບ C-section ຂະຫນາດນ້ອຍ; ສ້ອມແຊມກັບ purlin ພາກ Z ຢູ່ສົ້ນຫນຶ່ງແລະເຊື່ອມກັບ beam ເຫຼັກມຸງຢູ່ອື່ນໆ. ເຫຼົ່ານີ້ຕ້ານ purlin overturning ທີ່ເກີດຈາກການດູດລົມທີ່ເຂັ້ມແຂງ; ການຕິດຕັ້ງຫລັງຄາເຕັມແມ່ນບັງຄັບສໍາລັບອາຄານອຸດສາຫະກໍາທີ່ມີຄວາມຍາວເກີນ 18 ແມັດ.

3 ອຸປະກອນເສີມການເຊື່ອມຕໍ່ໂຄງສ້າງພິເສດ

1). Purlin Cleats: ແຜ່ນເຫຼັກ galvanized ຈຸ່ມຮ້ອນ (ຫນາ 3.0mm-5.0mm) welded ລ່ວງຫນ້າກັບຫນ້າດິນເທິງຂອງ beam ມຸງຕົ້ນຕໍ; ພວກເຂົາເຮັດຫນ້າທີ່ເປັນພື້ນຖານສໍາລັບການຍຶດ purlins ພາກສ່ວນ Z.

2). ປະຕູເຊື່ອມ: M12 ຫຼື M14 bolts galvanized ແຊ່ຮ້ອນທີ່ມີຄວາມເຂັ້ມແຂງສູງທີ່ໃຊ້ເພື່ອຮັບປະກັນການຊ້ອນກັນຂອງ purlins ໄດ້.

4 ວັດສະດຸຫຸ້ມຫລັງຄາຊັ້ນເທິງທີ່ເຂົ້າກັນໄດ້

ດ້ານເທິງຂອງ Cold Rolled Z Section Steel Purlins ແມ່ນເຂົ້າກັນໄດ້ກັບ 470/475 ແຜງມຸງແບບຢືນ seam ແລະແຜ່ນເຫຼັກທີ່ມີສີທີ່ມີໂຄງສ້າງມາດຕະຖານ. ມັນຍັງສະຫນັບສະຫນູນລະບົບ enclosure ຫລັງຄາທີ່ສົມບູນທີ່ປະກອບມີ insulation ຄວາມຮ້ອນ, PE breathable membranes, ແລະກະພິບສັນຕາມລວງຍາວ.

ໂຄງ​ການ​ການ​ຕັ້ງ​ຄ່າ Purlin ມາດ​ຕະ​ຖານ​ໂດຍ​ສະ​ຖາ​ນະ​ການ​

ອາຄານໂຮງງານມາດຕະຖານ 1 ຫລັງ ມີຄວາມກວ້າງປານກາງ (ຕ່ຳກວ່າ 15 ແມັດ)

ໃຊ້ຮູບແບບ Z160 × 50 × 20 ທີ່ມີຄວາມຫນາຂອງກໍາແພງ 2.0mm; ມີລັກສະນະເປັນ rods sag ມາດຕະຖານ, ຊ່ອງຫວ່າງແລະສາຍແຂນຫົວເຂົ່າທ້ອງຖິ່ນພຽງແຕ່ຢູ່ໃນ span ກາງຂອງມຸງໄດ້; ທີ່​ເຫມາະ​ສົມ​ສໍາ​ລັບ​ການ​ພາຍ​ໃນ​, ສາງ​ປຸງ​ແຕ່ງ​ປະ​ຊຸມ​ສະ​ໄຫມ​ໂດຍ​ບໍ່​ມີ​ການ​ເຊາະ​ເຈື່ອນ​ພະ​ລັງ​ງານ​ລົມ​ທີ່​ສໍາ​ຄັນ​.

2 ອາຄານໂຮງງານໂຄງສ້າງເຫຼັກຂະໜາດໃຫຍ່ (18m–30m)

ໃຊ້ແບບ Z180 ແລະ Z200 ທີ່ມີຄວາມຫນາຂອງກໍາແພງ 2.0mm-2.2mm; ມີໂຄງຮ່າງອັນເຕັມທີ່ຂອງ rods sag ຊື່ແລະເສັ້ນຂວາງຕາມຄວາມຍາວທັງຫມົດແລະ knee braces ໃນທົ່ວ span ຢ່າງເຕັມທີ່ເພື່ອທົນກັບນ້ໍາຫນັກຕົນເອງຂອງມຸງແລະແຮງດັນລົມແຮງ.

3 ເຂດທີ່ມີລົມແຮງສູງຊາຍຝັ່ງ ແລະ ມຸງກອບພື້ນທີ່ກວ້າງ

ໃຊ້ໂປຣໄຟລ໌ສ່ວນ Z ທີ່ມີຄວາມໜາ (2.2 ມມ-2.5 ມມ) ທີ່ມີໄລຍະຫ່າງ rod sag ໃກ້ຊິດ ແລະ ແຜ່ນຮອງຫົວເຂົ່າຕິດຕັ້ງຕະຫຼອດມຸງ; ຄວາມຫນາຂອງຊັ້ນ galvanizing ແມ່ນເພີ່ມຂຶ້ນເປັນ120μmເພື່ອຕ້ານ corrosion ເກືອທະເລແລະ gusts ຂອງລົມສູງ.

Z-Section Steel ທຽບກັບ C-Section Steel

1. ຄວາມແຕກຕ່າງຂອງໂຄງສ້າງຂ້າມພາກ:

Cold Rolled Z Section Steel Purlins ມີ flanges inclined, ໃຫ້ປາຍທີ່ຈະ overlap ແລະປະກອບເປັນໂຄງສ້າງ beam ຢ່າງຕໍ່ເນື່ອງ; C-section steel purlins ມີ flanges ຮາບພຽງທີ່ສາມາດ butt-jointed, ຜົນອອກມາໃນພຶດຕິກໍາໂຄງສ້າງພຽງແຕ່ສະຫນັບສະຫນູນ.

2. ສະຖານະການນຳໃຊ້:

Z-section ເຫຼັກແມ່ນເຫມາະສົມສໍາລັບ pitched ມຸງແລະການນໍາໃຊ້ span ຍາວ; ເຫຼັກກ້າ C-section ແມ່ນຖືກນໍາໃຊ້ທົ່ວໄປສໍາລັບ girts ກໍາແພງໂຮງງານຜະລິດແລະມຸງທີ່ມີ spans ຂອງ 12 ແມັດຫຼືຫນ້ອຍກວ່າ.

3. ການປະຕິບັດໂຄງສ້າງ:

ດ້ວຍຂະໜາດຂອງພາກຕັດທີ່ຄືກັນ, ເຫຼັກກ້າພາກ Z ປະສົບກັບຊ່ວງເວລາໂຄ້ງເຄິ່ງກາງທີ່ຕ່ຳລົງ, ຊ່ວຍໃຫ້ໄລຍະຫ່າງຫລັງຄາມີໄລຍະຫ່າງຫຼາຍຂື້ນ.

ຫ້າຂໍ້ໄດ້ປຽບການປະຕິບັດຫຼັກ

1. ຄວາມເໝາະສົມດ້ານໂຄງສ້າງສຳລັບມຸງຫຼັງຄາ:

flanges inclined ສອດຄ່ອງຕາມທໍາມະຊາດກັບເປີ້ນພູຂອງມຸງ, ຮັກສາດ້ານເທິງຂອງ purlin ຂະຫນານກັບກະດານຫລັງຄາ; ນີ້​ຮັບ​ປະ​ກັນ​ການ​ຍົກ​ຍ້າຍ​ການ​ໂຫຼດ​ເປັນ​ແນວ​ຕັ້ງ​, ເປັນ​ເອ​ກະ​ພາບ​ແລະ​ລົບ​ລ້າງ​ການ​ໂຫຼດ eccentric​.

2. ການຕິດຕັ້ງຊ້ອນກັນທີ່ມີປະສິດທິພາບ:

flanges ທັງສອງສົ້ນຂອງ profile ສາມາດ overlapped ໂດຍກົງເພື່ອຂະຫຍາຍຄວາມຍາວໂດຍບໍ່ມີການ splicing ເພີ່ມເຕີມ; bolting ງ່າຍດາຍສໍາເລັດການຂະຫຍາຍ, ຢ່າງຫຼວງຫຼາຍຫຼຸດຜ່ອນເວລາການກໍ່ສ້າງມຸງ.

3. ຄວາມໝັ້ນຄົງດ້ານຂ້າງທີ່ເໜືອກວ່າ:

ພາກສ່ວນດັ່ງກ່າວໃຫ້ຄວາມແຂງກະດ້າງໂດຍລວມສູງແລະຄວາມຕ້ານທານທີ່ເຂັ້ມແຂງຕໍ່ຄວາມກົດດັນດ້ານຂ້າງແລະການບິດເບືອນການບິດເບືອນ, ໃຫ້ແນ່ໃຈວ່າມຸງມີຄວາມຫມັ້ນຄົງໃນເວລາທີ່ມີລົມແຮງ.

4. ນ້ຳໜັກເບົາ ແລະປະຫຍັດວັດສະດຸ:

ສໍາລັບ span ມຸງດຽວກັນແລະຄວາມຕ້ອງການການໂຫຼດ, ເຫຼັກ Z-section ອະນຸຍາດໃຫ້ສໍາລັບພາກສ່ວນຂ້າມຂະຫນາດນ້ອຍຫຼືຝາບາງໆ, ຫຼຸດຜ່ອນຈໍານວນເຫຼັກທີ່ໃຊ້ຕໍ່ພື້ນທີ່ຫນ່ວຍແລະຫຼຸດລົງການໂຫຼດໃນກອບເຫຼັກຕົ້ນຕໍ.

5. ສະດວກສະບາຍ Prefabricated Assembly:

ຂຸມ Bolt ສໍາລັບ splicing ແມ່ນທາງສ່ວນຫນ້າຂອງເຈາະຢູ່ໃນໂຮງງານ; ການຕິດຕັ້ງຢູ່ໃນບ່ອນຕ້ອງການພຽງແຕ່ໃສ່ bolt ແລະການແຫນ້ນແຫນ້ນ - ກໍາຈັດຄວາມຕ້ອງການເຈາະຢູ່ບ່ອນ - ສົ່ງຜົນໃຫ້ມີການເຊື່ອມຕໍ່ທີ່ປອດໄພແລະສິ່ງເສດເຫຼືອໃນການກໍ່ສ້າງຫນ້ອຍທີ່ສຸດ.

ຄວາມແຕກຕ່າງທີ່ ສຳ ຄັນທຽບກັບຜະລິດຕະພັນທີ່ແຂ່ງຂັນ

1. ພຶດຕິກໍາ Beam ຢ່າງຕໍ່ເນື່ອງ: ການປະຫຍັດວັດສະດຸສໍາລັບການຍືດຍາວ

ເມື່ອທັບຊ້ອນກັນ, Cold Rolled Z Section Steel Purlins ປະກອບເປັນ beam ຢ່າງຕໍ່ເນື່ອງຫຼາຍ span, ປະສິດທິຜົນຫຼຸດຜ່ອນຊ່ວງເວລາບິດກາງ. ພາຍໃຕ້ເງື່ອນໄຂການໂຫຼດແລະ span ດຽວກັນ, ຂໍ້ມູນສະເພາະຂະຫນາດນ້ອຍສາມາດຖືກນໍາໃຊ້ເມື່ອທຽບກັບເຫຼັກ C-section, ຫຼຸດລົງຄ່າໃຊ້ຈ່າຍໃນການຈັດຊື້ເຫຼັກໂດຍລວມ. ໃນທາງກົງກັນຂ້າມ, ເຫຼັກກ້າ C-section ປົກກະຕິແລ້ວແມ່ນອີງໃສ່ການເຊື່ອມຕໍ່ແບບງ່າຍດາຍ; ຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມຍາວຮຽກຮ້ອງໃຫ້ມີສ່ວນຂ້າມຂະຫນາດໃຫຍ່, ເຮັດໃຫ້ການບໍລິໂພກວັດສະດຸສູງຂຶ້ນ.

2 Superior Sectional Bending Strength ຄວາມເຂັ້ມແຂງ

ເນື່ອງຈາກຄວາມສູງແລະຄວາມຫນາຂອງຝາທີ່ຄືກັນ, ພາກ Z ສະຫນອງຊ່ວງເວລາທີ່ສູງກວ່າຂອງ inertia ຕາມແກນທີ່ເຂັ້ມແຂງຂອງມັນເມື່ອທຽບກັບເຫຼັກກ້າພາກ C. ມັນສະຫນອງຄວາມສາມາດໃນການຮັບນ້ໍາຫນັກໃນແນວຕັ້ງທີ່ເຫນືອກວ່າແລະຄວາມຕ້ານທານກັບຫິມະຕົກຫນັກແລະລົມແຮງ, ເຮັດໃຫ້ມັນເປັນທາງເລືອກທີ່ມັກສໍາລັບໂຄງການ coastal ແລະໂຄງສ້າງກອບພື້ນທີ່ຂະຫນາດໃຫຍ່.

3 ເຫມາະສົມຢ່າງສົມບູນສໍາລັບຫລັງຄາທີ່ສູງຊັນ

ໂຄງສ້າງ flange inclined ເປັນທໍາມະຊາດທີ່ເຫມາະສົມກັບມຸງ sloped, ຮັບປະກັນການສະຫນັບສະຫນູນທີ່ຫມັ້ນຄົງໂດຍບໍ່ມີຄວາມສ່ຽງຕໍ່ການໂຫຼດດ້ານຫນຶ່ງ, ທີ່ບໍ່ສະຫນັບສະຫນູນມັກຈະພົບເຫັນກັບ C-sections; flanges ຮາບພຽງຂອງ C-sections ສາມາດເຮັດໃຫ້ eccentricity ໂຫຼດເທິງເປີ້ນພູ steep, ນໍາໄປສູ່ການ deflection ແລະ deformation ໃນໄລຍະເວລາ.

4 ຂໍ້ໄດ້ປຽບຄ່າໃຊ້ຈ່າຍໂດຍລວມທີ່ສໍາຄັນ

ການ​ນໍາ​ໃຊ້​ເຫຼັກ​ກ້າ Z-section ສໍາ​ລັບ​ການ​ມຸງ​ຂະ​ຫນາດ​ໃຫຍ່​ອະ​ນຸ​ຍາດ​ໃຫ້​ສໍາ​ລັບ​ການ​ຫຼຸດ​ຜ່ອນ​ການ​ສະ​ເພາະ profile ແລະ​ການ​ບໍ​ລິ​ໂພກ​ເຫຼັກ​ກ້າ​ທັງ​ຫມົດ​. ນ້ ຳ ໜັກ ຕົວຂອງມັນເອງແມ່ນຕໍ່າກວ່າເຫຼັກທໍ່ມ້ວນຮ້ອນແບບດັ້ງເດີມ; ນ້ ຳ ໜັກ ເກີນຂອງເຫຼັກຊ່ອງທາງບໍ່ພຽງແຕ່ເຮັດໃຫ້ຄ່າໃຊ້ຈ່າຍຂອງວັດສະດຸເທົ່ານັ້ນແຕ່ຍັງເພີ່ມຄ່າໃຊ້ຈ່າຍຂອງ beams ຕົ້ນຕໍແລະການກໍ່ສ້າງພື້ນຖານ, ເຊິ່ງແມ່ນເຫດຜົນທີ່ວ່າເຫຼັກກ້າຊ່ອງທາງມ້ວນຮ້ອນສ່ວນໃຫຍ່ໄດ້ຖືກຕັດອອກສໍາລັບ purlins ມຸງໃນອາຄານອຸດສາຫະກໍາເຫຼັກແສງສະຫວ່າງທີ່ທັນສະໄຫມ.

5 ຂໍ້ດີຄູ່: ຄວາມຕ້ານທານຕໍ່ການກັດກ່ອນແລະການກໍ່ສ້າງຍາວ

ຜະລິດໂດຍຜ່ານຂະບວນການ galvanizing ອາບນ້ໍາຮ້ອນປະສົມປະສານ, ມັນຕອບສະຫນອງມາດຕະຖານການຕ້ານການ corrosion ຄູ່ (80μmສໍາລັບພື້ນທີ່ໃນນ້ໍາ, 120μmສໍາລັບເຂດຊາຍຝັ່ງທະເລ), ຮັບປະກັນຄວາມຕ້ານທານກັບ rust ໃນໄລຍະການນໍາໃຊ້ກາງແຈ້ງໃນໄລຍະຍາວ. ສໍາລັບ spans ມຸງຍາວ, ພາກສ່ວນສາມາດ lapped ໂດຍກົງເພື່ອຂະຫຍາຍຄວາມຍາວໂດຍບໍ່ມີການ splicing segmented, ສົ່ງຜົນໃຫ້ຄວາມໄວໃນການຕິດຕັ້ງໂດຍລວມໄວຫຼາຍເມື່ອທຽບກັບ butt-jointing ທີ່ຕ້ອງການສໍາລັບ C-sections.

6 ສະຫຼຸບການປຽບທຽບກັບຜະລິດຕະພັນທີ່ແຂ່ງຂັນ

1). C-section purlins: ນໍາໃຊ້ໂຄງສ້າງ butt-joint ສະຫນັບສະຫນູນພຽງແຕ່; ເຫມາະສໍາລັບລະບົບກໍາແພງໂຮງງານແລະຫລັງຄາຂະຫນາດນ້ອຍ (ຕ່ໍາກວ່າ 15m).

2). ເຫລໍກຊ່ອງທາງມ້ວນຮ້ອນ: ນ້ໍາຫນັກຕົນເອງສູງແລະຄ່າໃຊ້ຈ່າຍສູງ; ບໍ່ຄ່ອຍໃຊ້ໃນລະບົບຊອງຈົດໝາຍເຫຼັກອ່ອນ.

3). Z-section purlins: ອະນຸຍາດໃຫ້ສໍາລັບການ lapped, ຮັບຜິດຊອບການໂຫຼດຢ່າງຕໍ່ເນື່ອງແລະສະຫນອງການຕ້ານການໂຄ້ງທີ່ດີເລີດ; ອອກແບບສະເພາະສຳລັບຫຼັງຄາທີ່ສູງຊັນ, ມີຂະໜາດໃຫຍ່.

ຂະບວນການຜະລິດແບບເຢັນຂອງໂຮງງານທີ່ໄດ້ມາດຕະຖານ

1 ການກວດກາວັດຖຸດິບທີ່ເຂົ້າມາ

ວັດຖຸດິບສໍາລັບ Cold Rolled Z Section Steel Purlins is Q235B hot-dip galvanized steel strip. ແຕ່ລະຊຸດໄດ້ຖືກກວດສອບຄວາມຫນາຂອງເສັ້ນດ່າງແລະຄວາມຫນາຂອງຊັ້ນ galvanizing ເມື່ອມາຮອດ; ການເຄືອບສັງກະສີຕ້ອງມີຢ່າງຫນ້ອຍ80μmສໍາລັບການນໍາໃຊ້ພາຍໃນແລະ120μmສໍາລັບການນໍາໃຊ້ coastal. ພື້ນຜິວໄດ້ຖືກກວດກາສໍາລັບຂໍ້ບົກພ່ອງເຊັ່ນ: ຈຸດທີ່ບໍ່ເຄືອບ, ການປອກເປືອກ, ງໍແຂງ, ຫຼືຮອຍຂີດຂ່ວນ; ວັດສະດຸທີ່ບໍ່ສອດຄ່ອງຈະຖືກກັກກັນທັນທີ ແລະບໍ່ລວມເຂົ້າໃນການຜະລິດ. ຄວາມຫນາຂອງກໍາແພງມາດຕະຖານການຜະລິດປະກອບມີ 1.8mm, 2.0mm, 2.2mm, ແລະ 2.5mm.

2 Uncoiling, Leveling, ແລະການໃຫ້ອາຫານ

ທໍ່ເຫຼັກຖືກຍົກໃສ່ rack loading, ແລະ uncoiler ປ່ອຍແຖບ. ອຸປະກອນການປັບລະດັບການກໍາຈັດຄວາມກົດດັນຂອງທໍ່, ໃນຂະນະທີ່ຫນ່ວຍບໍລິການແມ່ນອຸປະກອນທີ່ມີລະບົບການແກ້ໄຂ photoelectric ດ້ານສອງດ້ານເພື່ອປ້ອງກັນບໍ່ໃຫ້ອາຫານ misalignment ແລະຮັບປະກັນຂະຫນາດຂອງພາກຕັດທີ່ເປັນເອກະພາບ.

3 ການສ້າງແບບເຢັນຢ່າງຕໍ່ເນື່ອງ (ຂະບວນການຫຼັກ)

ຫຼາຍຊຸດຂອງມ້ວນກອບເປັນຈໍານວນກ້າວໄປຂ້າງຫນ້າຂອງແຜ່ນເຫຼັກ, ມ້ວນເປັນຮູບ Z - ປະກອບດ້ວຍ flanges inclined ແລະ inward-curled ຮິມຝີປາກ - ໃນເວລາດຽວ. ຂະບວນການດັ່ງກ່າວເຮັດໃຫ້ການຜະລິດຂະຫນາດໃຫຍ່ຂອງລະດັບມາດຕະຖານຢ່າງເຕັມທີ່ຈາກ Z140 ຫາ Z300; ເຄື່ອງມືຄົງທີ່ຮັບປະກັນຄວາມທົນທານຂອງມິຕິທີ່ສາມາດຄວບຄຸມໄດ້.

4 Servo-Driven Flying Saw ສໍາລັບຄວາມຖືກຕ້ອງຕັດຕໍ່ຄວາມຍາວ

ວັດສະດຸຖືກຕັດຢ່າງແນ່ນອນອອນໄລນ໌ກັບຄວາມຍາວທີ່ຕ້ອງການໂດຍໂຄງການຂອງລູກຄ້າ. ເລື່ອຍບິນໄຮໂດຼລິກຜະລິດການຕັດທີ່ສະອາດ, ລຽບ, ຫຼີກເວັ້ນການຜິດປົກກະຕິຂອງພາກສ່ວນຈາກການປວດຫຼື burrs ຫຼາຍເກີນໄປ.

5 End-Lap Punching

ຮູ Bolt ຖືກ punched ຢູ່ທັງສອງສົ້ນຂອງໂປຣໄຟລ໌ເພື່ອຄວາມສະດວກໃນການຊ້ອນກັນຢູ່ໃນສະຖານທີ່ແລະການເຊື່ອມຕໍ່ bolted. ຊ່ອງຫວ່າງຂຸມມາດຕະຖານກໍາຈັດຄວາມຕ້ອງການເຈາະເພີ່ມເຕີມໃນລະຫວ່າງການຕິດຕັ້ງ.

6 ການກວດກາຜະລິດຕະພັນສຸດທ້າຍ

1). ການ​ວັດ​ແທກ​ຕົວ​ຈິງ​ຂອງ​ຄວາມ​ສູງ​ພາກ​ສ່ວນ​, width flange​, ຂະ​ຫນາດ​ປາກ​, ແລະ​ຄວາມ​ຫນາ​ຂອງ​ຝາ​ເພື່ອ​ກວດ​ສອບ​ການ​ສອດ​ຄ່ອງ​ກັບ​ສະ​ເພາະ​ຄໍາ​ສັ່ງ​;

2). ການກວດກາສໍາລັບຂໍ້ບົກພ່ອງເຊັ່ນ: bowing ຂ້າງ, ບິດ, ຫຼືຄວາມເສຍຫາຍຂອງການເຄືອບ galvanized; ຜະລິດຕະພັນທີ່ບົກພ່ອງຖືກຈັດຮຽງອອກສໍາລັບ rework.

7 ການຫຸ້ມຫໍ່ແລະການຫຸ້ມຫໍ່ທີ່ມີການຈັດຕັ້ງ

Z-purlins ຂອງຕົວແບບດຽວກັນ, ຄວາມຫນາຂອງກໍາແພງ, ແລະຄວາມຍາວແມ່ນຖືກມັດເຂົ້າກັນ. ໄມ້ພາເລດຖືກຈັດໃສ່ຢູ່ດ້ານລຸ່ມເພື່ອປ້ອງກັນ, ແລະປ້າຍກໍານົດຕົວຕົນຖືກຕິດຢູ່, ລະບຸຕົວແບບ, ຄວາມຫນາຂອງຝາ, ຄວາມຍາວສ່ວນບຸກຄົນ, ປະລິມານການຂົນສົ່ງ, ແລະຊື່ໂຄງການທີ່ສອດຄ້ອງກັນ.

8 ການປຸງແຕ່ງພ້ອມໆກັນແລະການຫຸ້ມຫໍ່ຂອງອົງປະກອບເສີມ

ຊຸດອຸປະກອນເສີມທີ່ສົມບູນໄດ້ຖືກປຸງແຕ່ງພ້ອມໆກັນ: ເຊືອກຜູກຖືກຜະລິດໂດຍການຕັດເຫຼັກ Φ10/Φ12 ຮອບ, ມ້ວນທັງສອງສົ້ນ, ແລະໃຊ້ galvanizing ອາບນ້ໍາຮ້ອນ; struts ແມ່ນເຮັດໄດ້ໂດຍການຕັດແລະການປຸງແຕ່ງΦ32×2.0 welded ທໍ່; ແລະ ວົງເລັບ eaave ແລະ cleats purlin ແມ່ນຜະລິດໂດຍຜ່ານການໂຄ້ງ. ອົງປະກອບທັງຫມົດຜ່ານການ galvanizing, ຖືກຈັດຮຽງແລະໃສ່ກ່ອງ, ແລະຖືກຈັດສົ່ງໃນຊຸດດຽວກັນກັບ Z-purlins.

9 ມາດຕະຖານຂັ້ນຕອນການຕິດຕັ້ງຢູ່ບ່ອນ

1). ການເຊື່ອມໂລຫະແລະຮັບປະກັນການຈຸ່ມຮ້ອນ purlin purlin cleats ກັບດ້ານເທິງຂອງ beams ເຫຼັກມຸງ;

2). ຊ້ອນທ້າຍຂອງ Z-purlins ໃນການຈັດລຽງ staggered, ໃສ່ແລະ tighten bolts M12 / M14 ເພື່ອສ້າງເປັນ beam ໂຫຼດຢ່າງຕໍ່ເນື່ອງ;

3). ຕິດຕັ້ງເຊືອກຜູກຊື່ແລະເສັ້ນຂວາງ, ນໍາໃຊ້ struts sleeve ເພື່ອເສີມສ້າງສະຖຽນລະພາບດ້ານຂ້າງ; ຕິດຕັ້ງວົງເລັບ eaave ຕະຫຼອດສໍາລັບພາກສ່ວນມຸງຍາວ.

ຂໍ້ມູນຈໍາເພາະປະສິດທິພາບທີ່ສໍາຄັນ

1 ຂໍ້ມູນຈໍາເພາະຂອງວັດຖຸດິບ

1). ເກຣດວັດສະດຸ: Q235B hot-dip galvanized steel strip

2). Galvanizing ມາດຕະຖານ: ≥80μmສໍາລັບມາດຕະຖານ inland; ≥120μmສໍາລັບເຂດແຄມທະເລແລະເຂດອຸດສາຫະກໍາເຄມີ

3). ຄວາມຫນາຂອງກໍາແພງມາດຕະຖານ: 1.8mm, 2.0mm, 2.2mm, 2.5mm; ຮຸ່ນ 3.0mm ທີ່ມີນ້ໍາຫນັກຕາມຄໍາຮ້ອງຂໍ

4). ຄຸນສົມບັດກົນຈັກ: ຄວາມເຂັ້ມແຂງຜົນຜະລິດ ≥235 MPa; ຊ່ວງຄວາມແຮງ tensile 375 MPa–500 MPa

2 ອັນເຕັມທີ່ຂອງຂໍ້ມູນຈໍາເພາະຂ້າມພາກສ່ວນ (H × B × C)

Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20

ຫມາຍເຫດການນໍາໃຊ້: ຜະລິດຕະພັນເຫຼັກກ້າ Z-section ແມ່ນແນະນໍາພຽງແຕ່ສໍາລັບຄໍາຮ້ອງສະຫມັກຫລັງຄາທີ່ຮັບຜິດຊອບ; ໃຊ້ເປັນ purlins ຝາແມ່ນບໍ່ແນະນໍາໃຫ້. 3 ເອກະສານອ້າງອີງສຳລັບນ້ຳໜັກຫົວໜ່ວຍທິດສະດີຂອງຕົວແບບກະແສຫຼັກ (kg/m)

- Z160×50×20: 2.0mm ≈ 4.58kg/m; 2.2ມມ≈ 5.03ກກ/ມ

- Z180×60×20: 2.0mm ≈ 5.21kg/m; 2.2ມມ≈ 5.72ກກ/ມ

4 ຂໍ້ກໍານົດດ້ານວິຊາການສໍາລັບຊຸດອຸປະກອນເສີມທີ່ສົມບູນ

1. Sag rods: Φ10, Φ12 Q235 hot-dip galvanized ເຫຼັກມົນ; ສິ້ນສຸດຄຸນນະສົມບັດມ້ວນກະທູ້;

2. ແຂນ Strut: Φ32×2.0 ທໍ່ເຫລໍກ seamless;

3. ເຊືອກຜູກ Eave (ໂຄ້ງເຂົ່າ): 1.8mm–2.0mm ເຫຼັກ C-section ຂະຫນາດນ້ອຍຫຼືເຫຼັກມຸມ; ອົງປະກອບທີ່ສໍາຄັນສໍາລັບມຸງທີ່ມີລົມສູງ;

4. ອຸປະກອນເຊື່ອມຕໍ່: ຖົງຢາງ Purlin ເຮັດດ້ວຍແຜ່ນເຫຼັກກ້ານຸ້ມ ໜາ 3.0–5.0 ມມ; bolts ແກ້ໄຂແມ່ນ M12 / M14 ອາບນ້ໍາຮ້ອນ galvanized bolts ມີຄວາມເຂັ້ມແຂງສູງ.

5 ເງື່ອນໄຂການຄັດເລືອກໂດຍອີງໃສ່ສະຖານະການຄໍາຮ້ອງສະຫມັກ

1. ມຸງ span ຂະຫນາດນ້ອຍຫາກາງ (span ≤ 15m): Z160 × 50 × 20, ຄວາມຫນາຂອງກໍາແພງ 2.0mm;

2. ອາຄານໂຮງງານຂະຫນາດໃຫຍ່ (18–30m): ແບບ Z180 ຫຼື Z200, ຄວາມຫນາຂອງກໍາແພງ 2.0–2.2mm; rods sag ຕິດຕັ້ງໃນທົ່ວ span ເຕັມ; ວົງເລັບ eave ຕິດຕັ້ງຢ່າງຕໍ່ເນື່ອງຕາມຫລັງຄາ;

3. ເຂດແຄມຝັ່ງທະເລທີ່ມີລົມແຮງ ແລະ ສະພາບແວດລ້ອມທີ່ກັດເຊາະ: ເລືອກໂປຣໄຟລໜາ 2.2–2.5 ມມ; ຫຼຸດຜ່ອນໄລຍະຫ່າງການຕິດຕັ້ງ rod sag; ເພີ່ມຄວາມຫນາຂອງຊັ້ນ galvanizing ເປັນ 120μm.

6 ລັກສະນະໂຄງສ້າງທີ່ສໍາຄັນ

flanges sloped ອະນຸຍາດໃຫ້ສໍາລັບການ overlapping ໃນຕອນທ້າຍ, ການສ້າງລະບົບໂຄງສ້າງ beam ຢ່າງຕໍ່ເນື່ອງ; ສໍາລັບຂະຫນາດຕັດກັນດຽວກັນ, Cold Rolled Z Section Steel Purlins ສະຫນອງຄວາມຕ້ານທານການໂຄ້ງທີ່ເຫນືອກວ່າເມື່ອທຽບກັບເຫຼັກກ້າ C-section, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບໂຄງການມຸງໂຄງສ້າງເຫຼັກຂະຫນາດໃຫຍ່ທັງຫມົດ.

FAQ

1. ຖາມ: ຂ້ອຍຄວນຈໍາແນກແລະເລືອກແນວໃດລະຫວ່າງເຫຼັກກ້າພາກ Z ແລະເຫຼັກກ້າພາກ C?

A: ໃຊ້ເຫຼັກກ້າ C-section ສໍາລັບຫລັງຄາສັ້ນ (ຕ່ໍາກວ່າ 15m) ແລະຝາພາຍນອກໂຮງງານທີ່ຮັບຜິດຊອບ; ບູລິມະສິດຂອງເຫຼັກກ້າພາກ Z ສໍາລັບຫລັງຄາ, ອາຄານໂຮງງານຂະຫນາດໃຫຍ່ (ຫຼາຍກວ່າ 18 ແມັດ), ແລະມຸງກອບພື້ນທີ່ໃນເຂດຊາຍຝັ່ງທີ່ມີລົມແຮງ.

2. Q: ການປ້ອງກັນການກັດກ່ອນແມ່ນຮັບປະກັນແນວໃດສໍາລັບເຫຼັກກ້າ Z-section ໃນໂຄງການ coastal?

A: ຄໍາສັ່ງສໍາລັບເຂດຊາຍຝັ່ງທະເລແມ່ນຜະລິດໂດຍໃຊ້ແຜ່ນເຫຼັກຮ້ອນ galvanized ຫນາ 120μm; ອົງປະກອບຂອງອຸປະກອນເສີມທັງໝົດ - ເຊັ່ນ: ຮອຍຕີນກາ, ຜ້າປູພື້ນ, ແລະເຊືອກຜູກ eave - ດໍາເນີນການຂະບວນການ galvanization ທີ່ຫນັກແຫນ້ນດຽວກັນເພື່ອປ້ອງກັນບໍ່ໃຫ້ພວກມັນເປັນ rusting ກ່ອນພາກສ່ວນໂຄງສ້າງຕົ້ນຕໍ.

3. ຖາມ: ທ່ານສະເຫນີການຕັດຄວາມຍາວທີ່ກໍາຫນົດເອງແລະສະຫນອງຊຸດອຸປະກອນເສີມສໍາລັບການຂົນສົ່ງບໍ?

A: ພວກເຮົາສະຫນັບສະຫນູນການຕັດກັບຄວາມຍາວທີ່ກໍານົດໄວ້ໃດໆ. ອຸປະກອນເສີມອັນເຕັມທີ່ - ລວມທັງ rods sag, struts, eave braces, purlin cleats, ແລະ bolts ເຊື່ອມຕໍ່ - ສາມາດຖືກຈັບຄູ່ກັບ span ໂຮງງານຜະລິດສະເພາະແລະຂໍ້ກໍາຫນົດການໂຫຼດພະລັງງານລົມແລະສົ່ງຮ່ວມກັນໃນຖັງດຽວ.

4. ຖາມ: ເຫຼັກພາກ Z ສາມາດຖືກນໍາໃຊ້ໂດຍກົງເປັນ purlins ຝາ?

A: ມັນບໍ່ໄດ້ຖືກແນະນໍາ; flanges inclined ເຮັດ​ໃຫ້​ມັນ​ຍາກ​ທີ່​ຈະ​ຕິດ​ຫມູ່​ຄະ​ນະ​ກໍາ​ແພງ​ຫີນ​ຕັ້ງ flush​. ເຫຼັກກ້າ C-section ແມ່ນທາງເລືອກມາດຕະຖານສໍາລັບ purlins ຝາທີ່ຮັບຜິດຊອບການໂຫຼດ.
