ລະບົບສາຍແຂນເຫຼັກກ້າແນວນອນ

ການຕິດຕັ້ງພາຍໃນຍົນຂອງ flange ເທິງຫຼືລຸ່ມຂອງ beam ມຸງໃນການຕັ້ງຄ່າ "X" (ຂ້າມ), Horizontal Structural Steel Bracing Systems ແມ່ນສໍາຄັນສໍາລັບຄວາມຫມັ້ນຄົງທາງດ້ານພື້ນທີ່ຂອງອາຄານອຸດສາຫະກໍາ. ພວກມັນເຮັດວຽກຕົ້ນຕໍໃນຄວາມກົດດັນຫຼາຍກວ່າການບີບອັດແລະເຮັດວຽກຮ່ວມກັນກັບເຊືອກຜູກແລະເຊືອກຜູກຫົວເຂົ່າເພື່ອສ້າງລະບົບການຕໍ່ຕ້ານດ້ານຂ້າງຂອງຫລັງຄາ.

1. ຫນ້າທີ່ຜະລິດຕະພັນ

ໂອນແຮງລົມຈາກຝາ gable ແລະກໍາລັງ seismic ຕາມລວງນອນໄປຫາ rods tie ຢູ່ tops ຖັນ, ຕໍ່ມາ channeling ໃຫ້ເຂົາເຈົ້າລົງກັບ bracing inter-column ແລະເຂົ້າໄປໃນພື້ນຖານ; ຍັບຍັ້ງການເຄື່ອນຍ້າຍທາງຂ້າງຂອງ beam ເຫຼັກກ້າມຸງ, ປ້ອງກັນບໍ່ໃຫ້ tipping ດ້ານຂ້າງໂດຍລວມຫຼືຄວາມບໍ່ສະຖຽນລະພາບຂອງໂຄງສ້າງຫລັງຄາ.

2. ວັດສະດຸທົ່ວໄປ

1). ຄໍາຮ້ອງສະຫມັກມາດຕະຖານ: ເຫຼັກມຸມເທົ່າທຽມກັນ (L50 × 5, L63 × 5, L70 × 6);

2). ສິ່ງອໍານວຍຄວາມສະດວກດ້ານຄວາມຍາວ, ການໂຫຼດຫນັກ, ຫຼືຄວາມທົນທານຕໍ່ແຜ່ນດິນໄຫວ: ຂະຫນາດນ້ອຍທີ່ມີເສັ້ນຜ່າກາງເປັນຮູວົງມົນ (CHS); ວັດສະດຸມາດຕະຖານແມ່ນ Q235B, ມີ Q355B ໃຊ້ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີນ້ໍາຫນັກ.

3. ສະຖານທີ່ຕິດຕັ້ງ

ຕິດຕັ້ງຢູ່ໃນອ່າວທ້າຍຂອງມຸງແລະ bays flanking ຂໍ້ຕໍ່ການຂະຫຍາຍຕົວເພື່ອສ້າງ diaphragm ໂຄງສ້າງ rigid.

ການຕັ້ງຄ່າມາດຕະຖານທີ່ມາຈາກໂຮງງານຜະລິດ

1. ອົງປະກອບເບກຫຼັກ

ສະ​ມາ​ຊິກ cross-bracing (ເຫຼັກ​ກ້າ​ມຸມ​ຫຼື CHS​) ສະ​ຫນອງ​ໃຫ້​ເປັນ​ຫົວ​ຫນ່ວຍ fabricated ບຸກ​ຄົນ​; ຄູ່ຂອງສະມາຊິກຂ້າມຂວາງພາຍໃນອ່າວດຽວປະກອບເປັນຊຸດເຊືອກຜູກຕາມແນວນອນທີ່ສົມບູນ.

2. ອຸປະກອນເຊື່ອມຕໍ່ສິ້ນສຸດ

1. ແຜ່ນເຊື່ອມຕໍ່ທ້າຍ: ໂຮງງານຜະລິດແຜ່ນເຫຼັກກ້າ 8–14 ມມ ເຊື່ອມກັບສົ້ນທັງສອງຂອງສະມາຊິກວົງເລັບ, ປະກອບດ້ວຍຮູລັອດທີ່ເຈາະໄວ້ລ່ວງໜ້າສຳລັບ bolting ກັບ flanges beam ເຫຼັກກ້າ;

2. ແຜ່ນສະລັບກັນຂ້າມກາງ: ແຜ່ນ splice ທີ່ໃຊ້ຮ່ວມກັນຢູ່ຈຸດຕັດກັນຂອງການຕັ້ງຄ່າ "X", ບ່ອນທີ່ແຖບຂວາງສອງດ້ານຊ້ອນກັນແລະຖືກຍຶດຫມັ້ນ.

3. ຈັບຄູ່ Fasteners

ມາດຕະຖານເກຣດ 4.8 bolts (M16/M20) ສໍາລັບການນໍາໃຊ້ທົ່ວໄປ; ເກຣດ 8.8 ເກຣດທີ່ມີຄວາມເຂັ້ມແຂງສູງ (ມີເຄື່ອງຊັກຜ້າຮາບພຽງ ແລະເຄື່ອງຊັກພາກຮຽນ spring) ສໍາລັບໂຄງສ້າງທີ່ທົນທານຕໍ່ແຜ່ນດິນໄຫວ ຫຼືສິ່ງອໍານວຍຄວາມສະດວກຂອງເຄນຢູ່ເທິງຫົວ.

4. ຂໍ້ມູນຈໍາເພາະປ້ອງກັນການກັດກ່ອນ

1). ມາດຕະຖານ: ການກະກຽມດ້ານຄູ່ມື St3 + primer ແລະ topcoat (ຄວາມຫນາຂອງຮູບເງົາແຫ້ງ: 60-90 μm);

2). ເຂດ ອຸດ ສາ ຫະ ກໍາ Corrosive / ພາກ ພື້ນ Coastal: galvanizing ຈຸ່ມ ຮ້ອນ ເຕັມ .

5. ຂໍ້ມູນສະເພາະຂອງການປ້ອງກັນໄຟ

ການ​ນໍາ​ໃຊ້​ຂອງ 0.5 ຊົ່ວ​ໂມງ​ການ​ຈັດ​ອັນ​ດັບ 0.5 ຊົ່ວ​ໂມງ​ການ​ເຄືອບ​ໄຟ intumescent intumescent ບາງ​ໃນ​ຫ້ອງ​ໄຟ​ທີ່​ກໍາ​ນົດ​ໄວ້​; ການປິ່ນປົວຕ້ານການກັດກ່ອນພຽງແຕ່ສໍາລັບພື້ນທີ່ທີ່ບໍ່ມີຄວາມຕ້ອງການປ້ອງກັນໄຟ.

ມາດຕະຖານການແກ້ໄຂສໍາເລັດຮູບສໍາລັບລະບົບສາຍແຂນເຫຼັກກ້າແນວນອນ

1. Conventional Angle Steel Bracing Horizontal: Angle steel main member + end connect plates + intermediate splice plates + anti-corrosion treatment + matching bolts

2. Heavy-duty Circular Hollow Section (CHS) Horizontal Bracing: CHS member + ແຜ່ນທ້າຍຫນາ + ແຜ່ນ cruciform gusset + bolts ທີ່ມີຄວາມເຂັ້ມແຂງສູງ.

3. Simplified Light-duty Bracing: ເຫລັກມຸມຮຽວ, ບໍ່ມີ stiffeners ຫນາ; ປົກກະຕິແລ້ວໃຊ້ສໍາລັບອາຄານອຸດສາຫະກໍາເຫຼັກແສງສະຫວ່າງຂະຫນາດນ້ອຍ

ການປະສົມປະສານຜະລິດຕະພັນ

ເຊືອກຜູກແນວນອນ (ຄວາມຕ້ານທານລົມທາງຂວາງ) + ເຊືອກຜູກ (ການເຊື່ອມຕໍ່ຄວາມກົດດັນຕາມລວງຍາວ) + ເຊືອກຜູກຫົວເຂົ່າ (ການຍັບຍັ້ງດ້ານຂ້າງສໍາລັບ beams) ປະກອບເປັນລະບົບເຊືອກຜູກມຸງແບບປະສົມປະສານ, ຫມັ້ນຄົງ. ຂໍ້ໄດ້ປຽບທີ່ສໍາຄັນ

1. ມີປະສິດຕິຜົນຕ້ານກັບກໍາລັງຕາມແນວນອນ, ສະຫນອງພະລັງງານລົມທີ່ເຂັ້ມແຂງແລະຄວາມຕ້ານທານແຜ່ນດິນໄຫວໃນຂະນະທີ່ປ້ອງກັນບໍ່ໃຫ້ມຸງໂດຍລວມ sways ຫຼືເລື່ອນ.

2. ຮັດຊ່ອງຫວ່າງລະຫວ່າງອົງປະກອບກອບ, ປ້ອງກັນ misalignment ຫຼື deformation ຂອງ beams ເຫຼັກແລະ purlins.

3. ມີລັກສະນະການອອກແບບໂຄງສ້າງທີ່ງ່າຍດາຍທີ່ມີຮູບແບບການຕິດຕັ້ງທີ່ມີຄວາມຍືດຫຍຸ່ນ, ອໍານວຍຄວາມສະດວກໃນການກໍ່ສ້າງ.

4. ຜະລິດຈາກວັດສະດຸທີ່ມີຄວາມທົນທານສູງ, ແຂງແຮງ, ຕ້ານການວ່າງຫຼືການຜິດປົກກະຕິໃນໄລຍະການນໍາໃຊ້ໃນໄລຍະຍາວ.

5. ຜ່ານການປິ່ນປົວການຕ້ານການ corrosion ທີ່ສົມບູນແບບ, ຮັບປະກັນຄວາມທົນທານສູງສໍາລັບສະຖານທີ່ອຸດສາຫະກໍາພາຍນອກຫຼື exposed.

6. ມີຄວາມເຂົ້າກັນໄດ້ສູງ; ປະສົມປະສານຢ່າງສົມບູນກັບລະບົບໂຄງສ້າງເຫລໍກທີ່ສົມບູນ, ເຊັ່ນ: ກອບທີ່ແຂງຂອງປະຕູແລະອາຄານອຸດສາຫະກໍາຍາວ.

ຈຸດ​ເດັ່ນ​ທີ່​ແຕກ​ຕ່າງ​ກັນ​ຂອງ​ການ​ຕິດ​ຕາມ​ລວງ​ນອນ​ຂອງ​ມຸງ​

I. ຂໍ້ໄດ້ປຽບການປະຕິບັດໂຄງສ້າງທີ່ເປັນເອກະລັກ

1. ລະບົບເຫຼັກກ້າໂຄງສ້າງແນວນອນໃຊ້ໂຄງສ້າງຂ້າມຮູບ X ທີ່ອອກແບບມາໂດຍສະເພາະເພື່ອສົ່ງກໍາລັງຕາມລວງນອນຂ້າງຕົວ. ມັນດໍາເນີນການພາຍໃຕ້ການໂຫຼດ unidirectional - ປະຕິບັດພຽງແຕ່ໃນຄວາມກົດດັນແລະບໍ່ບີບອັດ - ສົ່ງຜົນໃຫ້ເສັ້ນທາງການໂຫຼດສັ້ນແລະຄວາມແຂງກະດ້າງໂດຍລວມສູງ. ໃນທາງກົງກັນຂ້າມ, ເຊືອກຜູກແມ່ນສະມາຊິກຕາມແກນຕາມລວງຍາວທີ່ຈໍາກັດການເຄື່ອນໄຫວຕາມລວງຍາວແຕ່ບໍ່ສາມາດຕ້ານທານກັບກໍາລັງຂ້າງ; ເຊືອກຜູກຫົວເຂົ່າແລະ sag rods ພຽງແຕ່ສະຫນອງການຍັບຍັ້ງທ້ອງຖິ່ນສໍາລັບ purlins ແລະ beams ເຫຼັກກ້າແລະບໍ່ສາມາດຮັບການໂຫຼດຕາມລວງນອນໂດຍລວມຂອງອາຄານ.

2. ມັນສ້າງ diaphragm ມຸງ rigid ໂດຍສຸມໃສ່ການ bracing ພາຍໃນ bays ສະເພາະ, ປະສິດທິຜົນເຊື່ອມຕໍ່ກອບ rigid ບຸກຄົນເຂົ້າໄປໃນ unified, ໂຄງປະກອບການມຸງ rigid. ການໂຫຼດລົມຈາກປາຍ gable ໄດ້ຖືກຖ່າຍທອດຢ່າງໄວວາໂດຍຜ່ານສາຍແຂນແລະເຊືອກຜູກລົງໄປຫາຖັນແລະພື້ນຖານ. ມັນເຮັດຫນ້າທີ່ເປັນອົງປະກອບຫຼັກສໍາລັບການປ້ອງກັນຄວາມບໍ່ສະຖຽນລະພາບຂອງຫລັງຄາດ້ານຂ້າງ - ຄວາມສາມາດທີ່ອຸປະກອນເສີມອື່ນໆຂາດ.

II. ການເລືອກວັດສະດຸແລະຈຸດເດັ່ນຂອງຄ່າໃຊ້ຈ່າຍ

1. ວັດສະດຸຕົ້ນຕໍແມ່ນເຫຼັກມຸມທີ່ເທົ່າທຽມກັນ, ເຊິ່ງມີໃຫ້ພ້ອມ ແລະ ຄຸ້ມຄ່າ. ເຫຼັກມຸມແມ່ນເປັນສິນຄ້າຕະຫຼາດມາດຕະຖານທີ່ງ່າຍຕໍ່ການຕັດແລະການເຊື່ອມ; ເມື່ອປຽບທຽບກັບເຊືອກຜູກທໍ່ກົມຫຼືສາຍເຫຼັກທີ່ມີນ້ໍາຫນັກ, ມັນໃຊ້ວັດສະດຸຫນ້ອຍ, ການຮັກສາຄ່າໃຊ້ຈ່າຍສາມາດຄຸ້ມຄອງສໍາລັບການຕິດຕັ້ງຂະຫນາດໃຫຍ່. ໃນທາງກັບກັນ, ເຊືອກຜູກກ່ອງແບບກຳນົດເອງ ຫຼື ອົງປະກອບ H-beam ມີຄ່າໃຊ້ຈ່າຍສູງ ແລະ ບໍ່ເໝາະສົມສຳລັບການນຳໃຊ້ມະຫາຊົນເປັນຕົວຍຶດ.

2. ການຄັດເລືອກວັດສະດຸແມ່ນຈັດລຽງຕາມຄວາມຕ້ອງການສະເພາະ: ເຫຼັກມຸມມາດຕະຖານແມ່ນໃຊ້ສໍາລັບອາຄານອຸດສາຫະກໍາເຫຼັກເບົາທົ່ວໄປ, ໃນຂະນະທີ່ທໍ່ທໍ່ກົມຂະຫນາດນ້ອຍກວ່າແມ່ນໃຊ້ສໍາລັບພື້ນທີ່ຍາວ, ທົນທານຕໍ່ແຜ່ນດິນໄຫວ, ຫຼືອຸປະກອນເຄນ. ນີ້ອະນຸຍາດໃຫ້ມີການຈັບຄູ່ການໂຫຼດທີ່ມີຄວາມຍືດຫຍຸ່ນແລະປ້ອງກັນບໍ່ໃຫ້ສິ່ງເສດເຫຼືອຂອງວັດສະດຸ.

III. ການກໍ່ສ້າງແລະການຕິດຕັ້ງຈຸດເດັ່ນ

1. Split prefabrication ແລະ bolting ສະຖານທີ່; ບໍ່ມີການເຊື່ອມໂລຫະຢູ່ໃນບ່ອນທີ່ຕ້ອງການສໍາລັບສະມາຊິກມາດຕະຖານ. ສະມາຊິກໂຮງງານຜະລິດສໍາເລັດຮູບມີແຜ່ນເຊື່ອມຕໍ່ປາຍສໍາລັບການປະກອບ bolted ຢູ່ສະຖານທີ່ຢ່າງໄວວາຢູ່ທີ່ຂໍ້ຕໍ່ cruciform; ແນວໃດກໍ່ຕາມ, ສະມາຊິກຄວາມກົດດັນບາງຄົນຕ້ອງການການຂຸດເຈາະແລະການເຊື່ອມໂລຫະຢູ່ບ່ອນ, ເຮັດໃຫ້ປະສິດທິພາບການກໍ່ສ້າງຕ່ໍາ.

2. Modular, ຊຸດອົງປະກອບມາດຕະຖານ. ຊຸດໄມ້ຄ້ອນຂ້າງດຽວແມ່ນຜະລິດໂດຍຂະໜາດໃຫຍ່ທີ່ມີເສັ້ນຜ່າສູນກາງຂອງຮູທີ່ເປັນເອກະພາບ ແລະ ລອດປ່ຽນກັນໄດ້, ອຳນວຍຄວາມສະດວກໃນການເກັບຮັກສາສິນຄ້າຄົງຄັງ ແລະ ການທົດແທນ ຫຼື ບຳລຸງຮັກສາຢູ່ບ່ອນ.

IV. ການຕັ້ງຄ່າລະບົບ ແລະຄວາມແຕກຕ່າງ

1. ຄວາມໝັ້ນຄົງທາງຂ້າງແມ່ນຂຶ້ນກັບການຍຶດຕາມແນວນອນ, ໃນຂະນະທີ່ຄວາມໝັ້ນຄົງຕາມລວງຍາວແມ່ນອາໄສເຊືອກຜູກທີ່ແຂງ; ທັງສອງຫນ້າທີ່ເສີມເຊິ່ງກັນແລະກັນແລະຂາດບໍ່ໄດ້:

Horizontal Bracing: ສະຫນອງລົມຂ້າງຄຽງແລະການຕໍ່ຕ້ານແຜ່ນດິນໄຫວ; ຕິດຕັ້ງຢູ່ໃນ bays ສະເພາະ.

ເຊືອກຜູກຕາມລວງຍາວ: ໃຫ້ການຜູກມັດຕາມລວງຍາວຢ່າງຕໍ່ເນື່ອງ; ແຈກຢາຍໃນທົ່ວໂຄງສ້າງ. ເຊືອກຜູກ Eave ແລະ sag rods ແມ່ນອົງປະກອບເລັກນ້ອຍທີ່ກ່ຽວຂ້ອງກັບຊອງການກໍ່ສ້າງແລະບໍ່ໄດ້ເຂົ້າຮ່ວມໃນລະບົບການຕ້ານການບັງຄັບດ້ານຂ້າງຕົ້ນຕໍ.

1. ຍັບຍັ້ງ buckling ອອກຈາກຍົນຂອງ beams ເຫຼັກກ້າ, ຢ່າງຫຼວງຫຼາຍຫຼຸດຜ່ອນຄວາມຍາວອອກຂອງຍົນປະສິດທິພາບສໍາລັບການຄິດໄລ່; optimizes beam cross-sections ຕົ້ນຕໍແລະປະຫຍັດເຫຼັກ.

V. ຂໍ້ໄດ້ປຽບຕ້ານການກັດກ່ອນ

ເຫຼັກກ້າມຸມມີຮູບຮ່າງປົກກະຕິ, ເຮັດໃຫ້ການກໍາຈັດ rust, ສີ, ແລະ galvanizing ອາບນ້ໍາຮ້ອນສະດວກ. ເມື່ອປຽບທຽບກັບເຫລໍກທີ່ມີຊ່ອງທາງເປີດ, ມີມຸມທີ່ບໍ່ສາມາດເຂົ້າເຖິງໄດ້ຫນ້ອຍ, ຊ່ວຍໃຫ້ການປິ່ນປົວຕ້ານການກັດກ່ອນຢ່າງລະອຽດຫຼາຍ.

VI. ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນແລະການຈໍາແນກ

1. Horizontal Bracing: ການຕໍ່ຕ້ານທາງຂ້າງ; ຮູບ​ແບບ X ໃນ​ອ່າວ​ສະ​ເພາະ​; ອົງປະກອບສະຖຽນລະພາບໂຄງສ້າງຕົ້ນຕໍ.

2. Tie Rods: tied ຕາມລວງຍາວ; ຮູບແບບຢ່າງຕໍ່ເນື່ອງ; ສາມາດຕ້ານທານທັງຄວາມກົດດັນແລະການບີບອັດ.

3. Eave Braces / Sag Rods: ການເສີມສ້າງທ້ອງຖິ່ນສໍາລັບ purlins ແລະ beams ເລັກນ້ອຍ; ອົງປະກອບໂຄງສ້າງຂອງ envelope.

ຂະບວນການຜະລິດມາດຕະຖານ

1. ການຍອມຮັບວັດຖຸດິບ

ວັດສະດຸຕົ້ນຕໍ: ເຫຼັກຮອບ Q235B. ຢັ້ງຢືນໃບຢັ້ງຢືນຄຸນນະພາບວັດສະດຸ; ກວດ​ສອບ​ການ​ງໍ, ຮອຍ​ແຕກ, ແລະ corrosion (ກົງ​ຖ້າ​ງໍ​ເກີນ​ຄວາມ​ທົນ​ທານ); ກວດ​ກາ​ເບິ່ງ​ແຜ່ນ​ເຫຼັກ​ເສີມ (ແຜ່ນ​ຕິດ) ເມື່ອ​ເຂົ້າ​ໄປ​ໃນ​ບ່ອນ​ເກັບ​ຮັກ​ສາ.

2. ຕັດກັບຄວາມຍາວ

ຕັດເຫລໍກຮອບເພື່ອແຕ້ມສະເພາະໂດຍໃຊ້ເລື່ອຍຂັດຫຼື CNC saw; grind ຕັດປາຍກ້ຽງແລະເອົາ burrs.

3. ການປະມວນຜົນສິ້ນສຸດ (ສອງວິທີທົ່ວໄປ)

ທາງເລືອກ ① Threading (ການເຊື່ອມຕໍ່ bolted ໃນສະຖານທີ່)

ມ້ວນກະທູ້ພາຍນອກໃສ່ປາຍທັງສອງຂອງແຖບເຫຼັກມົນ; ຄວາມຍາວຂອງກະທູ້ຕ້ອງຮອງຮັບການປະກອບຂອງຫມາກແຫ້ງເປືອກແຂງແລະແຜ່ນຮອງ; ນໍາໃຊ້ການປົກປ້ອງຊົ່ວຄາວກັບກະທູ້ເພື່ອປ້ອງກັນຄວາມເສຍຫາຍ.

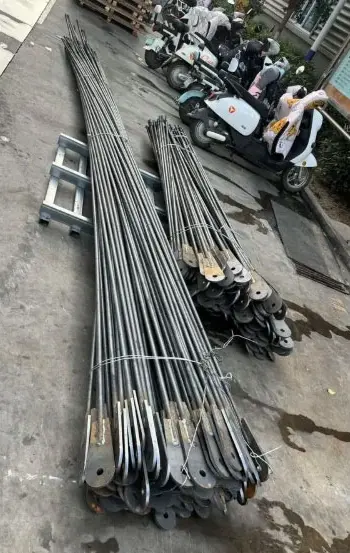

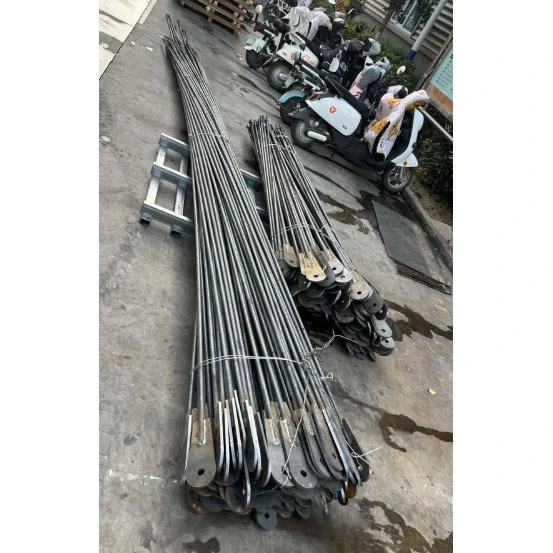

ທາງເລືອກ ② Welded Lug Plate (ການເຊື່ອມຕໍ່ຂາເຂົ້າກັບຖັນ)

ແຜ່ນເຊື່ອມຕໍ່ / ທໍ່ເຊື່ອມໃສ່ສົ້ນທັງສອງຂອງແຖບເຫຼັກມົນ; ໃຊ້ jig ສໍາລັບການຈັດຕໍາແຫນ່ງແລະ tack-weld ສໍາລັບຕໍາແຫນ່ງ.

4. ຂະບວນການເຊື່ອມໂລຫະ (ປະເພດແຜ່ນ Lug)

ການເຊື່ອມໂລຫະທີ່ມີອາຍແກັສ CO₂ ຮອບວຽນເຕັມ; ຊັ້ນ II ການເຊື່ອມໂລຫະ fillet; ການກວດກາສາຍຕາ; ການເກັບຕົວຢ່າງສໍາລັບການກວດສອບຂໍ້ບົກພ່ອງກ່ຽວກັບໂຄງການທີ່ສໍາຄັນ.

5. ການສ້າງຮູ (ອົງປະກອບຂອງແຜ່ນ Lug)

ການເຈາະ CNC ຂອງແຜ່ນເຊື່ອມຕໍ່ (ເສັ້ນຜ່າສູນກາງຂຸມທີ່ຈັບຄູ່ສໍາລັບ bolts M16 / M20).

6. straightening ແລະ grinding

ຮັດສະມາຊິກເພື່ອແກ້ໄຂການເຊື່ອມໂລຫະທີ່ເຮັດໃຫ້ເກີດການເຊື່ອມ; grind off ການເຊື່ອມ spatter ແລະ burrs.

7. ການປິ່ນປົວຕ້ານ corrosion

ມາດຕະຖານ: St3 ການກໍາຈັດ rust → primer + topcoat; ຄວາມຫນາຂອງຮູບເງົາແຫ້ງ 60-90 μm;

ພື້ນທີ່ພືດທີ່ມີຄວາມຊຸ່ມຊື່ນ: ການຈຸ່ມດ້ວຍຄວາມຮ້ອນຂອງໂຮງງານທັງໝົດ.

8. ການຫຸ້ມຫໍ່

ການຫຸ້ມຫໍ່ທີ່ມີແກ່ນຫມາກຈັບຄູ່, ເຄື່ອງຊັກຜ້າແປ, ແລະເຄື່ອງຊັກພາກຮຽນ spring; ຊຸດປ້າຍຊື່ແລະເກັບຮັກສາ.

ຂະບວນການຜະລິດມາດຕະຖານສໍາລັບລະບົບເຫຼັກກ້າໂຄງສ້າງແນວນອນ (ເຫຼັກມຸມ X-type)

1. ການກວດກາວັດຖຸດິບ

1. ວັດສະດຸຕົ້ນຕໍ: ເຫຼັກມຸມເທົ່າທຽມກັນ (Q235B/Q355B); ຢັ້ງຢືນໃບຢັ້ງຢືນວັດສະດຸ; ກວດ​ສອບ​ການ​ງໍ, ບິດ, ຫຼື​ການ​ເສຍ​ຮູບ​ແບບ ( straighten ຖ້າ​ຫາກ​ວ່າ​ຈໍາ​ກັດ​ແມ່ນ​ເກີນ​)​;

2. ກວດກາຄືນຮູບລັກສະນະຂອງແຜ່ນເຊື່ອມຕໍ່ເຫຼັກທີ່ກົງກັນ.

2. ຕັດ/ຕັດ CNC

ຕັດເຫຼັກມຸມກັບຄວາມຍາວທີ່ກໍານົດໄວ້ຕໍ່ຮູບແຕ້ມ; grind burrs ຈາກປາຍຕັດ; ຮູບ​ແບບ​ແຍກ​ຕ່າງ​ຫາກ​ສໍາ​ລັບ​ສະ​ມາ​ຊິກ​ຍາວ​ແລະ​ສັ້ນ​ຂອງ​ການ​ປະ​ກອບ​ໄມ້​ກາງ​ແຂນ​.

3. ການຕັດແຜ່ນເຊື່ອມຕໍ່

ການຕັດ CNC ຂອງແຜ່ນເຊື່ອມຕໍ່ທ້າຍແລະແຜ່ນປົກຫຸ້ມຂອງກາງ cross-splice.

4. ສະພານ ແລະ Tack Welding

ຕໍາແຫນ່ງທີ່ໃຊ້ jig; ແຜ່ນເຊື່ອມຕໍ່ກາງແລະແຫນ້ນແຫນ້ນກັບປາຍທັງສອງຂອງເຫລໍກມຸມ; tack-weld ເພື່ອຮັບປະກັນ; ປະກອບກ່ອນ ແລະຈັດວາງແຜ່ນ lap ຢູ່ຈຸດຕັດກາງ.

5. ການເຊື່ອມໂລຫະອາຍແກັສ

ການເຊື່ອມໂລຫະ CO₂ ເຕັມຂອງ seams ລະຫວ່າງແຜ່ນເຊື່ອມຕໍ່ແລະເຫຼັກມຸມ; ການເຊື່ອມໂລຫະຊັ້ນ II ມາດຕະຖານ; ການກວດກາສາຍຕາ; ການເກັບຕົວຢ່າງຈໍາກັດສໍາລັບການກວດພົບຂໍ້ບົກພ່ອງກ່ຽວກັບໂຄງການທີ່ສໍາຄັນ.

6. CNC ເຈາະຮູ Bolt

ການເຈາະມາດຕະຖານຂອງແຜ່ນເຊື່ອມຕໍ່ (ໂດຍປົກກະຕິ M16 ຫຼື M20) ເພື່ອຮັບປະກັນຄວາມແມ່ນຍໍາໃນຊ່ອງຫວ່າງຂຸມແລະໄລຍະຫ່າງຂອງຂອບ.

7. ການແກ້ໄຂ ແລະບົດ

ການແກ້ໄຂ warping ຫຼື deformation ທີ່ເກີດຈາກການເຊື່ອມ; ຂັດຂັດການເຊື່ອມໂລຫະ ແລະ spatter.

8. ການປິ່ນປົວຕ້ານ corrosion

·ມາດຕະຖານ: St3 ຄູ່ມືການກໍາຈັດ rust → primer + topcoat (ຄວາມຫນາຂອງຮູບເງົາແຫ້ງ: 60-90 μm);

· ສະພາບແວດລ້ອມແຄມຝັ່ງທະເລ/ການກັດກ່ອນ: ການຈຸ່ມດ້ວຍຄວາມຮ້ອນຂອງອົງປະກອບທັງໝົດ.

9. ຕົວເລກ, ການຫຸ້ມຫໍ່, ແລະສາງ

ຕົວເລກອົງປະກອບຫມາຍໂດຍ span ແລະຊຸດປະກອບ; ອອກ​ໃຫ້​ກັບ​ບັນ​ຊີ​ລາຍ​ການ​ພາກ​ສ່ວນ​ທີ່​ສອດ​ຄ້ອງ​ກັນ​.

ພາລາມິເຕີປະສິດທິພາບຫຼັກສໍາລັບໂຄງສ້າງເຫຼັກກ້າແນວນອນ (ເຫຼັກມຸມ, ເຫຼັກມົນ, ແລະພາກສ່ວນເປັນຮູວົງ)

I. ຂໍ້ມູນສະເພາະທາງເລຂາຄະນິດ

1. Angle Steel Bracing Horizontal (ສະມາຊິກຄວາມເຄັ່ງຕຶງທີ່ເດັ່ນຊັດ)

ມຸມຂາເທົ່າທຽມກັນທົ່ວໄປ: L50×5, L63×5, L70×6, L80×6; ຄວາມຫນາຂອງແຜ່ນເຊື່ອມຕໍ່ສິ້ນສຸດ: 8-14 ມມ; ຮູ bolt: M16, M20; ຄວາມຍາວຂອງສະມາຊິກດຽວ: 3-9 m; ຄວາມຊື່ສັດຂອງສະມາຊິກ: ≤L/1000.

2. Round Steel Flexible Bracing

ເສັ້ນຜ່າສູນກາງ: Φ12–Φ22; ປາຍ threaded (40–60 mm) ຫຼື welded lug plates (8–12 mm); ໃຊ້ພຽງແຕ່ສໍາລັບການຍຶດຄວາມກົດດັນໃນມຸງທີ່ມີນ້ໍາຫນັກເບົາ.

3. Circular Hollow Section (CHS) Heavy-duty Horizontal Bracing

ຂະຫນາດທົ່ວໄປ: φ89 × 3, φ114 × 3.0, φ114 × 3.5; ຄວາມຫນາຂອງແຜ່ນທ້າຍ: 10-16 ມມ.

II. ຄຸນສົມບັດກົນຈັກວັດສະດຸພື້ນຖານ

III. ການປະຕິບັດໂຄງສ້າງ

1. Angle Steel / Round Steel Bracing: ສະມາຊິກທີ່ມີຄວາມເຄັ່ງຕຶງເທົ່ານັ້ນ (ບໍ່ສາມາດຕ້ານການບີບອັດ; ຄວາມລົ້ມເຫຼວຂອງ buckling ເກີດຂື້ນພາຍໃຕ້ການບີບອັດ); ຈັດຢູ່ໃນຮູບແບບ X; ພາຍໃຕ້ການໂຫຼດ, ສະມາຊິກເສັ້ນຂວາງດຽວປະຕິບັດໃນຄວາມກົດດັນ.

2. Circular Hollow Section Bracing: ທົນທານຕໍ່ທັງຄວາມກົດດັນແລະການບີບອັດ; ຄວາມຫມັ້ນຄົງໃນທັງສອງທິດທາງ; ໃຊ້ໃນເຂດທີ່ມີແຜ່ນດິນໄຫວສູງ ແລະສະຖານທີ່ອຸດສາຫະກຳໜັກ.

3. ຟັງຊັນ: ຖ່າຍທອດການໂຫຼດລົມ gable ແລະກໍາລັງ seismic ຕາມແນວນອນ; ຍັບຍັ້ງການຍົກຍ້າຍອອກຈາກຍົນຂອງ beams ເຫຼັກກ້າ; ເຮັດ​ວຽກ​ຮ່ວມ​ກັບ​ເຊືອກ​ຜູກ​ເພື່ອ​ປະ​ກອບ​ເປັນ diaphragm ມຸງ​ແຂງ​. IV. ການຄວບຄຸມການເຊື່ອມ

ການເຊື່ອມໂລຫະ fillet ສິ້ນສຸດໄດ້ຖືກຈັດປະເພດເປັນການເຊື່ອມໂລຫະຊັ້ນ II; ພວກ​ເຂົາ​ເຈົ້າ​ໄດ້​ຮັບ​ການ​ມາດ​ຕະ​ຖານ​ການ​ກວດ​ກາ​ສາຍ​ຕາ​ແລະ​ສໍາ​ລັບ​ໂຄງ​ການ​ທີ່​ສໍາ​ຄັນ​, ຈຸດ​ການ​ທົດ​ສອບ Ultrasonic (UT​) ແທນ​ທີ່​ຈະ​ເປັນ 100​% ການ​ກວດ​ກາ​.

V. ຕົວກໍານົດການປ້ອງກັນການກັດກ່ອນ

1. ມາດຕະຖານລະບົບເຫຼັກກ້າໂຄງສ້າງແນວນອນ: ການກະກຽມດ້ານຄູ່ມື St3; primer plus topcoat ທີ່ມີຄວາມຫນາຂອງຮູບເງົາແຫ້ງທັງຫມົດ 60-90 μm.

2. ສະພາບແວດລ້ອມ corrosive coastal: galvanizing ອາບນ້ໍາຮ້ອນຢ່າງເຕັມທີ່.

VI. ອົງປະກອບການເຊື່ອມຕໍ່

ມາດຕະຖານ: ເກຣດ 4.8 ປະຕູມ້ວນທຳມະດາ. ສິ່ງອໍານວຍຄວາມສະດວກທີ່ທົນທານຕໍ່ແຜ່ນດິນໄຫວ ຫຼື ເຄນ: ເກຣດ 8.8 ເກຣດທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ເຫມາະກັບເຄື່ອງຊັກຜ້າຮາບພຽງ ແລະເຄື່ອງຊັກສະແຕນເລດ.

VII. ຄວາມແຕກຕ່າງໂດຍຫຍໍ້ລະຫວ່າງສາມປະເພດຂອງເຊືອກຜູກ

1. ເຊືອກຜູກແຖບເຫຼັກມົນ: ມີຄວາມຍືດຫຍຸ່ນ; ຄວາມກົດດັນເທົ່ານັ້ນ; ສໍາລັບຄໍາຮ້ອງສະຫມັກເສີມທີ່ມີນ້ໍາຫນັກເບົາ.

2. ເຊືອກຜູກເຫຼັກມຸມ: ເຫຼັກກ້າຂັ້ນຕົ້ນມາດຕະຖານ; ຄວາມກົດດັນເທົ່ານັ້ນ; ການຕັ້ງຄ່າມາດຕະຖານສໍາລັບອາຄານອຸດສາຫະກໍາແບບດັ້ງເດີມ.

3. Circular hollow section (CHS) bracing: ແຂງ (ທົນທັງຄວາມກົດດັນແລະການບີບອັດ); ພິເສດສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຫນັກແຫນ້ນແລະທົນທານຕໍ່ແຜ່ນດິນໄຫວ.
