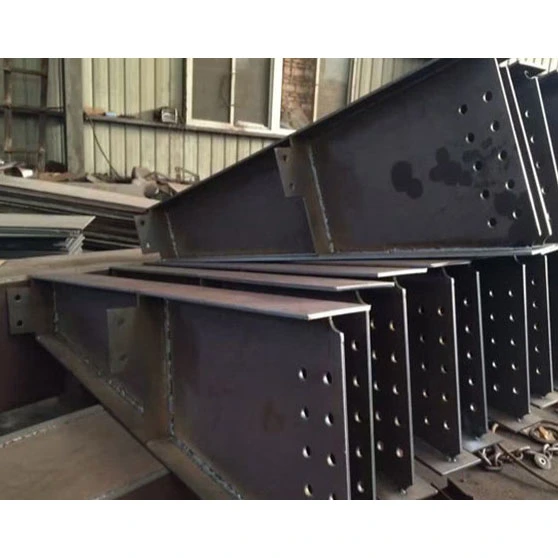

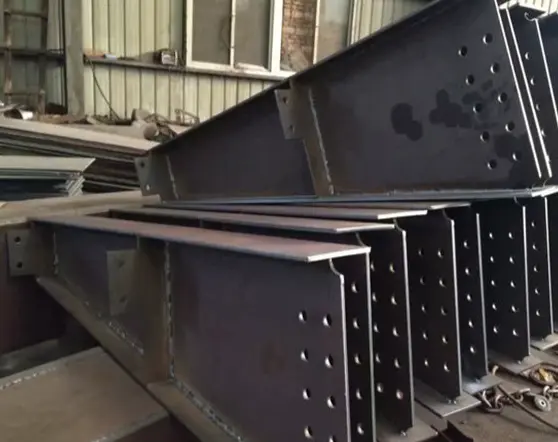

Primary Load Bearing Steel Beam

ເຫຼົ່ານີ້ Beams ເຫຼັກ Load Bearing ປະຖົມແມ່ນອົງປະກອບສູນກາງທີ່ຮັບຜິດຊອບສໍາລັບການໂອນການໂຫຼດແນວຕັ້ງພາຍໃນກອບເຫຼັກ. ບໍ່ເຫມືອນກັບ beams ຊັ້ນສອງ (ເຊັ່ນ: I-beams ມາດຕະຖານຫຼືເຫຼັກຊ່ອງ) ທີ່ຈັດການກັບການໂຫຼດທ້ອງຖິ່ນຫຼືການແຈກຢາຍ, beams ຕົ້ນຕໍເຫຼົ່ານີ້ສະຫນັບສະຫນູນການໂຫຼດທີ່ເຂັ້ມຂຸ້ນຈາກພື້ນເຮືອນ, beams ຮອງ, ອຸປະກອນ, ແລະມຸງ, ໂອນໃຫ້ເຂົາເຈົ້າຫມັ້ນຄົງກັບຖັນເຫຼັກຕັ້ງ. ສາຍຜະລິດຕະພັນປະກອບມີສາມປະເພດຕົ້ນຕໍ - ເຫຼັກ H-beams ເຊື່ອມ, ພາກສ່ວນ H-beams ປ່ຽນແປງໄດ້, ແລະ beams ກ່ອງ - ທັງຫມົດ fabricated ຈາກແຜ່ນເຫຼັກໂດຍນໍາໃຊ້ການເຊື່ອມໂລຫະ submerged-arc ແລະໄດ້ຮັບການທົດສອບທີ່ສົມບູນແບບທີ່ບໍ່ທໍາລາຍ (NDT) ເຊັ່ນດຽວກັນກັບການຕ້ານການ corrosion ແລະທົນທານຕໍ່ໄຟຫຼາຍຂັ້ນຕອນ.

ການຈັດປະເພດຜະລິດຕະພັນ

1. ຂອບເຂດຄໍາຮ້ອງສະຫມັກຂອງສາມປະເພດຕົ້ນຕໍ Beam

- Constant-section welded H-beams: ເຫຼັກ Load Bearing ຫຼັກທີ່ໃຊ້ກັນຢ່າງກວ້າງຂວາງທີ່ສຸດໃນຕະຫຼາດ; ຂະ​ຫນາດ​ຂອງ​ພາກ​ສ່ວນ​ທີ່​ເປັນ​ເອ​ກະ​ພາບ​ຕະ​ຫຼອດ​; ວົງຈອນການຜະລິດສັ້ນ ແລະຄ່າໃຊ້ຈ່າຍປານກາງ; ເຫມາະສໍາລັບ spans ຊັ້ນມາດຕະຖານຂອງ 6-24m ແລະມາດຕະຖານການໂຫຼດພື້ນໂຮງງານຜະລິດ.

- ພາກສ່ວນ H-beams ປ່ຽນແປງໄດ້: ພາກສ່ວນທີ່ເລິກກວ່າຢູ່ເຄິ່ງກາງແລະສ່ວນ tapered ຢູ່ສະຫນັບສະຫນູນ; ອອກແບບມາເພື່ອສອດຄ່ອງກັບການແຈກຢາຍປັດຈຸບັນໂຄ້ງມຸງ; ໂດຍສະເພາະສໍາລັບປະຕູໂຮງງານກອບ rigid ມຸງເພື່ອຫຼຸດຜ່ອນການນໍາໃຊ້ເຫຼັກທີ່ບໍ່ມີປະສິດທິພາບ.

- ປ່ອງ beams ເຊື່ອມ: ປິດສີ່ດ້ານຂອງປ່ອງຂ້າມພາກສ່ວນທີ່ມີຄວາມສົມດູນຂອງ torsional bi-directional rigidity; ເຫມາະ​ສົມ​ສໍາ​ລັບ​ການ​ຂະ​ຫນາດ​ໃຫຍ່​ພິ​ເສດ (24–36m​)​, ການ​ໂຫຼດ crane eccentric​, ແລະ​ສູງ​ຂະ​ຫນາດ​ໃຫຍ່​ເຟຣມ​; ແກ້ໄຂຂໍ້ຈໍາກັດຄວາມເຂັ້ມງວດຂອງແກນອ່ອນຂອງ H-beams.

2. ກົດລະບຽບສະເພາະຂອງພາກກາງທົ່ວໄປ

- H-beam specification: H × B × tw × tf (ສະແດງເຖິງຄວາມເລິກ beam, flange width, web thickness, and flange thickness, ຕາມລໍາດັບ); ລະດັບຄວາມເລິກຂອງ beam: 300-2000mm.

- ສະເພາະ beam ກ່ອງ: B × H × t (ສະແດງເຖິງຄວາມກວ້າງຂອງພາກ, ຄວາມເລິກຂອງພາກສ່ວນ, ແລະຄວາມຫນາຂອງຝາກ່ອງ, ຕາມລໍາດັບ); ລະດັບຄວາມຫນາຂອງກໍາແພງ: 12-50mm.

- ຄວາມຍາວຂອງສ່ວນໂຮງງານສຳເລັດຮູບ: ຄວາມຍາວມາດຕະຖານ 9m ແລະ 12m; ຄວາມຍາວທີ່ເກີນກວ່ານີ້ແມ່ນເຮັດສຳເລັດຮູບເປັນສ່ວນໆ ແລະ ແຍກ/ປະກອບຢູ່ບ່ອນຄວາມສູງ.

3. ເງື່ອນໄຂການຄັດເລືອກວັດສະດຸປະຖົມ

- Q355B: ວັດສະດຸອຸດສາຫະກໍາຕົ້ນຕໍ; ຄວາມເຂັ້ມແຂງຂອງຜົນຜະລິດເກີນກວ່າເຫຼັກກາກບອນທໍາມະດາ; ຕອບສະຫນອງຄວາມຕ້ອງການສໍາລັບ 90% ຂອງໂຮງງານຜະລິດຫນັກແລະຊັ້ນກາງທີ່ສູງ.

- Q235B: ຈໍາກັດກັບຊັ້ນຕ່ໍາ, ໂຫຼດແສງສະຫວ່າງພາຍໃນຊັ້ນກາງ (spans ພາຍໃຕ້ 6m); ໂຫຼດຊໍ້າກັນຕໍ່າ; ບໍ່ແນະນໍາໃຫ້ໃຊ້ກາງແຈ້ງ.

- Q355NL: ສໍາລັບເຂດ frigid ທີ່ມີອຸນຫະພູມຂອງ -20 ° C ຫຼືຕ່ໍາກວ່າ; ມີຄວາມທົນທານຕໍ່ຜົນກະທົບຂອງອຸນຫະພູມຕໍ່າທີ່ໄດ້ຮັບການຢັ້ງຢືນເພື່ອປ້ອງກັນການແຕກຫັກຂອງ brittle ໃນສະພາບເຢັນ.

ການຕັ້ງຄ່າມາດຕະຖານທີ່ມາຈາກໂຮງງານຜະລິດ

1. Main Beam Body Configuration

beams ຕົ້ນຕໍທັງຫມົດແມ່ນ fabricated ຜ່ານການຕັດແຜ່ນເຫຼັກ, ການປະກອບ, ແລະການເຊື່ອມ; ໂປຣໄຟລ໌ມ້ວນຮ້ອນບໍ່ໄດ້ຖືກນໍາໃຊ້ສໍາລັບການດັດແກ້. ເກຍຫຼັກທີ່ຍາວພິເສດແມ່ນຕັດອອກເປັນສ່ວນໆຕາມຂໍ້ຈຳກັດຄວາມສູງຂອງການຂົນສົ່ງ, ດ້ວຍການເຊື່ອມ bevels ແລະ butt-joint allowances pre-configured ເພື່ອຫຼີກເວັ້ນບັນຫາທີ່ກ່ຽວຂ້ອງກັບທາງຫຼວງ ຫຼື ການຂົນສົ່ງທາງທະເລທີ່ມີຂະໜາດໃຫຍ່; ເມື່ອມາຮອດສະຖານທີ່, ການວາງລະດັບຄວາມສູງແລະການເຊື່ອມຕົວສາມາດດໍາເນີນການໄດ້ທັນທີ.

2. ອົງປະກອບການເຊື່ອມຕໍ່ທີ່ເຄັ່ງຄັດສໍາລັບ Beam-Column Ends

- Bolted End Plate: ຄວາມຫນາຂອງແຜ່ນຕັ້ງແຕ່ 18mm ຫາ 50mm (ຄິດໄລ່ໂດຍອີງໃສ່ຜົນບັງຄັບໃຊ້ປະຕິກິລິຍາສະຫນັບສະຫນູນສູງສຸດ); ມີລັກສະນະເຈາະຮູກ່ອນສໍາລັບເກຣດ 10.9 ເກຣດທີ່ມີຄວາມເຂັ້ມແຂງສູງ. ນີ້ແມ່ນວິທີການເຊື່ອມຕໍ່ທົ່ວໄປທີ່ສຸດສໍາລັບ beams ຊັ້ນປະຖົມ, ກໍາຈັດຄວາມຕ້ອງການສໍາລັບການເຮັດວຽກຮ້ອນໃນສະຖານທີ່ (ການເຊື່ອມໂລຫະ).

- Full-Penetration Groove Welds: ອອກແບບສະເພາະສຳລັບປ່ອງທີ່ສູງຂື້ນ-ລຳດັບຕົ້ນຕໍ; ກ່ຽວຂ້ອງກັບການວາງສອງດ້ານຂອງ webs ແລະ flanges ເພື່ອບັນລຸການຮ່ວມ butt ມີຄວາມເຂັ້ມແຂງເທົ່າກັບໂລຫະພື້ນຖານ, ຕອບສະຫນອງຂໍ້ກໍານົດຂອງລະຫັດ seismic ສໍາລັບໂຄງສ້າງສູງ.

- ສະຫນັບສະຫນູນ Stiffeners (ແນວນອນ & ຕັ້ງ): ອົງປະກອບໂຄງສ້າງບັງຄັບສໍາລັບ beams ປະຖົມ; ພວກເຂົາເຈົ້າປ້ອງກັນການຜິດປົກກະຕິ shear ຂອງເວັບໄຊຕ໌ທີ່ສະຫນັບສະຫນູນແລະລົບລ້າງຄວາມສ່ຽງຂອງການ crushing ທ້ອງຖິ່ນຫຼື collapse ສຸດ beam, ປະຕິບັດຕາມມາດຕະຖານໂຄງສ້າງແຫ່ງຊາດ.

3. ອົງປະກອບໂຄງສ້າງຂ້າງສໍາລັບ Beam Bodies

- Mid-span Transverse Stiffeners: ຕັ້ງຢູ່ໃນຈຸດຂອງການໂຫຼດອຸປະກອນທີ່ເຂັ້ມຂຸ້ນ ຫຼືຊ່ວງເວລາງໍກາງສົ້ນສູງສຸດເພື່ອສະກັດກັ້ນການເສື່ອມສະພາບຂອງເວັບ.

- Beam Corbels/Brackets ທີສອງ: ເຊື່ອມສະສົມຢູ່ໃນທັງສອງດ້ານຂອງ beam ຕົ້ນຕໍເພື່ອຮອງຮັບ beam ທີສອງຈາກທິດທາງຕ່າງໆ, ຮອງຮັບການຂ້າມຮູບ, ເສັ້ນຂວາງ, ແລະການຕັ້ງຄ່າການເຊື່ອມຕໍ່ອື່ນໆ.

- ແຜ່ນເສີມສໍາລັບການເປີດ Utility: ແຜ່ນເສີມສ້າງເປັນວົງກົມທີ່ຕິດຕັ້ງຮອບເປີດເວັບສໍາລັບສາຍ MEP (ກົນຈັກ, ໄຟຟ້າ, ແລະທໍ່ປະປາ) ເພື່ອຮັບປະກັນບໍ່ມີການຫຼຸດຜ່ອນຄວາມອາດສາມາດຮັບນ້ໍາຫນັກຂ້າມພາກ.

- Shear Studs: ຂໍ້ມູນຈໍາເພາະປະກອບມີ Φ16 ແລະ Φ19; ນໍາໃຊ້ສໍາລັບ beams ຕົ້ນຕໍໃນລະບົບພື້ນເຮືອນຊີມັງທີ່ປະສົມປະສານເພື່ອໃຫ້ສາມາດຮັບມືຮ່ວມກັນລະຫວ່າງເຫຼັກແລະຄອນກີດ, ດັ່ງນັ້ນການເພີ່ມຄວາມສາມາດໃນການຮັບນ້ໍາຫນັກໂດຍລວມ.

4. ອຸປະກອນເສີມການກໍ່ສ້າງໃນບ່ອນ

- ກະເປົ໋າຍົກແບບສຳເລັດຮູບ: ຖືກຕິດຕັ້ງໄວ້ລ່ວງໜ້າຢ່າງສົມມາຕຖານຢູ່ທັງສອງສົ້ນຂອງລໍາຕົ້ນທີ່ມີນໍ້າໜັກຫຼາຍກວ່າ 5 ໂຕນ; ຢັ້ງຢືນຜ່ານການຄິດໄລ່ກົນຈັກຍົກແລະອອກແບບສໍາລັບການຍົກຕັ້ງຂອງຫນ່ວຍບໍລິການ beam ທັງຫມົດ.

- ແຜ່ນເຊື່ອມຕໍ່ຊົ່ວຄາວ: ໃຊ້ສໍາລັບການຈັດລຽງຊົ່ວຄາວຂອງ beams ຕົ້ນຕໍ segmented; ຄວບຄຸມ misalignment ຮ່ວມກັນຫນ້ອຍກວ່າ 2mm; ໂຍກຍ້າຍອອກໂດຍການ grinding ຫຼັງຈາກສໍາເລັດ.

5. ປະສົມປະສານການປິ່ນປົວຕ້ານ corrosion ແລະ fireproofing

- ຂະບວນການກຳຈັດສະໝຸນໄພ: ເບກເຫຼັກກ້າເບຣກຂັ້ນຕົ້ນໄດ້ຜ່ານການຍິງລະດັບ Sa2.5 ທີ່ໄດ້ມາດຕະຖານເພື່ອເອົາຂະໜາດມ້ວນ ແລະ ການເຊື່ອມໂລຫະທີ່ວ່າງອອກ, ຮັບປະກັນການຕິດຟີມສີທີ່ດີທີ່ສຸດ.

- ລະບົບການເຄືອບຫຼາຍຊັ້ນ: primer ສັງກະສີ Epoxy + epoxy micaceous iron oxide intermediate coat + polyurethane topcoat; ຄວາມຫນາຂອງຮູບເງົາແຫ້ງທັງຫມົດ 100-160 μm.

- ການປິ່ນປົວປ້ອງກັນໄຟ: ການໃຊ້ແຜ່ນບາງໆ ຫຼື ຟິມໜາ ທີ່ໃຊ້ການເຄືອບໄຟ intumescent ໂດຍອີງໃສ່ລະດັບຄວາມຕ້ານທານໄຟຂອງອາຄານ, ກວມເອົາໄລຍະເວລາການຕໍ່ຕ້ານໄຟຢ່າງເຕັມທີ່ຂອງ 1, 2, ຫຼື 3 ຊົ່ວໂມງ.

- ທາງ​ເລືອກ​ສະ​ພາບ​ແວດ​ລ້ອມ​ຊາຍ​ຝັ່ງ​ທະ​ເລ​: galvanizing ຈຸ່ມ​ຮ້ອນ (ສ່ວນ​ປະ​ກອບ​ທັງ​ຫມົດ​)​; ຄວາມຫນາຂອງສັງກະສີເຄືອບ ≥85 μmເພື່ອທົນທານຕໍ່ການກັດກ່ອນຂອງນ້ໍາເກືອໃນໄລຍະຍາວ.

6. ອຸປະກອນເສີມໃນການຕິດຕັ້ງ ແລະເຄື່ອງບໍລິໂພກ

ການສະຫນອງມາດຕະຖານປະກອບມີເກຣດ 10.9 ແຮງດັນສູງ, ຫມາກແຫ້ງເປືອກແຂງ, ເຄື່ອງຊັກຜ້າຮາບພຽງ, ແລະເຄື່ອງຊັກຜ້າ tapered; ເຄື່ອງບໍລິໂພກທັງໝົດປະຕິບັດຕາມມາດຕະຖານແຫ່ງຊາດສຳລັບການເຊື່ອມຕໍ່ໂຄງສ້າງເຫຼັກ.

7. ສາມປະເພດຕົ້ນຕໍຂອງການປະກອບ beam ປະຖົມ

- ພື້ນເຮືອນ H-section beam: ຮ່າງກາຍ H-section + ແຜ່ນທ້າຍຫນາທັງສອງສົ້ນ + stiffeners bearing + ວົງເລັບ beam ມັດທະຍົມ + flange shear studs + ສໍາເລັດການຕ້ານການ corrosion ແລະປ້ອງກັນໄຟ.

- Portal frame variable-section roof beam primary beam: variable-section H-beam + end plates + bearing stiffeners + flange purlin cleats + anti-corrosion treatment.

- ເບມຫຼັກຂອງກ່ອງທີ່ມີໜ້າວຽກໜັກ: ລຳຕົວກ່ອງ + ການເຊື່ອມຮ່ອງເຈາະເຕັມຢູ່ປາຍ + ວົງແຫວນແຂງພາຍໃນ ແລະ ພາຍນອກ + ວົງເລັບຂ້າງ + ແຜ່ນປິດທ້າຍໜາ.

8. ເອກະສານການຈັດສົ່ງໂຮງງານ

ໃບຢັ້ງຢືນຄຸນນະພາບວັດສະດຸຕົ້ນສະບັບ, 100% ການທົດສອບ ultrasonic (UT) ບົດລາຍງານສໍາລັບການເຊື່ອມໂລຫະຊັ້ນ I, ບົດລາຍງານການກວດກາມິຕິລະດັບ, ແລະການເຄືອບອົງປະກອບ / ບັນຊີລາຍຊື່ ID.

ແມ່ນຫຍັງຄືຂໍ້ໄດ້ປຽບທີ່ສໍາຄັນຂອງການນໍາໃຊ້ Beams Steel Bearing ປະຖົມເຫຼົ່ານີ້?

- ຄວາມ​ສາ​ມາດ​ຮັບ​ຜິດ​ຊອບ​ສູງ​; ທົນທານຕໍ່ການ sagging ຫຼືການຜິດປົກກະຕິຂອງພາດສະຕິກພາຍໃຕ້ຄວາມກົດດັນໃນໄລຍະຍາວໃນການນໍາໃຊ້ span ຍາວ.

- ຄວາມແຂງກະດ້າງຂອງໂຄງຮ່າງການສູງໂດຍມີການສັ່ນສະເທືອນທີ່ຫມັ້ນຄົງແລະການປະຕິບັດການບີບອັດ; ຮັບປະກັນຂອບຄວາມປອດໄພຢ່າງພຽງພໍສຳລັບລະດັບຊັ້ນວາງ.

- prefabricated ຢ່າງເຕັມສ່ວນໃນໂຮງງານທີ່ມີຄວາມຖືກຕ້ອງຂອງມິຕິລະດັບການຄວບຄຸມ; ຕ້ອງການພຽງແຕ່ bolting ໃນສະຖານທີ່, ສົ່ງຜົນໃຫ້ວົງຈອນການກໍ່ສ້າງສັ້ນ.

- ກະທັດຮັດ beam cross-section ຫຼຸດຜ່ອນການບໍລິໂພກພື້ນທີ່ຕັ້ງ, ຮັກສາພື້ນທີ່ນໍາໃຊ້ພາຍໃນ.

- ການປິ່ນປົວຕ້ານການກັດກ່ອນຫຼາຍຊັ້ນປະສົມປະສານກັບ fireproofing ສອດຄ່ອງຮັບປະກັນຊີວິດການບໍລິການຂອງຫຼາຍກ່ວາ 50 ປີສໍາລັບການນໍາໃຊ້ທັງໃນແລະນອກ.

- ກໍານົດຂອບເຂດທີ່ສາມາດປັບແຕ່ງໄດ້, ຄວາມເລິກຂອງພາກ, ແລະປະເພດການເຊື່ອມຕໍ່ beam-column; ປັບຕົວເຂົ້າກັບການຈັດວາງພາຍໃນທີ່ບໍ່ສະຫມໍ່າສະເຫມີ.

ການປຽບທຽບລັກສະນະໂປຣໄຟລ໌

1. ຄວາມແຕກຕ່າງຂອງໂຄງສ້າງ Load-Bearing

- beams ເຫຼັກໂຫຼດຕົ້ນຕໍ: ຄວາມຫນາຂອງແຜ່ນທີ່ສາມາດປັບແຕ່ງໄດ້; ກວມເອົາໄລຍະ 6-36m; ຄວາມຕ້ານທານຂອງ torsional ສອງທິດທາງທີ່ສາມາດປັບໄດ້; ຮອງຮັບການໂຫຼດທີ່ເຂັ້ມຂຸ້ນໃນທົ່ວພື້ນເຮືອນ.

- I-beams ແລະ channel steel: ມີການສ້ອມແຊມສ່ວນມ້ວນຮ້ອນບໍ່ສາມາດແກ້ໄຂໄດ້; ຄວາມເຂັ້ມງວດດ້ານຂ້າງບໍ່ພຽງພໍຕາມແກນອ່ອນ; ຮອງຮັບການໂຫຼດຈຸດທີ່ໂດດດ່ຽວເທົ່ານັ້ນ; ຂອບເຂດສູງສຸດຈໍາກັດ 6m.

- ພາກສ່ວນ C ແລະສ່ວນທີ່ເປັນຮູວົງ: ແຜ່ນບາງໆ, ຝາປິດທີ່ມີຄວາມສາມາດໃນການໂຫຼດທີ່ມີຄວາມເຂັ້ມຂົ້ນອ່ອນແອ; ເຫມາະ​ສົມ​ພຽງ​ແຕ່​ສໍາ​ລັບ​ການ bracing ຫຼື​ຮອງ​; ຫ້າມສໍາລັບການນໍາໃຊ້ເປັນ beams ຮັບການໂຫຼດຕັ້ງຕົ້ນຕໍ.

2. ຄວາມແຕກຕ່າງ Node ການເຊື່ອມຕໍ່

- beams ເຫຼັກກ້າທີ່ຮັບຜິດຊອບຕົ້ນຕໍ: ສະຫນັບສະຫນູນການເຊື່ອມໂລຫະທີ່ຫນາແຫນ້ນຂອງວົງເລັບຫຼາຍ (stiffeners) ທັງສອງດ້ານ; ຮອງຮັບການເຊື່ອມຕໍ່ beam ມັດທະຍົມຫຼາຍມຸມ; ເຫມາະ​ສໍາ​ລັບ​ການ​ເຊື່ອມ​ຕໍ່ beam ຖັນ​.

- ພາກສ່ວນມ້ວນຮ້ອນ: Flanges ມີລັກສະນະເລື່ອນຊັ້ນ, ເຮັດໃຫ້ການຕິດຕໍ່ການເຊື່ອມໂລຫະທີ່ກວ້າງຂວາງມີຄວາມຫຍຸ້ງຍາກ; ຈໍາກັດຄວາມຫນາແຫນ້ນຂອງຈຸດເຊື່ອມຕໍ່ beam ທີສອງ.

3. ການກໍ່ສ້າງແລະຄວາມແຕກຕ່າງຂອງການນໍາໃຊ້ເຫຼັກກ້າ

- beams ເຫຼັກ load-bearing ຕົ້ນຕໍ: ການອອກແບບພາກສ່ວນຕົວປ່ຽນແປງອະນຸຍາດໃຫ້ຄວາມຫນາຂອງແຜ່ນຫຼຸດລົງໃນສອດຄ່ອງກັບການຫຼຸດຜ່ອນປັດຈຸບັນ bending; ຫຼຸດຜ່ອນການເສຍເຫຼັກຢ່າງແນ່ນອນ ແລະ ຫຼຸດຕົ້ນທຶນທັງໝົດ.

- ເຫຼັກໂຄງປະກອບການມ້ວນຮ້ອນ: ສ້ອມແຊມມິຕິທາງຕັດດ້ວຍຂອບຄວາມປອດໄພຮັບນໍ້າໜັກ; ປະສິດທິພາບສໍາລັບການ spans ສັ້ນແຕ່ຄ່າໃຊ້ຈ່າຍທີ່ສຸດສໍາລັບການ spans ຍາວ.

4. ສະຫຼຸບຂອບເຂດການນຳໃຊ້ວິສະວະກຳ

Primary Load Bearing Steel Beams handle the main load transfer for all floors, roofs, and equipment platforms; ອົງປະກອບເຫລໍກໂຄງສ້າງອື່ນໆເຮັດຫນ້າທີ່ເປັນ beams ຮອງ, ສະຫນັບສະຫນູນ, ຫຼືກອບ enclosure - ສອງປະເພດແມ່ນບໍ່ສາມາດແລກປ່ຽນກັນໄດ້.

ຂະ​ບວນ​ການ​ຜະ​ລິດ​ສິ້ນ​ສຸດ​ລົງ​ໄດ້​ມາດ​ຕະ​ຖານ​

1. ການກວດກາວັດຖຸດິບ

ຢັ້ງຢືນໃບຢັ້ງຢືນຄຸນນະພາບວັດສະດຸຂອງຜູ້ຜະລິດຕົ້ນສະບັບ; ກວດ​ກາ​ສໍາ​ລັບ​ການ laminations ຫຼື warping​; ແປແຜ່ນທີ່ບໍ່ສອດຄ່ອງກັນໂດຍໃຊ້ເຄື່ອງປັບລະດັບແຜ່ນ; ພ້ອມກັນວິເຄາະຮູບແຕ້ມເພື່ອສ້າງລາຍການຕັດສໍາລັບ flanges, webs, stiffeners, ແລະແຜ່ນເຊື່ອມຕໍ່.

2. ການຕັດ CNC

ຕັດແຜ່ນທີ່ໃຊ້ໄຟ CNC ຫຼືອຸປະກອນ plasma; ໃຊ້ beveling ເປັນເອກະພາບໃນສະຖານທີ່ splice beam ຕົ້ນຕໍ; ດໍາເນີນການຕັດ profile ສໍາລັບ webs beam ພາກສ່ວນທີ່ມີການປ່ຽນແປງ, ອະນຸຍາດໃຫ້ຂອບ 2-3 ມມສໍາລັບການຫົດຕົວເຊື່ອມ.

3. ການປະກອບ Jig-based

- beams ຮູບ H-shaped: ຮັບປະກັນ flanges ເທິງແລະລຸ່ມໃນ jigs ປະກອບ; ຕິດຕັ້ງເວັບຕາມແນວຕັ້ງ; ໃຊ້ tack welding ເພື່ອຕໍາແຫນ່ງແລະຈັດວາງສູນກາງເວັບໄຊຕ໌ແລະ flange perpendicularity.

- ລຳຕົ້ນຮູບຊົງກ່ອງ: ຫຸ້ມແຜ່ນທັງ 4 ໜ່ວຍ ພາຍໃນກະຈົກປະກອບ; ທາງສ່ວນຫນ້າຂອງການຕິດຕັ້ງແລະ tack-weld diaphragms ພາຍໃນ; ການ​ຄວບ​ຄຸມ​ແຜ່ນ​ຜິດ​ປົກ​ກະ​ຕິ (ຊົດ​ເຊີຍ​) ຢູ່​ທີ່​ຂໍ້​ຕໍ່​.

4. ອັດຕະໂນມັດ submerged arc welding (SAW) ສໍາລັບ seams ຕົ້ນຕໍ

- ລຳຕົ້ນທີ່ມີຮູບຊົງ H: ເຮັດ SAW ດ້ານດຽວ, ຈາກນັ້ນປີ້ນຄາງອອກ ແລະ ໃຊ້ເຄື່ອງດູດອາກາດເພື່ອລ້າງຮາກ; ຕື່ມຂໍ້ມູນໃສ່ SAW ເຕັມທີ່ດ້ານຫຼັງເພື່ອລົບລ້າງຄວາມບົກພ່ອງຂອງການເຊື່ອມພາຍໃນ.

- ລຳຕົ້ນທີ່ເປັນຮູບຊົງກ່ອງ: ເຊື່ອມຂໍ້ຕໍ່ຝາອັດປາກມົດພາຍໃນຂອງຝາອັດປາກມົດລູກກ່ອນ, ຈາກນັ້ນພ້ອມກັນເຊື່ອມຂໍ້ຕໍ່ຕາມລວງຍາວຫຼັກຂອງພາກສ່ວນກ່ອງ.

- ຄວາມຕ້ອງການດ້ານຄຸນນະພາບ: ທຸກ seams beam ຕົ້ນຕໍຕ້ອງຕອບສະຫນອງມາດຕະຖານການເຊື່ອມໂລຫະຊັ້ນ I; 100% ການທົດສອບ Ultrasonic (UT) ແມ່ນຈໍາເປັນພາຍຫຼັງທີ່ສໍາເລັດ.

5. ການ​ແກ້​ໄຂ​ຄວາມ​ກົດ​ດັນ​ຫຼັງ​ການ​ເຊື່ອມ​ຕໍ່​ແລະ straightening​

ໃຊ້ເຄື່ອງ straightening ໄຮໂດຼລິກເພື່ອແກ້ໄຂ curvature flange ແລະ beam sweep (ບິດຂ້າງ); ບັນເທົາຄວາມກົດດັນການເຊື່ອມໂລຫະທີ່ເຫລືອ; ຮັບປະກັນຄວາມຊື່ຂອງ beam ຕອບສະຫນອງຄວາມຕ້ອງການຄວາມທົນທານ.

6. ການປະກອບແລະການເຊື່ອມໂລຫະຂອງອົງປະກອບເສີມ

ໝາຍຈຸດທີ່ຊັດເຈນຕາມຮູບແຕ້ມສຳລັບເຄື່ອງເຮັດເຫຼັກ, ເຊືອກຜູກ, ແລະ purlin cleats. ອົງປະກອບຂະຫນາດນ້ອຍແມ່ນ welded ກັບ beam ໂດຍໃຊ້ການເຊື່ອມໂລຫະອາຍແກັສ CO2; ສຸດທ້າຍ, ແຜ່ນເຊື່ອມຕໍ່ສຸດທ້າຍໄດ້ຖືກປະກອບແລະເຊື່ອມຢ່າງເຕັມສ່ວນ.

7. Precision CNC ເຈາະຮູ

ເຄື່ອງເຈາະ CNC ຖືກນໍາໃຊ້ສໍາລັບແຜ່ນທ້າຍທັງຫມົດແລະແຜ່ນເຊື່ອມຕໍ່ວົງເລັບເພື່ອຮັບປະກັນ coaxiality ຂອງຮູ bolt ແລະລົບລ້າງຄວາມຕ້ອງການສໍາລັບການ reaming ໃນສະຖານທີ່ຫຼື rework.

8. ການເຊື່ອມ Shear Stud

ສໍາລັບ beams ຕົ້ນຕໍທີ່ສະຫນັບສະຫນູນຝາອັດປາກຂຸມຊີມັງປະກອບ, ເຄື່ອງເຊື່ອມ stud ພິເສດແມ່ນໃຊ້ໃນການເຊື່ອມໂລຫະ Φ16 ແລະ Φ19 shear studs, ມີການ deviation ແນວຕັ້ງ stud ຄວບຄຸມພາຍໃນ 1 °.

9. ໂດຍລວມສໍາເລັດຮູບແລະ grinding

ການເຊື່ອມ beads ແລະ spatter burrs ແມ່ນດິນອອກຈາກ beam ທັງຫມົດ; ເຂດການເສີມສ້າງເວັບ ແລະຂໍ້ບົກພ່ອງຂອງພື້ນຜິວທີ່ຖືກສ້ອມແປງ.

10. ມາດຕະຖານຄໍາຮ້ອງສະຫມັກຕ້ານການ corrosion ແລະ Fireproofing

ໂດຍລວມຍິງ blasting ກັບ Sa2.5 ເກຣດ; ການປະຕິບັດຕາມລໍາດັບຂອງ primer, ເປືອກຫຸ້ມນອກລະດັບປານກາງ, ແລະ topcoat ດ້ວຍການກວດສອບຄວາມຫນາຂອງຮູບເງົາແຫ້ງ; ການ​ນໍາ​ໃຊ້​ຂອງ​ການ​ເຄືອບ​ທົນ​ໄຟ​ໂດຍ​ອີງ​ໃສ່​ການ​ຈັດ​ອັນ​ດັບ​ໄຟ​ທີ່​ຈໍາ​ເປັນ​ສໍາ​ລັບ​ເຂດ​ສະ​ເພາະ​.

11. ການກໍານົດ, ການກວດກາສຸດທ້າຍ, ແລະສາງ

ໝາຍເລກປະຈຳຕົວອົງປະກອບ ແລະເຄື່ອງໝາຍແກນ/ລວງສູງຖືກນຳໃຊ້; ຄວາມ​ຖືກ​ຕ້ອງ​ດ້ານ​ມິ​ຕິ​ລະ​ພາບ​, ບົດ​ລາຍ​ງານ​ການ​ກວດ​ສອບ​ຂໍ້​ບົກ​ພ່ອງ​, ແລະ​ເອ​ກະ​ສານ​ອຸ​ປະ​ກອນ​ການ​ໄດ້​ຮັບ​ການ​ກວດ​ສອບ​; ເມື່ອຜ່ານການກວດກາ, ອົງປະກອບແມ່ນບັນຈຸກັນນ້ໍາສໍາລັບການຈັດສົ່ງ.

ຕົວກໍານົດການປະສິດທິພາບຫຼັກ

1. Geometric Fabrication Tolerances

- ຄວາມຊື່ຂອງ Beam: ≤L/1000

- Flange verticality: ≤B/100

- ການບ່ຽງເບນຂອງມິຕິທາງຂ້າມ: ± 2 ຫາ 3 ມມ

- ຄວາມຍາວຂອງຕອນສໍາເລັດຮູບມາດຕະຖານ: 9m, 12m; ອົງປະກອບຍາວພິເສດແມ່ນ prefabricated ໃນສ່ວນ.

2. ຄຸນສົມບັດກົນຈັກວັດສະດຸພື້ນຖານ

3. ຕົວກໍານົດການໂຄງສ້າງຂ້າມພາກ

- H-beam: ການປະຕິບັດ flexural ທີ່ດີເລີດກ່ຽວກັບແກນທີ່ເຂັ້ມແຂງ; ຄວາມແຂງກະດ້າງດ້ານຂ້າງຕ່ໍາກ່ຽວກັບແກນທີ່ອ່ອນແອ (ອີງໃສ່ຝາອັດປາກຂຸມຊັ້ນແລະຊັ້ນສອງສໍາລັບການຍັບຍັ້ງດ້ານຂ້າງ); ຄວາມ​ສາ​ມາດ​ຮັບ​ຜິດ​ຊອບ​ການ​ໂຫຼດ​ເພີ່ມ​ຂຶ້ນ​ໂດຍ 35​% – 55​% ຫຼັງ​ຈາກ​ການ retrofitting ເຫຼັກ​-concrete composite​.

- Box beam: ການດຸ່ນດ່ຽງການປະຕິບັດ flexural bidirectional ແລະ torsional; ເຫມາະສໍາລັບການໂຫຼດ eccentric ແລະຂົວ crane ຄໍາຮ້ອງສະຫມັກ beam ຕົ້ນຕໍ.

- ຄ່າສໍາປະສິດການຕໍ່ຕ້ານລົມ: H-beam 1.35, Box beam 1.55.

- ເຄື່ອງຍຶດຕິດທາງຂວາງຕ້ອງຖືກເພີ່ມໃສ່ຈຸດໂຫຼດທີ່ເຂັ້ມຂຸ້ນເພື່ອປ້ອງກັນການເກີດເວັບທ້ອງຖິ່ນເນື່ອງຈາກຄວາມກົດດັນຂອງລູກປືນ.

4. ຕົວກໍານົດການຍອມຮັບ Weld

- ການເຊື່ອມກົ້ນຫຼັກ ແລະການເຊື່ອມໂລຫະທີ່ສຳຄັນ: ການເຊື່ອມໂລຫະຊັ້ນ I, 100% ການທົດສອບ Ultrasonic (UT)

- ການເຊື່ອມໂລຫະແຂງ ແລະ ວົງເລັບ: ການເຊື່ອມໂລຫະຊັ້ນ II, 20% ການທົດສອບແບບສຸ່ມ Ultrasonic (UT)

5. ຕົວກໍານົດການຕ້ານ corrosion ແລະ fireproofing

- ເກຣດກຳຈັດສະໝຸນໄພ: Sa2.5

- ຄວາມໜາຂອງໜັງແຫ້ງ: 100–160 μm

- ໄລຍະເວລາທົນທານຕໍ່ໄຟ: 1h, 2h, 3h

- ຄວາມຫນາຂອງສັງກະສີຈຸ່ມຮ້ອນ: ≥85 μm

6. ຕົວກໍານົດການເຊື່ອມຕໍ່

- bolts ເຊື່ອມຕໍ່ Beam-to-column: ເກຣດ 10.9 bolts ທີ່ມີຄວາມເຂັ້ມແຂງສູງ.

- ຄວາມຫນາຂອງແຜ່ນທ້າຍ: 18-50 ມມ

- Shear stud ສະເພາະ: Φ16, Φ19; ວັດສະດຸ: ML15

ຂໍ້ໄດ້ປຽບຂອງການເລືອກ HAISHENG

- ການປຸງແຕ່ງພາຍໃນເຮືອນຢ່າງເຕັມສ່ວນ: ສາຍການຜະລິດທີ່ເປັນເຈົ້າຂອງສໍາລັບການຕັດແຜ່ນເຫຼັກ, ການເຊື່ອມໂລຫະ arc submerged, ແລະການກວດສອບຂໍ້ບົກພ່ອງ; ບໍ່ມີ outsourcing, ຮັບປະກັນຂະຫນາດທີ່ສາມາດຄວບຄຸມໄດ້ແລະຄຸນນະພາບການເຊື່ອມ.

- ການຈັດສົ່ງຂ້າມຊາຍແດນທີ່ສອດຄ້ອງກັນ: ການຈັດສົ່ງເອກະສານການກວດກາພາສາອັງກິດຄົບຖ້ວນສົມບູນພ້ອມໆກັນແລະເອກະສານການແຈ້ງພາສີເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການສໍາລັບການກວດກາດ້ານວິສະວະກໍາຢູ່ຕ່າງປະເທດແລະການກວດສອບພາສີ.

- ການແກ້ໄຂການຂົນສົ່ງຂະຫນາດໃຫຍ່: ການສະຫນອງການແຕ້ມຮູບການກໍ່ສ້າງທີ່ສົມບູນສໍາລັບການ prefabrication ພາກສ່ວນແລະການ splicing ໃນສະຖານທີ່ຂອງ girders ຕົ້ນຕໍຍາວພິເສດ, ເອົາຊະນະຂໍ້ຈໍາກັດການຂົນສົ່ງຂ້າມຊາຍແດນ.

- ການກວດສອບທາງດ້ານວິຊາການຟຣີ: ການກວດສອບການຂາຍກ່ອນການຂາຍຂອງ span girder ຕົ້ນຕໍ, ການໂຫຼດ, ແລະການຄັດເລືອກການເຊື່ອມຕໍ່ເພື່ອຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ການອອກແບບໂຄງສ້າງ.

FAQs

Q1: ຂ້ອຍຈະເລືອກລະຫວ່າງ H-section ແລະ box-section girders ແນວໃດ?

A: ໃຊ້ H-section girders ສໍາລັບ spans ພາຍໃຕ້ 24m ກັບການໂຫຼດແນວຕັ້ງ unidirectional; ໃຊ້ girders ກ່ອງສໍາລັບ spans ເກີນ 24m, ການໂຫຼດ eccentric bidirectional, ຫຼືການໂຫຼດ crane reciprocating.

ຄໍາຖາມທີ 2: ການຕັດການເປີດຢູ່ໃນເວັບ girder ຕົ້ນຕໍມີຜົນກະທົບຕໍ່ຄວາມປອດໄພຂອງໂຄງສ້າງບໍ?

A: ການເປີດທີ່ເຮັດໃນສະຖານທີ່ອື່ນນອກເຫນືອຈາກຈຸດຈຸດເວລາໂຄ້ງສູງສຸດ - ເມື່ອເສີມດ້ວຍແຜ່ນແຂງເປັນວົງແຫວນ - ບໍ່ເຮັດໃຫ້ຄວາມສາມາດໃນການຮັບນ້ໍາຫນັກ; ແນວໃດກໍ່ຕາມ, ການເປີດຕາມໃຈມັກແມ່ນຫ້າມຢູ່ໃນເຂດທີ່ໂຄ້ງສູງໃນຊ່ວງເວລາກາງ.

ຄໍາຖາມທີ 3: ການເຄືອບທົນທານຕໍ່ໄຟສໍາລັບ beams ເຫຼັກກ້າຕົ້ນຕໍສາມາດຖືກນໍາໃຊ້ໃນສະຖານທີ່ຕໍ່ມາ?

A: ຄໍາຮ້ອງສະຫມັກສາມາດເຮັດໄດ້ບໍ່ວ່າຈະຜ່ານການເຄືອບທາງສ່ວນຫນ້າຂອງໂຮງງານຜະລິດຫຼືການເຄືອບໃນສະຖານທີ່; ການເຄືອບໂຮງງານຮັບປະກັນຄວາມຫນາຂອງຮູບເງົາທີ່ເປັນເອກະພາບແລະໂດຍທົ່ວໄປແລ້ວສອດຄ່ອງດີກວ່າກັບຄວາມຕ້ອງການຂອງໂຄງການໃນຕ່າງປະເທດ.
