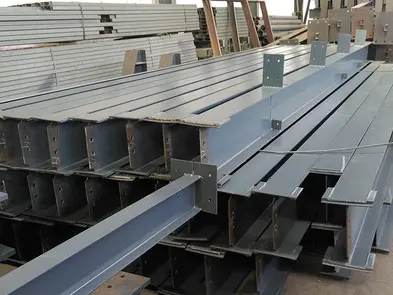

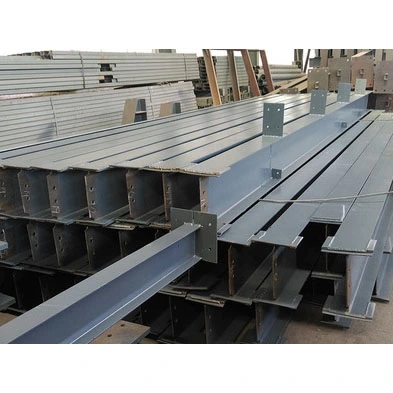

ໂຄງສ້າງຮອງຮອງ Steel Beam

ການສົ່ງຕໍ່ Load ໃນ mezzanines ເຫຼັກປະກອບດ້ວຍກົນໄກສອງຂັ້ນຕອນ: beams ປະຖົມສະຫນັບສະຫນູນການໂຫຼດຕັ້ງຈາກຖັນ, ໃນຂະນະທີ່ beams ເຫຼັກສະຫນັບສະຫນູນໂຄງສ້າງຂັ້ນສອງເຮັດຫນ້າທີ່ເປັນອົງປະກອບຮັບຮອງຮອງ, ຂົວຊ່ອງຫວ່າງການໂຫຼດລະຫວ່າງ beams ຕົ້ນຕໍ. Fabricated ຈາກພາກສ່ວນມ້ວນຮ້ອນມາດຕະຖານຫຼືພາກສ່ວນການເຊື່ອມໂລຫະຂະຫນາດນ້ອຍ, beams ເຫຼົ່ານີ້ບໍ່ຈໍາເປັນຕ້ອງມີຂະບວນການກວດຫາຂໍ້ບົກພ່ອງການເຊື່ອມໂລຫະທີ່ມີຄວາມລະອຽດສູງທີ່ໃຊ້ສໍາລັບ beams ຕົ້ນຕໍ. ພວກມັນດຸ່ນດ່ຽງຄວາມປອດໄພຂອງໂຄງສ້າງກັບຄ່າໃຊ້ຈ່າຍຂອງໂຄງການແລະຕອບສະຫນອງຄວາມຕ້ອງການຮັບມືທີ່ແຈກຢາຍສໍາລັບພື້ນເຮືອນ span ຂະຫນາດນ້ອຍຫາຂະຫນາດກາງແລະ enclosures ຫລັງຄາ, ເປັນຕົວແທນຂອງອົງປະກອບການຮັບມືຮອງທີ່ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງທີ່ສຸດໃນລະບົບ beam ປະຖົມ - ມັດທະຍົມ.

ນິຍາມການໂຫຼດໂຄງສ້າງ ແລະສະຖານະການນຳໃຊ້

1. ນິຍາມພື້ນຖານ

beams ເຫຼັກສະຫນັບສະຫນູນໂຄງສ້າງຮອງໄດ້ຖືກຕິດຕັ້ງ transverse ແລະ fixed ຢູ່ໃນຕໍາແຫນ່ງ corbel ຂອງ beams ປະຖົມ; ພວກເຂົາບໍ່ໄດ້ເຊື່ອມຕໍ່ໂດຍກົງກັບຖັນເຫຼັກ. ພວກເຂົາເຈົ້າຕົ້ນຕໍແມ່ນສະຫນັບສະຫນູນຊັ້ນດາດຟ້າ, enclosures ມຸງ, ແລະການໂຫຼດຂອງທ້ອງຖິ່ນຈາກບຸກຄະລາກອນແລະອຸປະກອນ, ການໂອນການໂຫຼດແຈກຢາຍກັບ beams ຕົ້ນຕໍ, ຊຶ່ງຫຼັງຈາກນັ້ນສົ່ງໃຫ້ເຂົາເຈົ້າກັບຖັນເຫຼັກແລະຮາກຖານ. ວັດສະດຸພື້ນຖານມາດຕະຖານອຸດສາຫະກໍາປະກອບມີສີ່ປະເພດ: H-beams ມ້ວນຮ້ອນ, I-beams ມາດຕະຖານ, ເຫລໍກຊ່ອງທາງ, ແລະ H-beams ທີ່ມີນ້ໍາຫນັກເບົາ. ໂດຍປົກກະຕິ Q235B ຖືກເລືອກເປັນວັດສະດຸຫຼັກສໍາລັບໂຄງການມາດຕະຖານພາຍໃນແລະນອກ, ໃນຂະນະທີ່ Q355B ຖືກນໍາໃຊ້ສໍາລັບເວທີທີ່ສະຫນັບສະຫນູນອຸປະກອນຫນັກຫຼືເຄື່ອງສັ່ນສະເທືອນ.

2. ສະຖານະການແອັບພລິເຄຊັນທົ່ວໄປ

- beams ຮອງສໍາລັບ slabs ຊັ້ນໂຮງງານອຸດສາຫະກໍາ

- ເວທີການໂຫຼດສໍາລັບອຸປະກອນກາງແຈ້ງ

- ສະຫນັບສະຫນູນ beams ສໍາລັບວົງເລັບ purlin ມຸງ

- beams ຮອງສໍາລັບຊັ້ນ mezzanine ເຫຼັກ indoor

ລາຍລະອຽດອົງປະກອບຂອງໂຮງງານທີ່ໄດ້ມາດຕະຖານ

1. Main Beam Configuration

- ການຈັດປະເພດເປັນການຕັດສ່ວນມ້ວນຮ້ອນແລະສ່ວນເຊື່ອມທີ່ກໍາຫນົດເອງ. ມາດຕະຖານ I-beams, ເຫຼັກກ້າຊ່ອງ, ແລະ H-beams ມ້ວນຮ້ອນແມ່ນຜະລິດໂດຍຜ່ານການຕັດ CNC ຂອງໂຄງສ້າງຄວາມຍາວຫຼັກຊັບ. ສໍາລັບຄວາມກວ້າງຂອງອ່າວທີ່ບໍ່ແມ່ນມາດຕະຖານຫຼື spans ພິເສດ, ການເຊື່ອມໂລຫະ H-beams ນ້ໍາຫນັກເບົາ (fabricated ຈາກແຜ່ນເຫຼັກຂະຫນາດນ້ອຍກວ່າ) ໄດ້ຖືກນໍາໃຊ້; ຂະບວນການເຊື່ອມໂລຫະທີ່ຫນັກແຫນ້ນທີ່ກ່ຽວຂ້ອງກັບແຜ່ນຫນາແມ່ນຫຼີກເວັ້ນ.

2. ອຸປະກອນເຊື່ອມຕໍ່ສິ້ນສຸດ

- ແຜ່ນເຊື່ອມຕໍ່ lap: ວິທີການເຊື່ອມຕໍ່ pinned ມາດຕະຖານ; ແຜ່ນບາງໆຖືກເຊື່ອມກັບປາຍ beam, lapped ໃສ່ corbel ຂອງ beam ຕົ້ນຕໍ (ວົງເລັບ), ແລະ secured ດ້ວຍ bolts ຕໍາແຫນ່ງ.

- ແຜ່ນທ້າຍບາງໆ: ໃຊ້ສໍາລັບການເຊື່ອມຕໍ່ເຄິ່ງແຂງສະເພາະ; ຄວາມຫນາຂອງແຜ່ນແມ່ນຕ່ໍາກວ່າຂອງແຜ່ນທ້າຍ beam ຕົ້ນຕໍຢ່າງຫຼວງຫຼາຍ, ແລະບໍ່ມີການເສີມຄວາມຫນາແຫນ້ນ.

- End stiffeners: ຕິດຕັ້ງພຽງແຕ່ໃນ beams ທີສອງ, ຂຶ້ນກັບການໂຫຼດ bearing ເຂັ້ມຂຸ້ນ; ບໍ່ໄດ້ລວມເອົາມາດຕະຖານ I-beam ຫຼື beam ເຫຼັກຂັ້ນສອງຂອງຊ່ອງ.

3. ອຸປະກອນເສີມຮ່າງກາຍ Beam

- ແຜ່ນວົງເລັບ Purlin: ສະເພາະກັບ beams ຮອງມຸງ; welded ກັບ flange ເທິງເພື່ອສະຫນັບສະຫນູນ lapped ມຸງ purlins galvanized.

- ແຜ່ນເສີມການເປີດ Utility: ຕິດຕັ້ງຢູ່ອ້ອມຮອບການເປີດເວັບທີ່ເກີນຂະຫນາດມາດຕະຖານເພື່ອເສີມຄວາມເຂັ້ມແຂງຂອງພາກຕັດ.

4. ອຸປະກອນກໍ່ສ້າງ

- ມາດຕະຖານຮອງຮອງໂຄງສ້າງເຫຼັກ beams (ເຖິງ 12m) ບໍ່ມີການຕິດຕັ້ງ lugs ຍົກ; hoisting ແມ່ນດໍາເນີນການໂດຍການ slinging ປະມານ flanges profile ໄດ້. beams ຊັ້ນຮອງຍາວພິເສດຫຼືຫນັກແຫນ້ນແມ່ນເຫມາະສົມກັບໂຮງງານຜະລິດກັບ lugs ຍົກການເຊື່ອມໂລຫະງ່າຍດາຍ.

5. Corrosion Protection & Fireproofing

- ເກຣດການກໍາຈັດ rust: St3 (ການທໍາຄວາມສະອາດເຄື່ອງມືດ້ວຍມື) ສໍາລັບໂຄງການ indoor ມາດຕະຖານ; Sa2.5 (abrasive blast ທໍາຄວາມສະອາດ) ສໍາລັບໂຄງການນອກໃນສະພາບແວດລ້ອມ corrosive ສູງ.

- ລະບົບການເຄືອບ: ການສີດສອງຊັ້ນ (primer plus topcoat); ຄວາມຫນາຂອງຮູບເງົາແຫ້ງທັງຫມົດຄວບຄຸມລະຫວ່າງ60μmແລະ100μm.

- Fireproofing: ການ​ນໍາ​ໃຊ້​ຂອງ​ການ​ເຄືອບ​ໄຟ intumescent intumescent ບາງ​ຕາມ​ຄວາມ​ຕ້ອງ​ການ​; ລະດັບຄວາມທົນທານຕໍ່ໄຟມາດຕະຖານ 0.5 ຫາ 1 ຊົ່ວໂມງ.

6. Fasteners ແລະການເຊື່ອມຕໍ່

ເກຣດ 4.8 ມາດຕະຖານ bolts ຖືກນໍາໃຊ້ສໍາລັບຂໍ້ຕໍ່ໂຫຼດ static ທໍາມະດາ; ເກຣດ 8.8 ເກຣດທີ່ມີຄວາມເຂັ້ມແຂງສູງແມ່ນໃຊ້ສໍາລັບຂໍ້ຕໍ່ທີ່ມີການສັ່ນສະເທືອນຂອງອຸປະກອນ, ລົມແຮງ, ຫຼືການໂຫຼດຫນັກ (ສະຫນອງດ້ວຍແກ່ນ OEM ແລະເຄື່ອງຊັກຜ້າທີ່ກົງກັນ).

3 ປະເພດການແກ້ໄຂຈາກໂຮງງານທີ່ສະໜອງໃຫ້

- I-beam ສອງ beams: ຮ່າງກາຍ I-beam + ແຜ່ນເຊື່ອມຕໍ່ lap ທັງສອງສົ້ນ + ແຜ່ນສະຫນັບສະຫນູນ purlin + ສໍາເລັດການເຄືອບຕ້ານ corrosion; ເຫມາະສໍາລັບພື້ນເຮືອນກະດານນ້ໍາຫນັກເບົາ.

- ແຜ່ນຮອງ H-beam ມ້ວນຮ້ອນ: ຮ່າງກາຍ H-beam ຂະຫນາດນ້ອຍ + ແຜ່ນທ້າຍ + stiffeners ທ້ອງຖິ່ນ + shear studs; ເຫມາະສໍາລັບພື້ນເຮືອນປະສົມຊີມັງ.

- ເຫຼັກຊ່ອງ beams ຮອງ: ຮ່າງກາຍເຫຼັກຊ່ອງ + ແຜ່ນຝາທ້າຍ + ແຜ່ນ lug ຂ້າງຂະຫນາດນ້ອຍ; ຕົ້ນຕໍແມ່ນໃຊ້ສໍາລັບເວທີອຸປະກອນຂະຫນາດນ້ອຍ, ເອກະລາດ.

ຄວາມແຕກຕ່າງຂອງໂຄງສ້າງຫຼັກ: ຫຼັກທຽບກັບ Beams ຮອງ

ຄວາມແຕກຕ່າງແມ່ນຖືກກໍານົດຢ່າງຊັດເຈນໂດຍອີງໃສ່ສາມມິຕິ - ການໂຫຼດຢູ່ບ່ອນ, ການຕັ້ງຄ່າໂຄງສ້າງ, ແລະປະເພດການເຊື່ອມຕໍ່ - ເພື່ອປ້ອງກັນຄວາມຜິດພາດລະຫວ່າງການຈັດຊື້ແລະການຄັດເລືອກ. - Beams ຕົ້ນຕໍ: ເຊື່ອມຕໍ່ໂດຍກົງກັບຖັນເຫຼັກ; ຮັບຜິດຊອບການໂຫຼດຢ່າງຕໍ່ເນື່ອງໃນທົ່ວ span ເຕັມ; ຄຸນສົມບັດແຜ່ນທ້າຍທີ່ເກິດໜາ ແລະ ໜາແໜ້ນໜາຕະຫຼອດ; ໃຊ້ເກຣດເກຣດ 10.9 ແຮງສູງ; ແລະ undergo 100% ການທົດສອບ ultrasonic (UT) ສໍາລັບການເຊື່ອມໂລຫະຊັ້ນ I.

- Beams ທີສອງ: Lap-connected ກັບ beams ຕົ້ນຕໍເພື່ອຮັບຜິດຊອບທ້ອງຖິ່ນ, ກະຈາຍການໂຫຼດ; ຄຸນນະສົມບັດການອອກແບບໂຄງສ້າງທີ່ງ່າຍດາຍແລະການເຊື່ອມຕໍ່ pinned ສ່ວນໃຫຍ່ (hinged); ໃຊ້ໂປໄຟທີ່ມີນ້ໍາຫນັກເບົາ; ແລະ​ໄດ້​ຮັບ​ການ​ກວດ​ສອບ​ຈຸດ​ການ​ເຊື່ອມ​ຕໍ່​ການ​ກວດ​ກາ​.

ຂໍ້ໄດ້ປຽບຫຼັກ

ການນໍາໃຊ້ໂຄງສ້າງໂຄງສ້າງທີ່ມີນ້ໍາຫນັກເບົາສໍາລັບ beam ສະຫນັບສະຫນູນຂັ້ນສອງ, ລະບົບນີ້ສະເຫນີຂໍ້ໄດ້ປຽບການປະຕິບັດດັ່ງຕໍ່ໄປນີ້ຫຼາຍກວ່າການກໍ່ສ້າງ beam ຫຼັກແບບເຕັມຮູບແບບແບບດັ້ງເດີມ:

1. ນ້ໍາຫນັກເບົາແລະຈັດລຽງແບບຍືດຫຍຸ່ນ; ໄລຍະຫ່າງສາມາດປັບໄດ້ໂດຍບໍ່ເສຍຄ່າໂດຍອີງໃສ່ໂມດູນຝາອັດປາກຂຸມຊັ້ນ.

2. ວັດສະດຸທີ່ມີປະສິດທິພາບ; ຫຼຸດລົງຢ່າງຫຼວງຫຼາຍໃນການຈັດຊື້ເຫຼັກແລະຄ່າໃຊ້ຈ່າຍໃນການຜະລິດສໍາລັບໂຄງສ້າງ mezzanine ເຫຼັກກ້າ.

3. ຄວາມຮາບພຽງຢູ່ດ້ານສູງ; ເຂົ້າກັນໄດ້ກັບວັດສະດຸພື້ນເຮືອນຕ່າງໆ, ລວມທັງຊັ້ນດາດເຫຼັກ profiled, ພື້ນໄມ້ແຂງ, ແລະກະດານເສັ້ນໄຍຊີມັງ.

4. fabrication ງ່າຍ​ດາຍ​ແລະ​ສະ​ດວກ​ໃນ​ການ​ຈັດ​ວາງ / ການ​ຕິດ​ຕັ້ງ​; ຫຼຸດຜ່ອນຕາຕະລາງການກໍ່ສ້າງໂດຍລວມ.

5. ການແຈກຢາຍການໂຫຼດເອກະພາບ; ໂຄງສ້າງຫຼຸດຜ່ອນການຍືດຕົວຂອງພື້ນໃນໄລຍະຍາວແລະການສັ່ນສະເທືອນທີ່ເກີດຈາກການຈະລາຈອນຕີນ.

6. ໂຮງງານຜະລິດການນໍາໃຊ້ຕ້ານ corrosion ແລະ rust-proofing ການປິ່ນປົວ; ຮັບປະກັນຄວາມຫມັ້ນຄົງໃນໄລຍະຍາວໃນສະພາບແວດລ້ອມພາຍໃນທີ່ແຫ້ງແລ້ງແລະຕອບສະຫນອງມາດຕະຖານຄວາມທົນທານຂອງໂຄງສ້າງ.

ຄວາມແຕກຕ່າງທີ່ໂດດເດັ່ນທຽບກັບອົງປະກອບເຫຼັກທີ່ຄ້າຍຄືກັນ

1. ການຄັດເລືອກວັດສະດຸແລະຂໍ້ໄດ້ປຽບຂອງວົງຈອນການສະຫນອງ

ສີ່ປະເພດໂປໄຟສາມາດໃຊ້ໄດ້ເພື່ອໃຫ້ສອດຄ່ອງກັບຄວາມຕ້ອງການໂຫຼດໄດ້: I-beams ແລະເຫຼັກຊ່ອງສໍາລັບການໂຫຼດແສງສະຫວ່າງ (ເພື່ອຄວບຄຸມຄ່າໃຊ້ຈ່າຍ), ແລະ H-beams ຂະຫນາດນ້ອຍສໍາລັບການໂຫຼດຂະຫນາດກາງ (ເພື່ອຮັບປະກັນຄວາມແຂງແກ່ນ). ລະບົບແມ່ນອີງໃສ່ການຕັດຮູບປະກອບການມ້ວນຮ້ອນ, ກໍາຈັດຄວາມຕ້ອງການສໍາລັບການເຊື່ອມໂລຫະ submerged-arc ແລະຂະບວນການ straightening ຊ້ໍາຊ້ອນທີ່ຕ້ອງການສໍາລັບ beams ຕົ້ນຕໍ custom. C-sections ແລະ ວົງເລັບເຫຼັກມາດຕະຖານແມ່ນ ເໝາະ ສົມກັບຕົວຍຶດຂອງຝາປິດເທົ່ານັ້ນແລະບໍ່ສາມາດປ່ຽນແທນ beams ທີສອງໃນການຮັບຜິດຊອບການໂຫຼດພື້ນຕັ້ງ.

2. ຄວາມແຕກຕ່າງຂອງໂຄງສ້າງ Load-Bearing

ເສັ້ນທາງການໂຫຼດເອກະລາດ; ການໂຫຼດບໍ່ໄດ້ຖືກໂອນໂດຍກົງກັບຖັນເຫຼັກ, ສົ່ງຜົນໃຫ້ພາກສ່ວນຕັດນ້ອຍລົງແລະນ້ໍາຫນັກຕົວຕ່ໍາ. ການ​ເຊື່ອມ​ຕໍ່​ທັງ​ຫມົດ​ນໍາ​ໃຊ້​ການ​ຕັ້ງ​ຄ່າ pinned lap-jointed​, ລົບ​ລ້າງ​ຄວາມ​ຕ້ອງ​ການ​ສໍາ​ລັບ​ແຜ່ນ​ທ້າຍ​ຫນັກ​ຫຼື stiffeners ຫນາ​ແຫນ້ນ​ກ່ຽວ​ກັບ beams ຕົ້ນ​ຕໍ​; ນີ້ຊ່ວຍຫຼຸດຜ່ອນການເຊື່ອມໂລຫະເຄື່ອງບໍລິໂພກແລະແຮງງານ fabrication, ເຮັດໃຫ້ລະບົບທີ່ເຫມາະສົມສໍາລັບການຂະຫນາດໃຫຍ່ຂອງມາດຕະຖານ mezzanine ໂຫຼດ-bearing ສະຖານະການ.

3. ການຕິດຕັ້ງທີ່ແຕກຕ່າງກັບສະຖານທີ່

ການຕິດຕັ້ງບໍ່ຈໍາເປັນຕ້ອງມີການເຊື່ອມໂລຫະ butt ເຕັມທີ່ສູງ; ແທນທີ່ຈະ, ການເຊື່ອມຕໍ່ lap bolted ງ່າຍດາຍແມ່ນຖືກນໍາໃຊ້, ຫຼຸດລົງຂອບເຂດດ້ານວິຊາການສໍາລັບການກໍ່ສ້າງ. ສະມາຊິກສາມາດຖືກຕັດອອກຕາມຄວາມຍາວທີ່ຕ້ອງການ, ແລະການຈັດວາງຂອງພາກສ່ວນທີ່ມີໄລຍະຫ່າງຢ່າງໃກ້ຊິດຈະເພີ່ມປະສິດທິພາບການຂະຫຍາຍພື້ນເຮືອນແລະຮອງຮັບການປັບຄ່າຂອງອ່າວທີ່ບໍ່ສະຫມໍ່າສະເຫມີ. ນອກຈາກນັ້ນ, ການກໍາຈັດຄວາມຕ້ອງການການທົດສອບທີ່ບໍ່ທໍາລາຍ (NDT) ສໍາລັບການເຊື່ອມໂລຫະຊັ້ນ I ຫຼຸດລົງຢ່າງຫຼວງຫຼາຍໃນການກວດສອບຄຸນນະພາບແລະຄ່າໃຊ້ຈ່າຍແຮງງານ.

4. Multifunctional Component Adaptability

Purlin cleats ແລະສະຫນັບສະຫນູນຜົນປະໂຫຍດຂະຫນາດນ້ອຍສາມາດໄດ້ຮັບການ welded ກັບ flange ເທິງຂອງ beam, ເຮັດໃຫ້ອົງປະກອບທີ່ເຫມາະສົມສໍາລັບການນໍາໃຊ້ທັງສອງຊັ້ນແລະມຸງ. ສາ​ມາດ​ໄດ້​ຮັບ​ການ​ເພີ່ມ shear studs ສໍາ​ລັບ​ການ​ປະ​ກອບ​ຂອງ​ລະ​ບົບ​ພື້ນ​ເຮືອນ​ຊີ​ມັງ​ຫຼື​ຍົກ​ເວັ້ນ​ສໍາ​ລັບ​ພື້ນ​ເຮືອນ​ການ​ກໍ່​ສ້າງ​ແຫ້ງ​, ໃຫ້​ສໍາ​ລັບ​ການ​ປັບ​ຄ່າ​ການ​ຕັ້ງ​ຄ່າ​ປະ​ສິດ​ທິ​ຜົນ​ໂດຍ​ອີງ​ໃສ່​ຄວາມ​ຕ້ອງ​ການ​ສະ​ເພາະ​.

5. ຄ່າໃຊ້ຈ່າຍໃນການຕ້ານການ corrosion ແລະ fireproofing ທີ່ແຕກຕ່າງກັນ

ເນື່ອງຈາກ beam ສະຫນັບສະຫນູນໂຄງສ້າງຮອງ Steel Beam ແມ່ນຂຶ້ນກັບຄວາມກົດດັນຕ່ໍາກວ່າ beam ຕົ້ນຕໍຢ່າງຫຼວງຫຼາຍ, ຄໍາຮ້ອງສະຫມັກ thinner ຂອງສີຕ້ານ corrosion ແລະການເຄືອບທົນທານຕໍ່ໄຟແມ່ນພຽງພໍ, ເຮັດໃຫ້ການບໍລິໂພກວັດສະດຸຫຼຸດລົງ. ການບໍາລຸງຮັກສາແລະການປັບປຸງໃຫມ່ແມ່ນກົງໄປກົງມາ, ສະຫນອງຄ່າໃຊ້ຈ່າຍປະສິດທິພາບໂດຍລວມກ່ຽວກັບການຕ້ານການ corrosion ແລະ fireproof ໃນໄລຍະຊີວິດເຕັມຂອງໂຄງສ້າງເມື່ອທຽບກັບ beams ຕົ້ນຕໍ.

ການຈັດປະເພດແລະການຈັດຕໍາແຫນ່ງຂອງອົງປະກອບເຫຼັກ

1. Beams ຕົ້ນຕໍ: ໂອນການໂຫຼດຢ່າງເຕັມທີ່ກັບຖັນເຫຼັກ; ອອກແບບສໍາລັບການໂຫຼດຫນັກແລະ span ຍາວ; ຄຸນນະສົມບັດການເຊື່ອມຕໍ່ທີ່ເຄັ່ງຄັດແລະຜ່ານການທົດສອບມາດຕະຖານສູງທີ່ບໍ່ມີການທໍາລາຍ (NDT).

2. Beams ຮອງ: ໂອນການໂຫຼດພື້ນເຮືອນທີ່ແຈກຢາຍໄປສູ່ beams ຕົ້ນຕໍ; ອອກແບບສໍາລັບການໂຫຼດປານກາງແລະການເຊື່ອມຕໍ່ pinned; ບູລິມະສິດປະສິດທິພາບຄ່າໃຊ້ຈ່າຍ.

3. Channel Steel & C-Sections: ໃຊ້ຕົ້ນຕໍສໍາລັບການສະຫນັບສະຫນູນໂຄງສ້າງແລະ purlins ມຸງ; ບໍ່ຕ້ອງແບກຫາບພື້ນຂະໜາດໃຫຍ່ຕາມແນວຕັ້ງ.

ຂະບວນການຜະລິດສິ້ນຫາທ້າຍທີ່ໄດ້ມາດຕະຖານ

1. ການຍອມຮັບວັດຖຸດິບ: ກວດສອບໃບຢັ້ງຢືນຄຸນນະພາບຂອງໂຮງງານຕົ້ນສະບັບສໍາລັບພາກສ່ວນມ້ວນຮ້ອນ; ກວດ​ກາ​ສໍາ​ລັບ​ການ​ບິດ​ຂ້າງ​ຂ້າງ​, ບິດ​, ແລະ corrosion​; ກົນຈັກ straighten ອົງປະກອບເກີນຂອບເຂດຈໍາກັດ deformation; ພ້ອມກັນກວດສອບຄຸນນະພາບຂອງການເຊື່ອມຕໍ່ແລະແຜ່ນ stiffener.

2. CNC Precision Cutting: ໃຊ້ saws ໂລຫະເຢັນສໍາລັບການຕັດປະລິມານສູງຂອງ beams ໂຄງສ້າງຮອງ; ໃຊ້ການຕັດ plasma ສໍາລັບພາກສ່ວນອື່ນໆ; ກະກຽມ bevels ການເຊື່ອມໂລຫະສໍາລັບອົງປະກອບ spliced ​​ຍາວພິເສດ.

3. ການຈັດວາງອົງປະກອບ & ການປະກອບ: ແຜ່ນເຊື່ອມຕໍ່ຕໍາແຫນ່ງ, stiffeners, purlin cleats, ແລະແຜ່ນເສີມຕາມຮູບແຕ້ມການກໍ່ສ້າງ; ໃຊ້ການເຊື່ອມ tack ຄວາມແມ່ນຍໍາເພື່ອແກ້ໄຂຕໍາແຫນ່ງອົງປະກອບທີ່ກ່ຽວຂ້ອງ.

4. ການເຊື່ອມໂລຫະສ່ວນຂະຫນາດນ້ອຍ: ປະຕິບັດການເຊື່ອມໂລຫະຂອງອົງປະກອບເສີມໂດຍໃຊ້ການເຊື່ອມໂລຫະທີ່ມີອາຍແກັສ CO2; ປະຕິບັດມາດຕະຖານຊັ້ນຮຽນທີ II ສໍາລັບການເຊື່ອມໂລຫະ splice; ດຳ​ເນີນ​ການ​ທົດ​ສອບ Ultrasonic ຄັດ​ເລືອກ (UT) ພຽງ​ແຕ່​ກ່ຽວ​ກັບ​ຂໍ້​ທີ່​ຮັບ​ຜິດ​ຊອບ​ການ​ໂຫຼດ​ທີ່​ສໍາ​ຄັນ (ບໍ່​ມີ 100​% ການ​ກວດ​ກາ​)​.

5. CNC Hole Drilling: ເຈາະຮູ bolt ໃນແຜ່ນເຊື່ອມຕໍ່ໂດຍຜ່ານ CNC ເພື່ອຮັບປະກັນການສອດຄ່ອງ coaxial; ໃຊ້ເກຣດເກຣດ 4.8 ສໍາລັບການເຊື່ອມຕໍ່ມາດຕະຖານ ແລະສະຫຼັບໄປໃຊ້ເກຣດເກຣດ 8.8 ສໍາລັບໂນດຮັບນໍ້າໜັກ.

6. ການແກ້ໄຂແລະການຂັດ: ໃຊ້ແປວໄຟທີ່ມີອຸນຫະພູມຕ່ໍາໃນທ້ອງຖິ່ນເພື່ອລົບລ້າງການເຊື່ອມໂລຫະ; grind off spatter ການເຊື່ອມ, burrs, ແລະ beads weld ເກີນ.

7. Anti-corrosion & Fireproofing: ນໍາໃຊ້ມາດຕະຖານການກໍາຈັດ rust ໂດຍອີງໃສ່ສະເພາະໂຄງການ; ສີດສອງຊັ້ນຂອງສີຕ້ານການ corrosion; ໃຊ້ແຜ່ນບາງໆ intumescent fireproof ໃນເຂດທີ່ມີໄຟກໍານົດ.

8. ການເຮັດເຄື່ອງຫມາຍ ID, ການກວດກາສຸດທ້າຍ & ການເກັບຮັກສາ: ສີດ ID ອົງປະກອບທີ່ເປັນເອກະລັກ; ກວດສອບຂະຫນາດ; ລວບລວມບັນທຶກການກວດກາຄຸນນະພາບ; ຊຸດສໍາລັບການປົກປ້ອງສະພາບອາກາດກ່ອນການຈັດສົ່ງ.

ຕົວກໍານົດການປະສິດທິພາບທີ່ສົມບູນແບບ

1.Geometric Dimensions ແລະ Fabrication Tolerances

- ມ້ວນຮ້ອນ H-beams: 200x100mm ຫາ ... 450200mm

- ມາດຕະຖານ I beam: I10 ຫາ I32

- ເຫຼັກຊ່ອງທາງມາດຕະຖານ: [10 ເຖິງ [25

- ເຊື່ອມໄຟ H beam: ລວງສູງ 250mm ຫາ 600mm

- ຄວາມຍາວການຈັດສົ່ງມາດຕະຖານ: 6m, 9m, 12m, overlength ສໍາລັບການ splicing ພາກສະຫນາມ

- ຄວາມທົນທານໃນການປະມວນຜົນ: ຄວາມເຫນັງຕີງຂອງຄວາມຍາວທັງຫມົດ ± 3mm, deflection ຂ້າງ ≤L / 1000

2.Base ຄຸນສົມບັດກົນຈັກວັດສະດຸ

3.Stress ແລະຕົວກໍານົດການຍອມຮັບການເຊື່ອມ

- ການ​ປະ​ຕິ​ບັດ​ຜົນ​ບັງ​ຄັບ​ໃຊ້​: ຕົ້ນ​ຕໍ​ຮັບ​ຜິດ​ຊອບ​ຜົນ​ບັງ​ຄັບ​ໃຊ້​ແກນ​ທີ່​ເຂັ້ມ​ແຂງ​, ສະ​ຖຽນ​ລະ​ພາບ​ດ້ານ​ຂ້າງ​ຈໍາ​ກັດ​ໂດຍ slabs ພື້ນ​ເຮືອນ​. ຄວາມອາດສາມາດຂອງລູກປືນເພີ່ມຂຶ້ນປະມານ 30% ດ້ວຍ Φ16/Φ19 shear studs

- ຮູບ​ແບບ Stiffener​: ພຽງ​ແຕ່​ຕິດ​ຕັ້ງ stiffeners ທ້ອງ​ຖິ່ນ​ທີ່​ຮອງ​ຮັບ​ຮອງ​, ບໍ່​ມີ stiffeners ຍາວ​ເຕັມ

- ການ​ກວດ​ກາ​ການ​ເຊື່ອມ​ຕໍ່​: ການ​ເຊື່ອມ​ຕໍ່​ສອງ​ທີ່​ມີ​ການ​ກວດ​ສອບ UT Random​, ການ​ກວດ​ກາ​ຮູບ​ພາບ​ສໍາ​ລັບ​ການ​ເຊື່ອມ​ຕໍ່ fillet ທັງ​ຫມົດ

4.Anti-corrosion, ການປ້ອງກັນໄຟແລະຕົວກໍານົດການເຊື່ອມຕໍ່

- ມາດ​ຕະ​ຖານ​ການ​ກໍາ​ຈັດ​ສະ​ນິມ​: St3 ການ​ໂຍກ​ຍ້າຍ​ດ້ວຍ​ມື rust​, Sa2.5 shot blasting ສໍາ​ລັບ​ໂຄງ​ການ​ມາດ​ຕະ​ຖານ​ສູງ

- ສີຄວາມຫນາຂອງຮູບເງົາແຫ້ງ: 60μm ຫາ 100μm

- ເວລາທົນທານຕໍ່ໄຟ: 0.5h ຫາ 1h ດ້ວຍເຄືອບປ້ອງກັນໄຟບາງໆ

- ຄວາມຫນາຂອງແຜ່ນເຊື່ອມຕໍ່: 8mm ຫາ 16mm

5.ການປຽບທຽບແບບງ່າຍດາຍຂອງຕົວກໍານົດການ beam ປະຖົມແລະມັດທະຍົມ

- beam ຮັບຜິດຊອບການໂຫຼດຕົ້ນຕໍ: ວັດສະດຸ Q355B ຕົ້ນຕໍ, ແຜ່ນທ້າຍຫນາ, 100% ການເຊື່ອມປະຖົມ UT ກວດກາ, ເກຣດ 10.9 bolts, 100-160μmສີ film

- ໂຄງສ້າງຮອງຮອງ Steel Beam: ວັດສະດຸ Q235B ຫຼັກ, ແຜ່ນເຊື່ອມຕໍ່ບາງໆ, ການກວດກາການເຊື່ອມໂລຫະຂັ້ນສອງແບບສຸ່ມ, ເກຣດເກຣດ 4.8, ຟິມສີ 60-100μm

HAISHENG ບໍລິການຈັດສົ່ງ & ຊ່ວຍເຫຼືອແບບປະສົມປະສານ

- ການສະຫນອງອົງປະກອບປະສົມປະສານ: ຕາຕະລາງການຜະລິດແບບປະສົມປະສານແລະມາດຕະຖານຄວາມທົນທານສໍາລັບຊຸດໂຄງສ້າງເຫລໍກທີ່ສົມບູນ - ລວມທັງ beams ຕົ້ນຕໍ, beams ຮອງ, bolts ຄວາມເຂັ້ມແຂງສູງ, ແລະແຜ່ນເຊື່ອມຕໍ່ - ກໍາຈັດຄວາມບໍ່ສອດຄ່ອງໃນສະຖານທີ່ທີ່ເກີດຈາກຄວາມແຕກຕ່າງຂອງມິຕິລະຫວ່າງຜູ້ສະຫນອງທີ່ແຕກຕ່າງກັນແລະການຫຼຸດຜ່ອນ rework.

- ເອກະສານຂ້າມຊາຍແດນທີ່ສົມບູນແບບ: ການສະຫນອງໃບຢັ້ງຢືນຄຸນນະພາບວັດສະດຸສອງພາສາ, ບົດລາຍງານການກວດສອບມິຕິລະດັບ, ບົດລາຍງານການເກັບຕົວຢ່າງການເຊື່ອມ, ແລະຮູບແຕ້ມປະກອບ, ປະກອບໂດຍບັນຊີລາຍຊື່ການອ້າງອິງຂ້າມອົງປະກອບ ID; ສອດຄ່ອງຢ່າງເຕັມສ່ວນກັບການເກັບພາສີຕ່າງປະເທດ, ການກວດກາ / ການຍອມຮັບຂອງພາກສ່ວນທີສາມ, ແລະຂໍ້ກໍານົດການຍື່ນສະຖານທີ່.

- ການສະຫນັບສະຫນູນດ້ານວິຊາການດ້ານຫນ້າ & ການເພີ່ມປະສິດທິພາບການແຕ້ມ: ການເພີ່ມປະສິດທິພາບທາງສ່ວນຫນ້າຂອງການຂາຍຟຣີຂອງໄລຍະຫ່າງ beam ທີສອງໂດຍອີງໃສ່ການໂຫຼດຂອງພື້ນເຮືອນແລະຂະຫນາດ bay; ການກວດສອບສະຖານທີ່ຂອງ stud ແລະ purlin cleat; ການສະຫນອງການແຕ້ມປະກອບການເຊື່ອມຕໍ່ຢ່າງລະອຽດເພື່ອປ້ອງກັນບັນຫາຕ່າງໆເຊັ່ນຄວາມສາມາດໃນການໂຫຼດບໍ່ພຽງພໍຫຼືຄວາມຜິດພາດຂອງຮູບແບບ.

- ການຂົນສົ່ງຂ້າມຊາຍແດນປ້ອງກັນ: ການຫຸ້ມຫໍ່ຂອງພາກສ່ວນສໍາລັບ beams ຮອງຍາວພິເສດໂດຍໃຊ້ຕົວປ້ອງກັນແຂບແລະຫໍ່ stretch ກັນນ້ໍາ; ກຳນົດຈຸດຍົກຢ່າງຈະແຈ້ງ ເພື່ອຕ້ານກັບຄວາມເຄັ່ງຕຶງຂອງການຂົນສົ່ງທາງທະເລ ແລະ ທາງບົກ ແລະ ປ້ອງກັນຄວາມເສຍຫາຍຂອງສີ ຫຼື ການຜິດປົກກະຕິຂອງໂປຣໄຟລ໌; ການໃຫ້ບັນຊີລາຍການບັນຈຸ ແລະໝາຍເລກຕິດຕາມການຂົນສົ່ງພ້ອມໆກັນ.

- ສະ​ຫນັບ​ສະ​ຫນູນ​ການ​ຕິດ​ຕັ້ງ​ທາງ​ໄກ​ໃນ​ສະ​ຖານ​ທີ່​: ການ​ສະ​ຫນອງ​ຄູ່​ມື​ການ​ຕິດ​ຕັ້ງ​ຮູບ​ພາບ​ແລະ tutorials ວິ​ດີ​ໂອ​ການ​ປະ​ກອບ​ສັ້ນ​; 24/7 ໄລຍະໄກທາງດ້ານວິຊາການ Q&A ໃນພາສາຈີນແລະພາສາອັງກິດ; ຄໍາແນະນໍາໃນເວລາທີ່ແທ້ຈິງກ່ຽວກັບການເຊື່ອມຕໍ່ beam ທີສອງ pinned, lapping, ແລະການກໍ່ສ້າງຊັ້ນປະກອບ.

- ການຮັບປະກັນໄລຍະຍາວແລະການບໍາລຸງຮັກສາ: ການຮັບປະກັນວັດສະດຸ 5 ປີແລະການຮັບປະກັນການເຄືອບຕ້ານການ corrosion ໂຮງງານຜະລິດ 2 ປີ; ແຜນການຟຣີສໍາລັບການສໍາຜັດສີຫລັງການຕິດຕັ້ງແລະ bolt ກວດກາຄືນ / ບໍາລຸງຮັກສາ; ການ​ບໍ​ລິ​ການ​ເສີມ​ຖາ​ວອນ​ສໍາ​ລັບ​ອຸ​ປະ​ກອນ​ເສີມ beam ຮອງ​ຂະ​ຫນາດ​ນ້ອຍ​.
