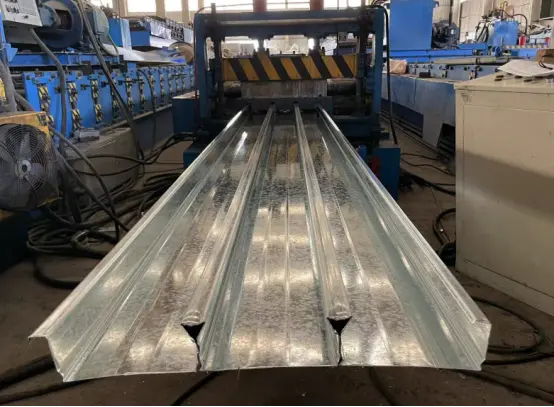

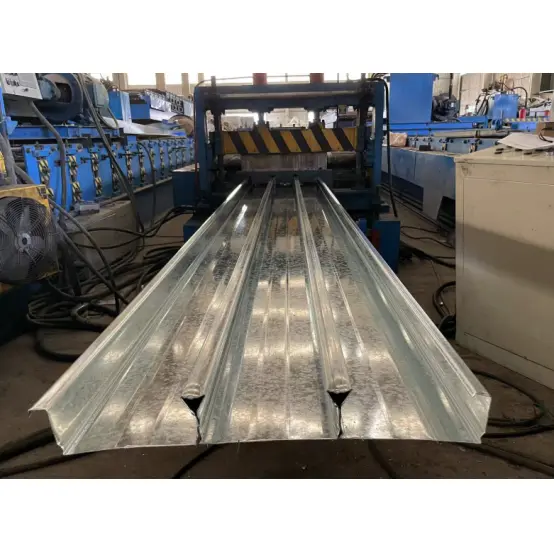

Closed Steel Floor Decking Panels ສໍາລັບອາຄານ

ໃນຖານະທີ່ເປັນຜະລິດຕະພັນຊັ້ນດາດເຫຼັກທີ່ມີໂຄງສ້າງຊັ້ນສາມ, ແຜງຊັ້ນຊັ້ນໃນຊັ້ນຂອງເຫຼັກກ້າທີ່ປິດລົງສໍາລັບອາຄານໃຊ້ໂຄງສ້າງຢູ່ຕາມໂກນທີ່ຖືກປິດລ້ອມຢ່າງເຕັມສ່ວນກັບກະດູກຫັກປະສົມປະສານ. ພວກເຂົາສາມາດປ່ຽນແທນແຖບເສີມແຮງດຶງດ້ານລຸ່ມຂອງພື້ນເຮືອນໄດ້ຢ່າງສົມບູນໃນຂະນະທີ່ສະເຫນີສາມຂໍ້ໄດ້ປຽບຫຼັກ: ການກໍາຈັດຄວາມຕ້ອງການສໍາລັບຮູບແບບທີ່ກວ້າງຂວາງ, ຊ່ວຍໃຫ້ມີ suspension ທີ່ບໍ່ມີຄວາມເສຍຫາຍຈາກດ້ານຂ້າງ, ແລະສະຫນອງຄວາມທົນທານຕໍ່ໄຟສູງ. HAISHENG ສະຫນອງຊຸດທີ່ສົມບູນແບບ - ລວມທັງແຜງ, ຝາປິດ, ຮາດແວ suspension, ແລະເຄື່ອງມື interlocking - ແກ້ໄຂບັນຫາການກໍ່ສ້າງທົ່ວໄປເຊັ່ນ: ອົງປະກອບທີ່ບໍ່ກົງກັນຈາກການຈັດຊື້ຊິ້ນສ່ວນ, ການເຊື່ອມໂລຫະໃນບ່ອນບໍ່ມີປະສິດທິພາບ, ຄວາມເສຍຫາຍຕໍ່ການເຄືອບ galvanized ໃນລະຫວ່າງການຕິດຕັ້ງເພດານ, ແລະການຂັດຂອງແຜ່ນໃນໄລຍະຍາວ.

ຄໍານິຍາມຜະລິດຕະພັນ

1. Closed Steel Floor Decking Panels for Buildings (Code: YXB):

ແຜ່ນຮອງພື້ນຫຼັງຄາເຫຼັກແບບຖາວອນຮຸ່ນທີ 3 ທີ່ຜະລິດຈາກແຜ່ນເຫຼັກກ້າທີ່ຈຸ່ມດ້ວຍຄວາມຮ້ອນທີ່ມີຄວາມແຮງສູງຜ່ານການມ້ວນເຢັນ. ມັນມີ ribs interlocking ລ້ອມຮອບຢ່າງເຕັມສ່ວນແລະ ribs ທົນທານຕໍ່ shear ໄດ້ສ້າງຕັ້ງຂຶ້ນກ່ອນ. ໃນ​ລະ​ຫວ່າງ​ການ​ກໍ່​ສ້າງ​, ມັນ​ເຮັດ​ຫນ້າ​ທີ່​ເປັນ formwork ຖາ​ວອນ​ສໍາ​ລັບ​ການ​ປະ​ກອບ​ດ້ວຍ​ສີ​ມັງ​; ໃນໄລຍະການບໍລິການ, ເຫຼັກໄດ້ຖືກຝັງຢູ່ໃນຊີມັງຢ່າງເຕັມທີ່ເພື່ອເຮັດຫນ້າທີ່ເປັນຕົວເສີມ tensile ຕົ້ນຕໍສໍາລັບການ underside ຂອງຝາອັດປາກຂຸມ, ການສ້າງໂຄງປະກອບການເຫຼັກ-concrete ຮັບຜິດຊອບ. ການອອກແບບນີ້ແຕກຕ່າງຈາກໂຄງສ້າງ rib ເປີດຫຼືເຄິ່ງເປີດ (constricted-opening) rib.

2. ສົນທິສັນຍາການຕັ້ງຊື່:

YXB - ຄວາມສູງ Rib - Rib Pitch - ຄວາມກວ້າງທີ່ມີປະສິດທິພາບ (ມມ)

ຮູບແບບມາດຕະຖານຫຼັກ:

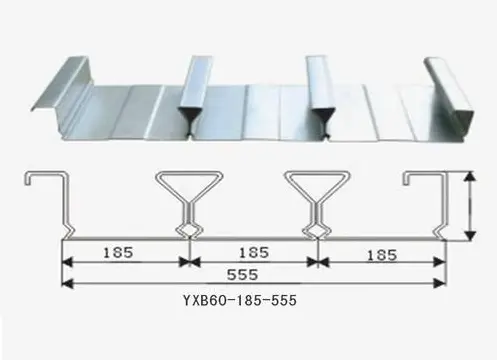

YXB65-170-510, YXB65-185-555, YXB66-240-720 (ສາມໂປຣໄຟລ໌ທີ່ເດັ່ນໃນຕະຫຼາດ)

3. ຂໍ້ມູນຈໍາເພາະວັດສະດຸພື້ນຖານ

1) ແຜ່ນພື້ນຖານ: S350GD/S420GD+Z ເຫຼັກກ້າ galvanized ແຊ່ຮ້ອນທີ່ມີຄວາມເຂັ້ມແຂງສູງ; ຄວາມເຂັ້ມແຂງຜົນຜະລິດ ≥350 MPa; ຄວາມຫນາມາດຕະຖານ: 0.75/0.8/1.0/1.2 ມມ (ຮູບຊົງກະດູກປິດບໍ່ຄ່ອຍເກີນ 1.2 ມມ).

2) ການເຄືອບ Galvanized: Z120 g / m²ສໍາລັບພື້ນທີ່ນ້ໍາ; Z275 g/m² ສໍາລັບເຂດແຄມທະເລທີ່ຊຸ່ມຊື່ນ; ມາດຕະຖານວັດສະດຸພື້ນຖານ: GB/T 2518.

3) ລັກສະນະໂຄງສ້າງ: ຮາບພຽງຢູ່ດ້ານລຸ່ມແລະປິດລ້ອມ; sealed rib ຢູ່ຕາມໂກນ; interlocking shear-resistant grooves ຢູ່ດ້ານ; ສີມັງ ຢ່າງເຕັມສ່ວນ encapsulates ຮ່າງກາຍ rib; ພັນທະບັດ ແລະຄວາມຕ້ານທານຂອງການຕັດແມ່ນເໜືອກວ່າຫຼາຍຕໍ່ກັບໂປຣໄຟລ໌ເປີດກະດູກຂ້າງ.

4. ສະຖານະການຄໍາຮ້ອງສະຫມັກ

ອາຄານສໍານັກງານສູງ, ສະລັບສັບຊ້ອນການຄ້າ, ໂຮງຫມໍ, ສູນຂໍ້ມູນ, ເວທີອຸປະກອນການໂຫຼດຫນັກ, ແລະໂຄງການເພດານທີ່ມີທໍ່ນ້ໍາປະໂຍດທີ່ຫນາແຫນ້ນ.

5. ການເລືອກ ແລະຈັດປະເພດວັດສະດຸພື້ນຖານ

ຫມາຍເຫດກ່ຽວກັບການເລືອກຄວາມຫນາຂອງກະດານ: ຊັ້ນພື້ນຫລັງປິດສະຫນອງຄວາມເຂັ້ມງວດຂອງໂຄງສ້າງສູງ; ຄວາມຫນາທີ່ເກີນ 1.2 ມມແມ່ນບໍ່ຄ່ອຍໄດ້ໃຊ້ຢູ່ໃນສະຖານທີ່. ກະດານ 0.75 / 0.8mm ແມ່ນໃຊ້ສໍາລັບພື້ນທີ່ທີ່ມີການໂຫຼດຕ່ໍາຫຼື suspensions ເພດານຫນາແຫນ້ນ; ແຜງ 1.0 / 1.2 ມມແມ່ນມາດຕະຖານສໍາລັບໂຄງການທີ່ສູງ; ແຜງທີ່ມີຄວາມຫນາພິເສດແມ່ນມີໃຫ້ຜ່ານຄໍາສັ່ງທີ່ກໍາຫນົດເອງເທົ່ານັ້ນ (ເວລານໍາ 10 ມື້ເຮັດວຽກ).

6. ການແກ້ໄຂການເຄືອບ Galvanized ທີ່ສອດຄ່ອງກັບສະພາບສິ່ງແວດລ້ອມ

- ສະພາບແວດລ້ອມໃນລົ່ມແຫ້ງ: Z120g/m² galvanizing ອາບນ້ໍາຮ້ອນສອງດ້ານ; ການອອກແບບຊີວິດການບໍລິການຂອງ 28 ປີ.

- Coastal (ສີດເກືອ) ຫຼືສະຖານທີ່ໃຕ້ດິນປຽກ: Z275g/m² galvanizing ແຊ່ຮ້ອນສອງດ້ານ; ທົນທານຕໍ່ການກັດກ່ອນ chloride ion.

- ສະພາບແວດລ້ອມທີ່ມີການກັດກ່ອນສານເຄມີ: AZ150 Al-Zn ໂລຫະປະສົມວັດສະດຸພື້ນຖານເຄືອບ; ຄວາມຕ້ານທານອາຊິດແລະດ່າງດີກວ່າເມື່ອປຽບທຽບກັບ galvanizing ອາບນ້ໍາຮ້ອນມາດຕະຖານ.

7. ຕາຕະລາງຄວາມທົນທານຂອງຂະໜາດເລຂາຄະນິດສຳລັບໂປຣໄຟລ໌ຫຼັກ

ລະບົບສະຫນັບສະຫນູນແບບປະສົມປະສານທີ່ສົມບູນແບບ

3.1 ອຸປະກອນເສີມທີ່ມາຈາກໂຮງງານມາດຕະຖານ

1. ຝາອັດປາກມົດປາຍພິເສດສະເພາະສຳລັບຊັ້ນດາບແບບປິດ: ປະກອບມີຝາອັດປາກມົດລູກ ແລະຝາປິດດ້ານຂ້າງ; ຄວາມສູງຄົງທີ່ຂອງ 65mm; ຂໍ້ມູນຈໍາເພາະຂອງການເຄືອບສັງກະສີກົງກັບກະດານ decking ຢ່າງແທ້ຈິງ. ການຕິດຕັ້ງຢູ່ປາຍ beam/slab ແມ່ນທາງເລືອກສໍາລັບ spans ທີ່ຊັດເຈນ ≤2.8m ເພື່ອຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍແຮງງານ (ການຍົກເວັ້ນນີ້ບໍ່ໄດ້ນໍາໃຊ້ກັບ decking ແບບເປີດ).

2. ອົງປະກອບການຕັດຂອບແບບກຳນົດເອງ: L-type ແລະ Z-type trim edge galvanized (ໜາ 0.6–0.75mm); ເຫມາະສໍາລັບການປ່ຽນແປງລະດັບຄວາມສູງ, ການວາງຝາອັດປາກຂຸມ, ແລະຂອບອ້ອມຮອບການເປີດອຸປະກອນ.

3. ອຸປະກອນການປະທັບຕາຮ່ວມກັນ: ແຜ່ນປິດຝາຜະຫນັງໂຟມ; ໃສ່ເຂົ້າໄປໃນຂໍ້ຕໍ່ interlocking ຂ້າງເພື່ອປ້ອງກັນການຮົ່ວໄຫຼຂອງ slurry ສີມັງ.

3.2 ອຸປະກອນເຊື່ອມຕໍ່ໂຄງສ້າງໃນບ່ອນ

1. ຕົວເຊື່ອມຕໍ່ shear: ML15 ຫົວກະບອກ studs ກັບ ceramic ferrules; Φ16 ສໍາລັບ 0.75-0.8mm ຫມູ່ຄະນະ; Φ19 ສໍາລັບແຜງ 1.0–1.2 ມມ. ໄລຍະຫ່າງຂອງ stud ສໍາລັບ decks ປິດ profile ສາມາດເພີ່ມຂຶ້ນ 15%; ການບໍລິໂພກເຫລໍກແມ່ນຕ່ໍາກວ່າຂອງຊັ້ນເປີດ.

2. ການ​ເຊື່ອມ​ຕໍ່​ກະ​ດານ / ການ​ສ້ອມ​ແປງ​: ST6.3 flange screws ເຈາະ​ດ້ວຍ​ຕົນ​ເອງ + pliers seaming ເປັນ​ມື​ອາ​ຊີບ​; seaming ກົນຈັກຖືກນໍາໃຊ້ແທນທີ່ຈະເປັນການເຊື່ອມໂລຫະຈຸດເພື່ອປົກປ້ອງການເຄືອບ galvanized ເທິງຫນ້າກະດານ.

3. ອຸປະກອນເສີມ suspension ທີ່ບໍ່ທໍາລາຍ: Dovetail buckle hangers; ບໍ່ຈໍາເປັນຕ້ອງເຈາະຫຼືການເຊື່ອມໂລຫະ - ພວກມັນເຂົ້າໄປໃນຮ່ອງທີ່ປິດຢູ່ດ້ານລຸ່ມຂອງກະດານ. ຄວາມສາມາດໃນການໂຫຼດຈຸດດຽວ≥ 1.2 kN; ເຂົ້າກັນໄດ້ກັບທໍ່ອາກາດທີ່ມີໄຟໄຫມ້, ຖາດສາຍໄຟແຮງດັນຕ່ໍາ, ແລະກອບເພດານທີ່ໂຈະ.

3.3 ການເສີມສ້າງ ແລະ ການປະສານງານຢ່າງຈິງຈັງ

ບໍ່ເຫມືອນກັບຊັ້ນດາດທີ່ເປີດ, ເຊິ່ງກໍານົດການເສີມສ້າງສອງຊັ້ນ, ຊັ້ນຊັ້ນປິດຈະກໍາຈັດຄວາມຕ້ອງການສໍາລັບການເສີມແຮງ tensile ຊັ້ນລຸ່ມຢ່າງຕໍ່ເນື່ອງ. ມີພຽງແຕ່ຊັ້ນເທິງຂອງ HRB400 ການເສີມສ້າງການຄວບຄຸມຮອຍແຕກ (ສໍາລັບຊ່ວງເວລາໂຄ້ງລົບ) ແລະການເສີມສ້າງ radial ຮອບເປີດແມ່ນຕ້ອງການ. ການບໍລິໂພກເຫລໍກໂດຍລວມແມ່ນຫຼຸດລົງ 25%-40%, ແລະການອອກແບບການເສີມສ້າງທັງຫມົດປະຕິບັດຕາມຂໍ້ກໍານົດການຢັ້ງຢືນ CECS273.

3.4 ການປ້ອງກັນການກັດກ່ອນຊົ່ວຄາວ ແລະການຕັດແຂບ

1. shoring ຊົ່ວຄາວ: Φ48 props ທໍ່ເຫຼັກກ້າ; ໄລຍະຫ່າງຂອງການສະຫນັບສະຫນູນແມ່ນເພີ່ມຂຶ້ນ 0.6-0.8 m ເມື່ອທຽບກັບຊັ້ນເປີດທີ່ມີຄວາມຫນາດຽວກັນ, ກໍາຈັດຄວາມຈໍາເປັນຂອງ scaffolding ເຕັມພື້ນທີ່ສໍາລັບແຜ່ນພື້ນຂະຫນາດໃຫຍ່.

2. ການຕັດແຂບ: ເຄື່ອງບໍລິໂພກຕັດ plasma + ສີສ້ອມແປງທີ່ອຸດົມດ້ວຍສັງກະສີ; ຂອບຕັດທັງໝົດຕ້ອງຖືກເຄືອບດ້ວຍສີທີ່ອຸດົມດ້ວຍສັງກະສີເພື່ອປ້ອງກັນການເກີດ rust ກ່ອນໄວອັນຄວນຢູ່ດ້ານການຕັດ.

ຄວາມແຕກຕ່າງຈາກຊັ້ນວາງແບບເປີດ ແລະ ຫຼຸດການເປີດ (dovetail).

4.1 ຂໍ້ໄດ້ປຽບຫຼັກຂອງແຜງຊັ້ນຊັ້ນໃນເຫຼັກປິດລັບສຳລັບອາຄານ

1. ການປະຫຍັດຄ່າໃຊ້ຈ່າຍໂດຍຜ່ານ spans ຍາວແລະການກໍ່ສ້າງທີ່ບໍ່ມີ formwork: ຢູ່ຕາມໂກນປິດຄ້າຍຄືກ່ອງສະຫນອງ flexural rigidity ດີກວ່າ. ແຜງ YXB65 ຂະໜາດ 1.0 ມມ ຊ່ວຍໃຫ້ພື້ນທີ່ບໍ່ຮອງຮັບໄດ້ເຖິງ 3.4 ມ (ເມື່ອປຽບທຽບກັບຂີດຈຳກັດ 2.5 ແມັດສຳລັບຊັ້ນດາດຟ້າເປີດ), ຫຼຸດຜ່ອນການໃຫ້ເຊົ່າ scaffolding ແລະຄ່າແຮງງານກໍ່ສ້າງ 62% ຕໍ່ 10,000 m² ຂອງພື້ນເຮືອນ.

2. ການປະຫຍັດຄ່າໃຊ້ຈ່າຍໃນທົ່ວຂະບວນການເພດານໂຈະທັງຫມົດ: underside ແມ່ນຮາບພຽງຢູ່ໂດຍບໍ່ມີການ ribs protruding, ກໍາຈັດຄວາມຕ້ອງການຂອງລະດັບ mortar ຊີມັງ. ແຂບ clip-on ທີ່ບໍ່ທໍາລາຍປ້ອງກັນຄວາມເສຍຫາຍຕໍ່ການເຄືອບ galvanized ແລະ rusting ຕໍ່ມາ, ເຮັດໃຫ້ຕາຕະລາງການຕິດຕັ້ງເພດານສັ້ນລົງ 20%.

3. ທົນທານຕໍ່ໄຟໂດຍທໍາມະຊາດ (ບໍ່ຈໍາເປັນຕ້ອງມີການເຄືອບ): ribs ແມ່ນ encased ຢ່າງເຕັມສ່ວນໃນສີມັງ; ຄວາມຫນາຂອງຝາອັດປາກຂຸມມາດຕະຖານຂອງ 110mm ບັນລຸລະດັບການຕໍ່ຕ້ານໄຟຂອງ 1.5-2 ຊົ່ວໂມງ. ໂຄງການທີ່ສູງບໍ່ຮຽກຮ້ອງໃຫ້ມີການເຄືອບທົນທານຕໍ່ໄຟ, ການກໍາຈັດຄ່າໃຊ້ຈ່າຍທີ່ກ່ຽວຂ້ອງກັບການກວດກາຄວາມປອດໄພຂອງໄຟໄຫມ້ພິເສດ.

4. ຄວາມຫມັ້ນຄົງຂອງການສັ່ນສະເທືອນແລະການຜິດປົກກະຕິ: ພາກສ່ວນຕັດປິດສະຫນອງຄວາມຕ້ານທານກັບ torsional ແລະລົມ-suction ດີກວ່າເມື່ອທຽບກັບ profile trapezoidal ເປີດ; ການສັ່ນສະເທືອນໃນໄລຍະຍາວຈາກຫ້ອງກົນຈັກຫຼືຝາອັດປາກຂຸມຫລັງຄາຈະບໍ່ເຮັດໃຫ້ເກີດການຊຶມເສົ້າດ້ານຫນ້າຫຼືເຫຼັກກ້າ.

5. ການຮົ່ວໄຫຼໃນບ່ອນຕໍ່າ ແລະການສູນເສຍວັດສະດຸ: ການປ້ອງກັນການຮົ່ວໄຫຼສອງຄັ້ງຜ່ານທາງກົນຈັກ ແລະແຜ່ນປະທັບຕາເຮັດໃຫ້ອັດຕາການສູນເສຍຊີມັງຢູ່ສະຖານທີ່ <1%, ຕ່ໍາກວ່າອັດຕາການສູນເສຍ 8%–12% ທີ່ກ່ຽວຂ້ອງກັບຊັ້ນພື້ນເຮືອນ.

4.2 ຂໍ້ບົກຜ່ອງ ແລະ ວິທີແກ້ໄຂໃນພື້ນທີ່

1. ຄ່າໃຊ້ຈ່າຍຕໍ່ຫນ່ວຍທີ່ສູງຂຶ້ນສໍາລັບວັດສະດຸຕົ້ນຕໍ: ສໍາລັບຄວາມຫນາແຫນ້ນແລະຄວາມສູງຂອງກະດູກດຽວກັນ, ຄວາມກວ້າງຂອງວັດຖຸດິບທີ່ພັດທະນາແມ່ນໃຫຍ່ກວ່າ, ເຊິ່ງເຮັດໃຫ້ຄ່າໃຊ້ຈ່າຍຕໍ່ຕາແມັດສູງກວ່າເມື່ອທຽບໃສ່ກັບຊັ້ນຊັ້ນໃນແບບເປີດ. ວິທີແກ້ໄຂ: ປະຢັດຄ່າເສີມເຫຼັກ, ຖົມ, ແລະ ການກຳຈັດສິ່ງເຄືອບທີ່ທົນທານຕໍ່ໄຟ, ເຮັດໃຫ້ຄ່າໃຊ້ຈ່າຍໃນການກໍ່ສ້າງທັງໝົດຫຼຸດລົງ 8-12%.

2. ຄວາມຫຍຸ້ງຍາກໃນການຕັດຊ່ອງເປີດຂະຫນາດໃຫຍ່: ຢູ່ຕາມໂກນພາຍໃນປິດປ້ອງກັນການຕັດອາຍແກັສໂດຍກົງຂອງຊ່ອງເປີດຂະຫນາດໃຫຍ່. ວິທີແກ້ໄຂ: ໂຮງງານຜະລິດເຄື່ອງເປີດທາງສ່ວນຫນ້າຂອງອຸປະກອນ, ມີພຽງແຕ່ການເປີດເລັກນ້ອຍສໍາລັບທໍ່ / ທໍ່ທີ່ເຮັດຢູ່ໃນບ່ອນ.

3. ປະສິດທິພາບການເຊື່ອມ stud ຕ່ໍາ: ພື້ນທີ່ເຮັດວຽກຈໍາກັດພາຍໃນຢູ່ຕາມໂກນເພີ່ມເວລາທີ່ຈໍາເປັນຕ້ອງໄດ້ເຊື່ອມ stud ແຕ່ລະ 12%. ມາດ​ຕະ​ການ​ແກ້​ໄຂ: HAISHENG ໃຫ້​ການ​ແຕ້ມ​ຮູບ​ແບບ​ເບື້ອງ​ຕົ້ນ​ແລະ​ປັບ​ປຸງ​ການ​ຈັດ​ວາງ stud ເພື່ອ​ເສີມ​ຂະ​ຫຍາຍ​ປະ​ສິດ​ທິ​ພາບ​ການ​ກໍ່​ສ້າງ.

4.3 ຕາຕະລາງການປຽບທຽບການເລືອກສຸດທ້າຍສໍາລັບສາມປະເພດ Deck

- ເປີດ deck: ໂຄງການຄ່າໃຊ້ຈ່າຍທີ່ລະອຽດອ່ອນ, ປະລິມານສູງຂອງ penetrations ຜົນປະໂຫຍດ, mezzanines indoor ມີ spans ≤2.5m.

- ຊັ້ນດາດຟ້າ: ອາຄານສາທາລະນະສູງ, ສູນຂໍ້ມູນ; ບໍ່ຕ້ອງການ formwork; ຄວາມຕ້ອງການຕ້ານໄຟສູງ; ໂຄງການເພດານໂຈະຂະໜາດໃຫຍ່.

- Indented deck: ຄ່າໃຊ້ຈ່າຍສົມດູນແລະການປະຕິບັດ; ສູນການຄ້າຂະໜາດນ້ອຍຫາກາງ; ແຜ່ນພື້ນທາງການຄ້າຂະໜາດກາງ.

ຂະບວນການຄວບຄຸມຄຸນນະພາບຈາກໂຮງງານທົ່ວເຖິງຈຸດຈົບ

5.1 ການກວດສອບສອງເທົ່າຂອງວັດຖຸດິບເມື່ອເຂົ້າ

- ການຢັ້ງຢືນເອກະສານ: ກວດກາເອກະສານຕົ້ນສະບັບຂອງຝາອັດປະຕູຊັ້ນເຫຼັກປິດສະໜາ ສຳລັບການຢັ້ງຢືນອາຄານຈາກໂຮງງານເຫຼັກ ແລະ ບົດລາຍງານການທົດສອບການຍຶດຕິດສັງກະສີຂອງພາກສ່ວນທີສາມ; ການປະຕິເສດຂອງທໍ່ເຫລໍກທີ່ນໍາມາໃຊ້ໃຫມ່ຫຼື re-galvanized.

- ການກວດສອບຈຸດທາງກາຍະພາບ: ການສຸ່ມຕົວຢ່າງ 1 ໃນທຸກໆ 4 coils ເພື່ອກວດກາເບິ່ງຄວາມທົນທານຂອງຄວາມຫນາ, ແຖບ camber (curvature), ແລະຂໍ້ບົກພ່ອງຂອງການເຄືອບ (ຈຸດເປົ່າ); ມ້ວນທັງໝົດຈະຖືກສົ່ງຄືນຖ້າບໍ່ສອດຄ່ອງ.

- ການຈັດລຽງການໃຫ້ອາຫານ: ການຈັດວາງອັດຕະໂນມັດ photoelectric uncoiler ຄວບຄຸມການ deviation ເສັ້ນດ່າງເພື່ອ ≤1mm, ປ້ອງກັນບໍ່ໃຫ້ skewing ໃນລະຫວ່າງການກອບເປັນຈໍານວນແລະ interlocking.

5.2 ຂັ້ນຕອນການປິ່ນປົວລ່ວງໜ້າຂອງພື້ນຜິວ ແລະ ຂັ້ນຕອນການເຈາະລ່ວງໜ້າທີ່ເປັນກຳມະສິດ

- ການເຈາະກະແຈແບບປິດສະໜາສະເພາະ (ຂະບວນການບໍ່ພົບໃນການຜະລິດເປີດດາດຟ້າ): ການຕີລູກກະແຈຕໍ່ເນື່ອງຢູ່ໃນພື້ນທີ່ເວັບດ້ວຍການຄວບຄຸມຄວາມທົນທານ ± 0.3 ມມ, ເພີ່ມພື້ນທີ່ພັນທະບັດເຫຼັກກ້າຫຼາຍກວ່າ 35%; ການກຳຈັດຂີ້ຝຸ່ນດ້ວຍແຮງດັນສູງ ຫຼັງຈາກການເຈາະເຈາະຈະລຶບລ້າງສະລາກສັງກະສີອອກຈາກຮູເພື່ອປ້ອງກັນການຕົກຄ້າງຂອງຊີມັງ/ delamination ໃນອະນາຄົດ.

5.3 ການສ້າງແບບສາມຂັ້ນຕອນແບບ Progressive Cold-roll Interlock

1. Pre-bending (1-6 rollers): Flattening ແຜ່ນພື້ນຖານ, pre-forming rib ມຸມຝາ, ແລະກໍາຈັດຄວາມກົດດັນງໍ.

2. Rib ກອບເປັນຈໍານວນ (7-10 rollers): ຍົກສູງບົດບາດຄວາມສູງ rib ການອອກແບບສະເພາະແລະສະຫງວນໄວ້ສໍາລັບການພັບ interlocking ໄດ້.

3. locking ປິດ (11-16 rollers): ມ້ວນ bi-directional ກົດສໍາລັບ seam interlock ພາຍໃນ; seam gap ≤0.2mm, ປ້ອງກັນການຮົ່ວໄຫຼຂອງນ້ໍາໃນອະນາຄົດຫຼືຮອຍແຕກ.

- ການກວດກາສາຍຕາ CCD ອອນລາຍໃນເວລາຈິງ: ການກວດສອບມິຕິລະດັບອັດຕະໂນມັດທຸກໆ 30 ວິນາທີ; ແຜງທີ່ບໍ່ສອດຄ່ອງຈະຖືກປະຕິເສດໂດຍອັດຕະໂນມັດແລະປ້ອງກັນບໍ່ໃຫ້ດໍາເນີນການຕໍ່ຂັ້ນຕອນຕໍ່ໄປ.

5.4 ການຕັດ, ສໍາເລັດຮູບ, ແລະການກວດກາໂຮງງານສຸດທ້າຍ

- ການຕັດເລື່ອຍບິນ: ຕັດຄວາມຍາວຄວບຄຸມດ້ວຍ servo; ຄວາມທົນທານຕໍ່ຄວາມຍາວ≤± 2mm ສໍາລັບແຜງສູງເຖິງ 12m; ບໍ່ມີຊັ້ນສັງກະສີຮົ່ວຢູ່ແຄມຕັດ; ບໍ່ມີຂອບ curling.

- ການປ້ອງກັນການກັດກ່ອນດ້ານຕັດ: ການຂັດດ້ວຍມືຕາມດ້ວຍການໃຊ້ສີສໍາຜັດທີ່ອຸດົມດ້ວຍສັງກະສີໃສ່ພື້ນຜິວທີ່ຖືກຕັດ - ເປັນຂະບວນການຂອງໂຮງງານທີ່ບັງຄັບໃຊ້ສໍາລັບຊັ້ນຊັ້ນໃນແຜ່ນປິດ.

- ການກວດກາສຸດທ້າຍຫົກຂໍ້: ຂະຫນາດເລຂາຄະນິດ, ຮູບລັກສະນະຂອງ seam, adhesion ການເຄືອບ, ການປະຕິບັດ flexural, ຄວາມຕ້ານທານ slip, ແລະການປ້ອງກັນການເກັບຮັກສາ; ຕົວຢ່າງການທົດສອບ flexural ຖືກເລືອກແບບສຸ່ມແລະສົ່ງສໍາລັບການທົດສອບທຸກໆ 5,000 m².

ຕົວກໍານົດການກົນຈັກ

6.1 YXB65-170-510 ຕົວກໍານົດການກົນຈັກພາກ

6.2 ບໍ່ຮອງຮັບ Clear Span & Load Capacity

ຊຸດ YXB65: 0.8mm=2.6~3.0m, 1.0mm=3.0~3.4m, 1.2mm=3.4~3.8m

ຊຸດ YXB50: 0.8mm≤2.8m, 1.0mm≤3.2m

ການໂຫຼດເປັນເອກະພາບ (L = 3.0m): 9 ~ 11kN /㎡ (ຊີມັງປຽກ + ໂຫຼດສົດ)

6.3 ຕົວກໍານົດການທົນທານແລະໄຟ

ການໂຕ້ຕອບຄວາມຕ້ານທານ slip: ≥18kN / m, ບໍ່ມີ delamination ໃນການນໍາໃຊ້ໃນໄລຍະຍາວ

ທົນທານຕໍ່ໄຟ: 1.5 ~ 2.0h ໂດຍບໍ່ມີການເຄືອບ fireproof

ຊີວິດການບໍລິການ: 30 ປີສໍາລັບການເຄືອບ Z275 ໃນສະພາບແວດລ້ອມ coastal ບໍ່ corrosive

FAQ

ຄໍາຖາມທີ 1: ແຜງຊັ້ນຊັ້ນໃນເຫຼັກທີ່ປິດລົງສໍາລັບອາຄານສາມາດທົດແທນແຖບເສີມດ້ານລຸ່ມໄດ້ບໍ?

A: ຍ້ອນວ່າພວກເຂົາປະຕິບັດຕາມມາດຕະຖານ JG / T363, S350GD ແຜ່ນຮອງວັດສະດຸພື້ນຖານ (ຄວາມສູງ 65 ມມ) ສາມາດຄິດໄລ່ໄດ້ 100% ຂອງການເສີມແຮງດັນຕົ້ນຕໍສໍາລັບຝາອັດປາກຂຸມ, ຊ່ວຍໃຫ້ມີການກໍາຈັດແຖບເສີມດ້ານລຸ່ມຢ່າງຕໍ່ເນື່ອງໂດຍບໍ່ມີຄວາມສ່ຽງຕໍ່ການແຕ້ມຮູບ. ພຽງແຕ່ຝາອັດປາກຂຸມຫລັງຄາຊັ້ນໃຕ້ດິນແລະຝາອັດປາກຂຸມມຸງທີ່ທົນທານຕໍ່ການຍົກຂຶ້ນມາຮຽກຮ້ອງໃຫ້ມີຈໍານວນຂະຫນາດນ້ອຍຂອງການເສີມສ້າງໂຄງສ້າງທາງລຸ່ມ; ຝາອັດປາກຂຸມພາຍໃນມາດຕະຖານບໍ່ໄດ້.

ຄໍາຖາມທີ 2: ການລະງັບທໍ່ຈາກດ້ານລຸ່ມຂອງແຜ່ນປິດ rib ຈະທໍາລາຍໂຄງສ້າງຂອງຝາອັດປາກຂຸມໃນລະຫວ່າງການບໍາລຸງຮັກສາໃນອະນາຄົດບໍ?

A: ບໍ່. ຄລິບ dovetail ພິເສດ locks ເຂົ້າໄປໃນຮ່ອງປິດຢູ່ທາງລຸ່ມຂອງກະດານໂດຍບໍ່ມີການເຈາະຮູຫຼືປະນີປະນອມການເຄືອບ galvanized ແລະສ່ວນຂ້າມຮັບຜິດຊອບຂອງເຫຼັກກ້າ; ທໍ່ສາມາດຖືກປ່ຽນຕໍາແຫນ່ງຫຼືເອົາອອກຕາມຄວາມຕັ້ງໃຈ. ການປະຕິບັດຕາມແມ່ນຮັກສາໄວ້ສໍາລັບການໂຫຼດ suspension ຈຸດດຽວເຖິງ 1.2 kN; ການໂຫຼດທີ່ເກີນຂອບເຂດຈໍາກັດນີ້ຕ້ອງການຈຸດ suspension ເພີ່ມເຕີມແທນທີ່ຈະເສີມສ້າງຝາອັດປາກຂຸມ.

Q3: ວິທີການປ້ອງກັນການກັດກ່ອນໃນໄລຍະຍາວສາມາດບັນລຸໄດ້ສໍາລັບການຕັດແຄມຂອງຫມູ່ຄະນະທີ່ປິດຢູ່ໃນແຄມທະເລ, ສະພາບແວດລ້ອມທີ່ມີຄວາມຊຸ່ມຊື່ນສູງ?

A: ການເຄືອບເບື້ອງຕົ້ນຂອງສີສັງກະສີແມ່ນໃຊ້ໃນໂຮງງານ; ຕ້ອງໃຊ້ການເຄືອບສັງກະສີສີດເຢັນເປັນແຜ່ນທີສອງຫຼັງຈາກການຕັດຢູ່ບ່ອນ (ຫ້າມທາສີຕ້ານ rust). ນອກຈາກນັ້ນ, ກະດານສິ້ນສຸດລົງ overlapping ກັບ beam ເຫຼັກກ້າຕ້ອງໄດ້ຮັບການປະທັບຕາຕ້ານ corrosion ເພື່ອປ້ອງກັນບໍ່ໃຫ້ຄວາມຊຸ່ມຈາກການເຂົ້າໄປໃນຢູ່ຕາມໂກນ rib ໄດ້; ການຜະນຶກນີ້ສາມາດຖືກກວດກາພ້ອມກັນກັບການປ້ອງກັນການກັດກ່ອນຂອງໂຄງສ້າງເຫຼັກຕົ້ນຕໍ.

Q4: ການເຊື່ອມໂລຫະເຢັນສາມາດແກ້ໄຂໄດ້ແນວໃດເນື່ອງຈາກພື້ນທີ່ຈໍາກັດສໍາລັບການເຊື່ອມໂລຫະ?

A: ແຜ່ນກະດູກປິດຈໍາກັດມຸມປືນເຊື່ອມ, ສົ່ງຜົນໃຫ້ອັດຕາ fusion ບໍ່ສົມບູນປະມານ 3%-5%. ມາດຕະການແກ້ໄຂ: ທົດແທນ ferrules ceramic ສັ້ນແລະປັບຕົວກໍານົດການປະຈຸບັນການເຊື່ອມໂລຫະ; studs ທີ່​ມີ​ການ​ເຊື່ອມ​ເຢັນ (ການ​ເຊື່ອມ​ຕໍ່​ທີ່​ບໍ່​ສົມ​ບູນ​) ຕ້ອງ​ໄດ້​ຮັບ​ການ​ໂຍກ​ຍ້າຍ​ອອກ​ແລະ​ການ​ເຊື່ອມ​ໃຫມ່​, ການ​ເຊື່ອມ​ຕໍ່​ສໍາ​ລັບ​ການ​ເສີມ​ແມ່ນ​ຫ້າມ​.

ຄໍາຖາມທີ 5: ຄ່າໃຊ້ຈ່າຍທັງໝົດຂອງຊັ້ນດາດຟ້າແບບປິດ ແລະ ຊັ້ນພື້ນຫຼັງເປີດມີຄ່າເທົ່າກັນໃນຈຸດໃດ?

A: ຊັ້ນພື້ນເຮືອນແບບປິດສະ ເໜີ ຄ່າໃຊ້ຈ່າຍທັງ ໝົດ ຕ່ ຳ ສຳ ລັບໂຄງການທີ່ບັນລຸເງື່ອນໄຂຕໍ່ໄປນີ້: ໄລຍະດຽວ> 3m, ພື້ນທີ່ເພດານໂຈະ> 70% ຂອງຈໍານວນທັງຫມົດ, ແລະຄວາມຕ້ອງການທົນທານຕໍ່ໄຟ ≥ 1.5 ຊົ່ວໂມງ. ເຖິງວ່າລາຄາຫົວໜ່ວຍຂອງວັດສະດຸຕົ້ນຕໍຈະສູງຂຶ້ນກໍ່ຕາມ, ແຕ່ການປະຢັດມັດທະຍັດ, ການເຄືອບປ້ອງກັນໄຟ, ລະດັບເພດານ, ແລະເຫຼັກເສີມກໍ່ເຮັດໃຫ້ຄ່າໃຊ້ຈ່າຍລວມຫຼຸດລົງ 8%-12%; ໃນທາງກົງກັນຂ້າມ, ຊັ້ນພື້ນເຮືອນແບບເປີດໃຫ້ປະສິດຕິພາບຄ່າໃຊ້ຈ່າຍທີ່ດີກວ່າສໍາລັບຄໍາຮ້ອງສະຫມັກ mezzanine ຂະຫນາດນ້ອຍ.
