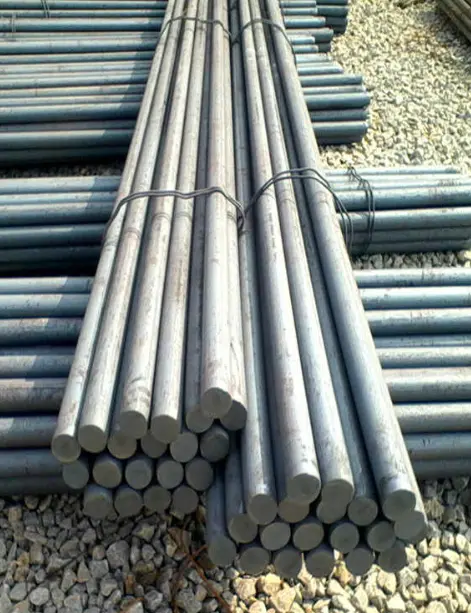

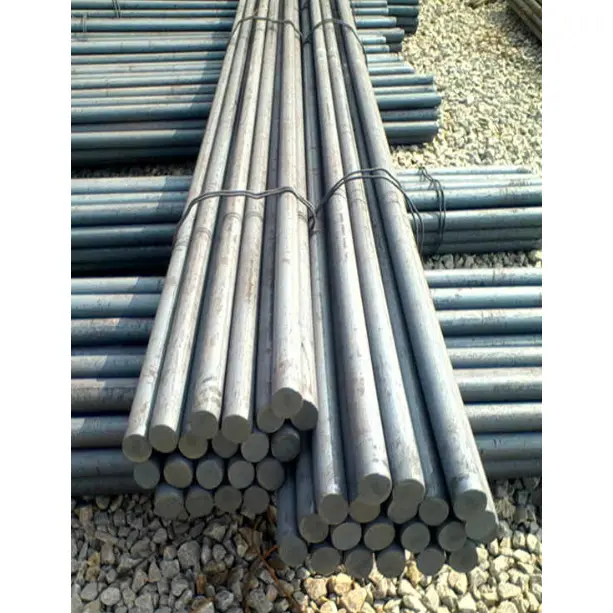

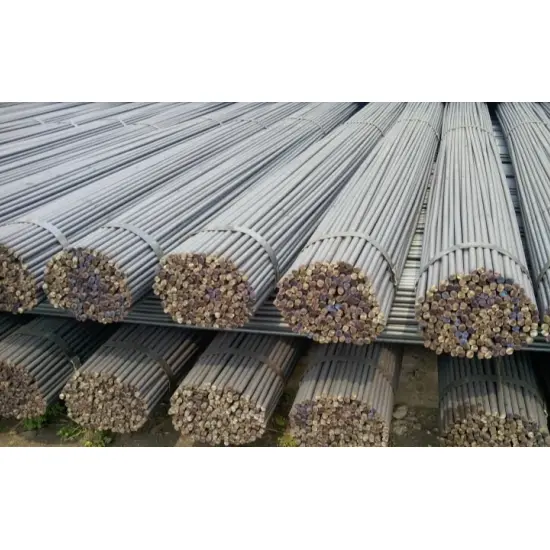

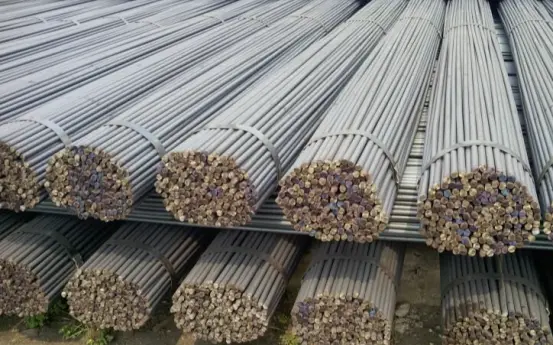

ມ້ວນທໍ່ເຫຼັກກ້າຄາບອນຮ້ອນ

ທໍ່ເຫຼັກກາກບອນມ້ວນຮ້ອນເຫຼົ່ານີ້ແມ່ນຜະລິດຕະພັນເຫຼັກກ້າກົມມົນ, ແຂງ, ຜະລິດຕາມມາດຕະຖານ GB / T 702. ຊັ້ນຮຽນຂອງວັດສະດຸທົ່ວໄປປະກອບມີ Q235B ແລະ Q355B, ໂດຍມີການຈັດປະເພດສະເພາະຕາມເສັ້ນຜ່າສູນກາງ. ພວກມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການກໍ່ສ້າງ, ເຄື່ອງຈັກ, ວິສະວະກໍາເທດສະບານ, ແລະໂຄງການໂຄງສ້າງເຫລໍກ, ຮັບໃຊ້ເລື້ອຍໆເປັນຕົວເຊື່ອມຕໍ່, ສະມາຊິກທີ່ຮັບຜິດຊອບຂະຫນາດນ້ອຍ, ແລະວັດຖຸດິບສໍາລັບການປຸງແຕ່ງຕື່ມອີກ.

ຄຸນນະສົມບັດຜະລິດຕະພັນທີ່ສໍາຄັນ

I. ຄຸນສົມບັດກົນຈັກ

1. ເສັ້ນຜ່າສູນກາງແຂງຮັບປະກັນການແຜ່ກະຈາຍຄວາມກົດດັນເປັນເອກະພາບແລະການດຸ່ນດ່ຽງ tensile, compressive, ແລະ torsional ປະສິດທິພາບ; ອຸ​ປະ​ກອນ​ການ​ສະ​ຫນອງ​ຄວາມ​ເຄັ່ງ​ຄັດ​ໂດຍ​ລວມ​ທີ່​ດີ​ເລີດ​ແລະ ductility​, ເຮັດ​ໃຫ້​ມັນ​ທົນ​ທານ​ຕໍ່​ການ​ແຕກ​ຫັກ brittle​.

2. ມ້ວນຮ້ອນເປັນຊິ້ນດຽວ, ແຖບມີໂຄງສ້າງຈຸລະພາກທີ່ມີຄວາມຫນາແຫນ້ນ, ມີຄວາມເຂັ້ມແຂງທີ່ຫມັ້ນຄົງ, ແລະຄວາມທົນທານຕໍ່ຄວາມເຫນື່ອຍລ້າທີ່ດີ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບອົງປະກອບທີ່ມີການໂຫຼດຮອບວຽນ, ເຊັ່ນ pins ແລະ tie rods.

3. ຄວາມເຂັ້ມແຂງ Flexural ແມ່ນຂ້ອນຂ້າງຕ່ໍາ; ພວກມັນບໍ່ເໝາະສົມສຳລັບໃຊ້ເປັນເຄື່ອງຮັບມືຕົ້ນຕໍທີ່ຂຶ້ນກັບການງໍ, ເຊັ່ນ: ເສົາຫຼັກ ຫຼື ຖັນ.

II. ລັກສະນະວັດສະດຸແລະການປຸງແຕ່ງ

1. ຄວາມບໍລິສຸດຂອງວັດສະດຸສູງຮັບປະກັນການປະຕິບັດທີ່ດີເລີດໃນການດໍາເນີນງານຂັ້ນສອງ - ລວມທັງການຕັດ, ການຫັນ, ການມ້ວນ thread, ງໍ, ການເຊື່ອມໂລຫະ, ແລະ forging - ເຮັດໃຫ້ມັນເປັນທາງເລືອກທົ່ວໄປສໍາລັບການເຄື່ອງຈັກ.

2. ພື້ນຜິວທີ່ລຽບ, ເປັນເອກະພາບ ແລະຄວາມຖືກຕ້ອງໃນມິຕິລະດັບສູງ ອຳນວຍຄວາມສະດວກໃນການໃສ່ກະທູ້ ແລະ ການຜະລິດພາກສ່ວນມາດຕະຖານເຊັ່ນ: ສະລັອດ ແລະ ອົງປະກອບຝັງ.

III. ການຈັດຊື້ແລະຂໍ້ໄດ້ປຽບທາງດ້ານເສດຖະກິດ

1. ຂອບເຂດຂະຫນາດທີ່ສົມບູນແບບ, ຫຼັກຊັບພຽງພໍ, ການຈັດຊື້ສະດວກ, ແລະລາຄາປະຫຍັດເຮັດໃຫ້ຄ່າໃຊ້ຈ່າຍໃນການນໍາໃຊ້ທັງຫມົດຕ່ໍາ.

2. ການນໍາໃຊ້ວັດສະດຸທີ່ມີປະສິດທິພາບສໍາລັບລະດັບຄວາມເຂັ້ມແຂງທີ່ກໍານົດ; ສະເຫນີຂໍ້ໄດ້ປຽບທີ່ແຕກຕ່າງກັນໃນເວລາທີ່ນໍາໃຊ້ສໍາລັບອົງປະກອບຂະຫນາດນ້ອຍແລະຕົວເຊື່ອມຕໍ່.

IV. ລັກສະນະການກໍ່ສ້າງແລະຄໍາຮ້ອງສະຫມັກ

1. ນໍ້າຫນັກຕົນເອງປານກາງ ອໍານວຍຄວາມສະດວກໃນການຈັດການ, ຕັດ, ແລະການຕິດຕັ້ງຢູ່ໃນສະຖານທີ່.

2. ເຂົ້າກັນໄດ້ກັບວິທີການເຊື່ອມຕໍ່ຕ່າງໆ - ລວມທັງການເຊື່ອມ, ການເຊື່ອມຕໍ່ແຂນ, ແລະການເຊື່ອມຕໍ່ threaded - ອະນຸຍາດໃຫ້ fabric ຮ່ວມກັນທີ່ມີຄວາມຍືດຫຍຸ່ນ.

3. ສະຫນອງໃນມ້ວນຮ້ອນຫຼື "ສີດໍາ" (mill-scale) ສໍາເລັດຮູບ; ສາມາດຜ່ານການປິ່ນປົວເຊັ່ນ galvanizing, ສີ, ຫຼື quenching ແລະ tempering ໃຫ້ເຫມາະສົມກັບ indoor, ນອກ, ແລະ corrosive ສະພາບແວດລ້ອມ. V. ຂໍ້ຈໍາກັດໃນການນໍາໃຊ້

ພາກສ່ວນຕັດແຂງບໍລິໂພກຈໍານວນຂະຫນາດໃຫຍ່ຂອງວັດສະດຸ; ພວກມັນບໍ່ຄຸ້ມຄ່າສຳລັບແອັບພຼິເຄຊັນທີ່ກ່ຽວຂ້ອງກັບການຍືດຍາວ ຫຼືການໂຫຼດທີ່ງໍໜັກ. ພວກມັນຕົ້ນຕໍແມ່ນໃຊ້ສໍາລັບອົງປະກອບເຊັ່ນ: ເຊືອກຜູກ, ສະມໍ, ຕົວຍຶດ, ແລະການສະຫນັບສະຫນູນຂະຫນາດນ້ອຍ.

ການນໍາໃຊ້ແລະຂອບເຂດຂອງຄໍາຮ້ອງສະຫມັກ

I. ການນຳໃຊ້ຂັ້ນຕົ້ນ

1. Fastener ວັດຖຸດິບ: ມ້ວນເຫຼັກຄາບອນມ້ວນຮ້ອນສາມາດປຸງແຕ່ງເປັນອົງປະກອບເຊື່ອມຕໍ່ມາດຕະຖານຕ່າງໆ, ເຊັ່ນ: bolts ສະມໍ, bolts ມາດຕະຖານ, rods threaded, studs, ແລະ rivets.

2. ສະມາຊິກທີ່ຮັບຜິດຊອບການໂຫຼດ: ໃຊ້ເປັນເຊືອກຜູກ, ເຊືອກຜູກ, ແຖບຄວາມກົດດັນ, ແລະເຊືອກຜູກໃນໂຄງສ້າງເຫຼັກເພື່ອທົນທານຕໍ່ແຮງ tensile ແລະການໂຫຼດເລັກນ້ອຍ.

3. ຊິ້ນສ່ວນຝັງ: ແຖບສະມໍຝັງ, ຍົກຕາ, ແລະຕົວເຊື່ອມຕໍ່ສະມໍສໍາລັບໂຄງການກໍ່ສ້າງແລະໂຄງສ້າງເຫລໍກ.

4. ຊິ້ນສ່ວນກົນຈັກ: ໃຊ້ເພື່ອຜະລິດເຂັມປັກໝຸດ, ສ່ວນປະກອບຂອງເພົາ, ແກນເກຍ, ແຖບເຄື່ອງມືເຄື່ອງຈັກ ແລະ ຊິ້ນສ່ວນສຳລັບເຄື່ອງຈັກກະສິກຳ ແລະ ກໍ່ສ້າງ.

5. ສະຫນັບສະຫນູນແລະການປົກປ້ອງ: ວົງເລັບຂະຫນາດນ້ອຍ, handrails, ຮົ້ວ, ເສົາຮົ້ວ, ແລະກອບສໍາລັບຕາຫນ່າງປ້ອງກັນ.

6. ການປຸງແຕ່ງຫຼັກຊັບ: ວັດຖຸດິບສໍາລັບການປຸງແຕ່ງຂັ້ນສອງເຂົ້າໄປໃນ forgings, ພາກສ່ວນ stamped, fittings ທໍ່, ແລະອື່ນໆ.

7. ຕົວຊ່ວຍດ້ານວິສະວະກຳໂຍທາ, ເທສະບານ ແລະ ກໍ່ສ້າງ: ແຖບເຊືອກຜູກ, ເຄື່ອງຊ່ວຍຊົ່ວຄາວ, ເຊືອກຜູກມັດ, ແລະອື່ນໆ.

II. ຂອບເຂດຂອງຄໍາຮ້ອງສະຫມັກ

1. ໂຄງສ້າງເຫລໍກສະຖາປັດຕະຍະກໍາ: Tie rods, supports, embedded parts, and lifting eyes for the factory buildings, warehouses, and steel frames.

2. ການຜະລິດເຄື່ອງຈັກ: ເຄື່ອງຈັກທົ່ວໄປ, ເຄື່ອງຈັກກໍ່ສ້າງ, ເຄື່ອງຈັກກະສິກໍາ, ອຸປະກອນ hoisting, ແລະອົງປະກອບຂອງເຮືອຄວາມກົດດັນ.

3. ວິສະວະກໍາໂຍທາ: ຝັງພື້ນຖານສໍາລັບອາຄານ, ການເສີມສ້າງ formwork, ແລະສະມາຊິກຄວາມກົດດັນຊີມັງ.

4. ສິ່ງອໍານວຍຄວາມສະດວກຂອງເທດສະບານ: ຮົ້ວປ້ອງກັນຖະໜົນ, ຮົ້ວກີດຂວາງຂອງເທດສະບານ, ລາງລົດໄຟກາງແຈ້ງ, ແລະ ເສົາໂຄມໄຟຖະໜົນ.

5. ອຸໂມງເຄື່ອງກົນຈັກໄຟຟ້າ ແລະ ອຸປະໂພກ: ຮອງຮັບທໍ່ຂະໜາດນ້ອຍ, ຕົວຍຶດອຸປະກອນ ແລະ ເຊືອກມັດສຳລັບຕິດຕັ້ງເຄື່ອງກົນຈັກໄຟຟ້າ.

6. ຮາດແວແລະມາດຕະຖານອຸດສາຫະກໍາຊິ້ນສ່ວນ: ວັດຖຸດິບພິເສດສໍາລັບການຜະລິດ screws, bolts, ແລະ fasteners ຕ່າງໆ.

7. ສາຂາອື່ນໆ: ການກໍ່ສ້າງເຮືອ, ໂລຫະ, ຊັ້ນວາງຂອງສາງ, ແລະອົງປະກອບອຸປະກອນເສີມສໍາລັບອາຄານສໍາເລັດຮູບ.

ຕົວກໍານົດການປະສິດທິພາບທີ່ສໍາຄັນ

ມາດຕະຖານບໍລິຫານ: GB/T 702-2017

I. ຕາຕະລາງຊັບສິນ ແລະວັດສະດຸທົ່ວໄປ

ຕົວກໍານົດການເສີມ:

· Modulus of Elasticity: 2.06 × 10⁵ MPa

· ພະລັງງານຜົນກະທົບຂອງອຸນຫະພູມຫ້ອງ: ≥27 J; ຄວາມທົນທານດີ

II. ການອອກແບບສະເພາະແລະຂະຫນາດມາດຕະຖານ

1. ສັນຍາລັກກໍານົດ: Φ; ຮູບແບບ: ເສັ້ນຜ່າສູນກາງ (ເຊັ່ນ: Φ12, Φ20)

2. ຂໍ້ມູນຈໍາເພາະວິສະວະກໍາທົ່ວໄປ (ເສັ້ນຜ່າສູນກາງເປັນ mm)

· ຂະໜາດນ້ອຍ (ribs, tie bars, small components): Φ8, Φ10, Φ12, Φ14, Φ16

· ຂະຫນາດກາງ (ສ່ວນຝັງ, ເຊືອກມັດ, ຈັບ): Φ18, Φ20, Φ22, Φ25, Φ28

·ຂະຫນາດໃຫຍ່ (shafts, bolts ສະມໍຫນັກ, forging billets): Φ30, Φ32, Φ40, Φ50, Φ60

III. ຄວາມທົນທານຂອງມິຕິແລະຄວາມຍາວມາດຕະຖານ

1. ຄວາມຍາວມາດຕະຖານ: 6 m, 9 m, 12 m; ສາມາດຕັດຕາມຄວາມຕ້ອງການສະເພາະ

2. Diameter Deviation: ແບ່ງຕາມມາດຕະຖານແຫ່ງຊາດ; ຄວາມແມ່ນຍໍາມາດຕະຖານມາດຕະຖານແມ່ນ ± 0.3–0.8 ມມ

3. ຄວາມຊື່ສັດ: ≤2ມມຕໍ່ແມັດ; ການບ່ຽງເບນຄວາມຊື່ທັງໝົດ ≤0.2% ຂອງຄວາມຍາວທັງໝົດ

4. Out-of-roundness: ພາຍໃນຂອບເຂດຄວາມທົນທານຂອງເສັ້ນຜ່າສູນກາງ; ຮັບປະກັນຄວາມແມ່ນຍໍາສໍາລັບການປະກອບແລະ threading

IV. ຄຸນສົມບັດດ້ານ ແລະເຄື່ອງຈັກ

1. ເງື່ອນໄຂການຈັດສົ່ງ: ສໍາເລັດຮູບສີດໍາມ້ວນຮ້ອນ / ມ້ວນທໍາມະດາມ້ວນຮ້ອນທີ່ມີຊັ້ນ oxide ດ້ານ.

2. ຄຸນສົມບັດການປຸງແຕ່ງ: ຄວາມສາມາດໃນການເຮັດວຽກໂດຍລວມທີ່ດີເລີດ; ເຫມາະສໍາລັບການຕັດ, ປ່ຽນເປັນສີ, ມ້ວນ thread, bending, ການເຊື່ອມໂລຫະ, forging, ແລະການປິ່ນປົວຄວາມຮ້ອນ. ພວກມັນຮັບໃຊ້ເປັນວັດຖຸດິບຕົ້ນຕໍສໍາລັບພາກສ່ວນມາດຕະຖານແລະອົງປະກອບເຄື່ອງຈັກ.

3. ການປົກປ້ອງພື້ນຜິວ: ທາງເລືອກລວມມີການທໍາລາຍການຂັດສີ, ການທາສີ, galvanizing ອາບນ້ໍາຮ້ອນ, galvanizing ເຢັນ, ແລະການປິ່ນປົວ oxide ສີດໍາ.

V. ລັກສະນະການໂຫຼດ ແລະ ການນຳໃຊ້

1. ພາກສ່ວນຕັດຮູບວົງມົນແຂງຮັບປະກັນການແຜ່ກະຈາຍການໂຫຼດເປັນເອກະພາບໃນທຸກທິດທາງ, ມີຄວາມສົມດູນ tensile, compressive, ແລະ torsional ຄວາມເຂັ້ມແຂງ.

2. ຄວາມຕ້ານທານຕໍ່ໂຄ້ງຕ່ໍາ; ບໍ່ເຫມາະສົມສໍາລັບການນໍາໃຊ້ເປັນ beams ຮັບການໂຫຼດຕົ້ນຕໍຂຶ້ນກັບການງໍຫຼືສໍາລັບອົງປະກອບການໂຫຼດ-span ຍາວ.

3. ການປັບຕົວທີ່ເຂັ້ມແຂງກັບອຸນຫະພູມສູງແລະຕ່ໍາ; ລະດັບອຸນຫະພູມປະຕິບັດການມາດຕະຖານ: [℃] ຫາ [℃].

VI. ວິທີການເຊື່ອມຕໍ່

ທໍ່ເຫຼັກກາກບອນມ້ວນຮ້ອນສາມາດເຂົ້າກັນໄດ້ໂດຍຜ່ານການເຊື່ອມ, ການເຊື່ອມຕໍ່ threaded, ການເຊື່ອມຕໍ່ແຂນ, ຫຼື riveting, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການນໍາໃຊ້ຕ່າງໆໃນ embeds ການກໍ່ສ້າງແລະການປະກອບກົນຈັກ.

ສູດຄິດໄລ່ນ້ຳໜັກທາງທິດສະດີຂອງເຫຼັກຮອບ: ເສັ້ນຜ່າສູນກາງນອກ × ເສັ້ນຜ່າສູນກາງນອກ × 0.00617 = kg/m

FAQ

Q1: ແມ່ນຫຍັງຄືຄວາມແຕກຕ່າງລະຫວ່າງແຖບຮອບແລະ rebar (ແຖບ deformed)?

A: ແຖບຮອບມີພື້ນຜິວກ້ຽງແລະຖືກນໍາໃຊ້ຕົ້ນຕໍສໍາລັບ fasteners (bolts, ສະມໍ), rods tie, pins, ແລະຝັງພາກສ່ວນທີ່ເຄື່ອງກົນຈັກຄວາມແມ່ນຍໍາ ( threading, ປ່ຽນເປັນສີ). Rebar (bars deformed) ມີ ribbed ດ້ານສໍາລັບການຜູກມັດທີ່ດີກວ່າກັບຊີມັງແລະຖືກນໍາໃຊ້ຕົ້ນຕໍເປັນການເສີມສ້າງຄອນກີດ. ແຖບມົນສະຫນອງຄວາມຖືກຕ້ອງທາງດ້ານມິຕິທີ່ດີກວ່າສໍາລັບການເຄື່ອງຈັກ; rebar ບໍ່ເຫມາະສົມສໍາລັບ threading ຫຼືພາກສ່ວນຄວາມແມ່ນຍໍາ.

Q2: ວິທີການຄິດໄລ່ນ້ໍາຫນັກຂອງແຖບຮອບ?

A: ໃຊ້ສູດ: ນ້ຳໜັກ (kg/m) = Diameter (mm) × Diameter (mm) × 0.00617. ຕົວຢ່າງ: Φ20 ແຖບມົນ = 20 × 20 × 0.00617 = 2.47 kg/m. HAISHENG ສະຫນອງຕາຕະລາງນ້ໍາຫນັກທີ່ສົມບູນສໍາລັບເສັ້ນຜ່າສູນກາງຈາກ Φ5.5 ຫາ Φ250.

Q3: ເສັ້ນຜ່າສູນກາງທົ່ວໄປແມ່ນຫຍັງສໍາລັບແຖບມ້ວນ Carbon Steel ມ້ວນຮ້ອນ?

A: ເສັ້ນຜ່າສູນກາງທົ່ວໄປປະກອບມີ Φ8, Φ10, Φ12, Φ14, Φ16 (ຂະຫນາດຂະຫນາດນ້ອຍສໍາລັບແຖບ tie ແລະອົງປະກອບຂະຫນາດນ້ອຍ), Φ18, Φ20, Φ22, Φ25, Φ28 (ຂະຫນາດກາງສໍາລັບພາກສ່ວນຝັງແລະສາຍΦ430), ແລະ Φ30. Φ50, Φ60 (ຂະຫນາດໃຫຍ່ສໍາລັບ shafts ແລະ bolts ສະມໍທີ່ມີຫນ້າທີ່ຫນັກ). ເສັ້ນຜ່າສູນກາງທີ່ກໍາຫນົດເອງຍັງມີຢູ່ຕາມຄໍາຮ້ອງຂໍ.

Q4: ແຖບມົນສາມາດຖືກນໍາໃຊ້ສໍາລັບສະມາຊິກທີ່ຮັບຜິດຊອບໂຄງສ້າງ?

A: ແຖບຮອບແມ່ນເຫມາະສົມສໍາລັບສະມາຊິກທີ່ຢູ່ພາຍໃຕ້ຄວາມກົດດັນ, ການບີບອັດ, ຫຼືການບິດເບືອນ (ເຊືອກຜູກ, ເຊືອກຜູກ, ເຂັມຂັດ, ສະມໍ). ພວກມັນບໍ່ເໝາະສົມກັບສະມາຊິກທີ່ຮັບຜິດຊອບການໂຫຼດຫຼັກທີ່ຕ້ອງຖືກໂຄ້ງ (ສາຍໄຟ ຫຼື ຖັນຫຼັກ) ເພາະວ່າພາກສ່ວນຕັດຮູບວົງມົນແຂງມີຄວາມຕ້ານທານຕໍ່ງໍຕໍ່າ. ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ງໍ, ໃຊ້ H-beams ຫຼືຊ່ອງທາງແທນ.

Q5: ການປິ່ນປົວພື້ນຜິວແມ່ນຫຍັງສໍາລັບແຖບຮອບ?

A: ແຖບມົນຖືກສົ່ງໃນມ້ວນຮ້ອນ "ສີດໍາ" (ຂະຫນາດໂຮງງານ) ສໍາເລັດຮູບ. ການປິ່ນປົວຂັ້ນສອງປະກອບມີ:

(1) galvanizing ອາບນ້ໍາຮ້ອນ - ສໍາລັບນອກ / coastal ປ້ອງກັນ corrosion;

(2) ການເຄືອບສີ - ສໍາລັບການນໍາໃຊ້ໃນລົ່ມຫຼືກາງແຈ້ງ;

(3) ຜຸພັງສີດໍາ - ສໍາລັບສະພາບແວດລ້ອມໃນລົ່ມແຫ້ງ;

(4) galvanizing ເຢັນ (ໄຟຟ້າ-galvanizing) - ສໍາລັບການປ້ອງກັນ corrosion ແສງສະຫວ່າງທີ່ມີການສໍາເລັດຮູບກ້ຽງ. ການປິ່ນປົວທັງຫມົດສາມາດນໍາໃຊ້ໄດ້ຫຼັງຈາກເຄື່ອງຈັກ (ການຕັດ, threading, ເຈາະ).
