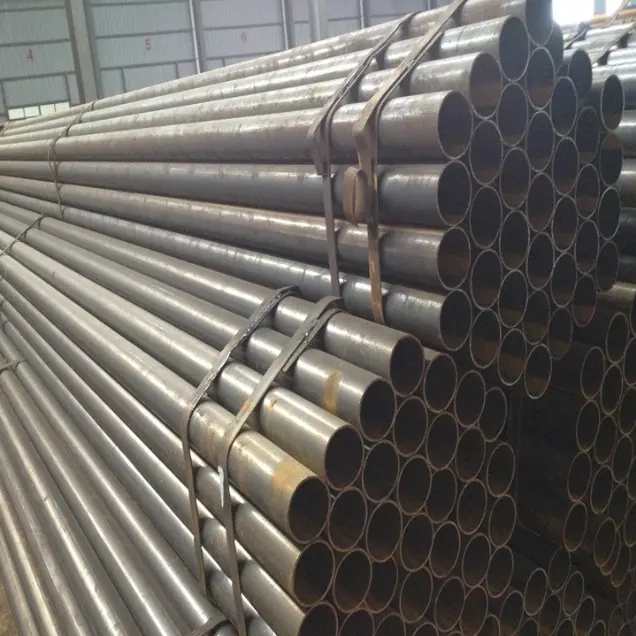

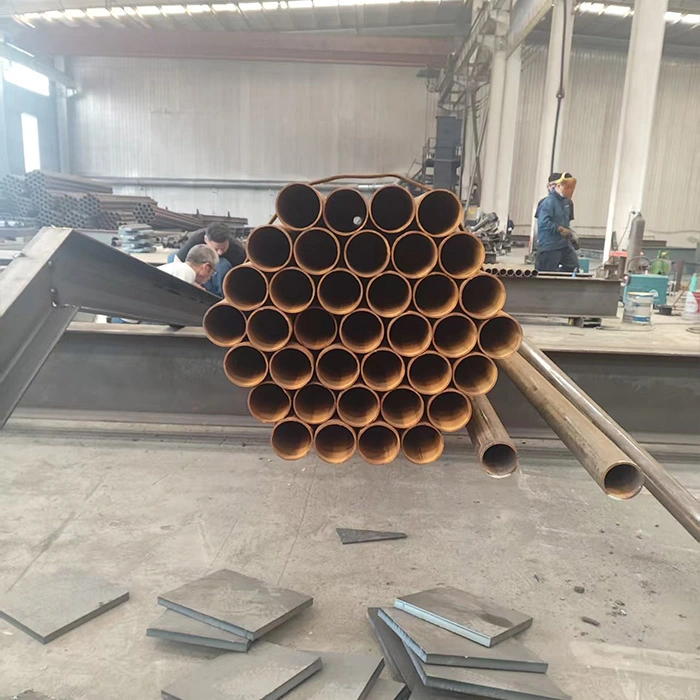

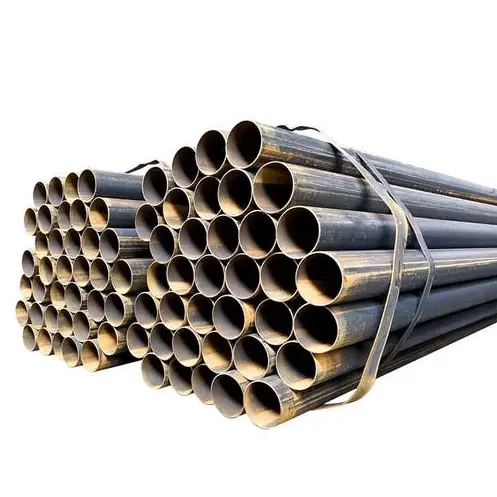

ທໍ່ເຫຼັກເຊື່ອມ

ເປັນທີ່ຮູ້ຈັກທົ່ວໄປເປັນທໍ່ເຫຼັກເຊື່ອມ, ຜະລິດຕະພັນເຫຼົ່ານີ້ແມ່ນຜະລິດໂດຍການມ້ວນແລະການເຊື່ອມໂລຫະແຜ່ນເຫຼັກ. ພວກມັນຖືກຈັດປະເພດຕົ້ນຕໍເປັນທໍ່ເຊື່ອມຊື່ແລະກ້ຽວວຽນ, ຜະລິດຕາມມາດຕະຖານເຊັ່ນ GB / T 3091 ແລະ GB / T 13793, ແລະໂດຍທົ່ວໄປແມ່ນຜະລິດຈາກເຫຼັກ Q235B ຫຼື Q355B. ພວກມັນສ່ວນໃຫຍ່ແມ່ນໃຊ້ສໍາລັບການຂົນສົ່ງນ້ໍາຄວາມກົດດັນຕ່ໍາ, beams ໂຄງສ້າງເຫຼັກແລະຖັນ, ສະຫນັບສະຫນູນ guardrail, ເຄືອຂ່າຍທໍ່ເທດສະບານ, ທໍ່ໄຟຟ້າ, ແລະໂຄງການຊົ່ວຄາວ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບເງື່ອນໄຂການດໍາເນີນງານມາດຕະຖານທີ່ກ່ຽວຂ້ອງກັບອຸນຫະພູມອາກາດລ້ອມຮອບແລະຄວາມກົດດັນຕ່ໍາຫາປານກາງ.

ຄຸນສົມບັດຜະລິດຕະພັນ

I. ລັກສະນະໂຄງສ້າງ ແລະກົນຈັກ

1. ທໍ່ເຫລໍກເຊື່ອມແມ່ນປະກອບມາຈາກການມ້ວນແລະເຊື່ອມແຜ່ນເຫຼັກແລະມາໃນສອງປະເພດ: ເສັ້ນຊື່ - seam ແລະ spiral-seam. ພາກສ່ວນຂ້າມວົງເປັນຮູຮັບປະກັນການແຜ່ກະຈາຍການໂຫຼດເປັນເອກະພາບແລະສະຫນອງຄວາມຕ້ານທານທີ່ດີເລີດກັບການບິດແລະ torsion, ເຊັ່ນດຽວກັນກັບຄວາມຫມັ້ນຄົງໂດຍລວມດີກວ່າ.

2. ຄວາມເຂັ້ມແຂງໂດຍລວມຕອບສະຫນອງຄວາມຕ້ອງການຂອງຄໍາຮ້ອງສະຫມັກຄວາມກົດດັນຕ່ໍາຫາປານກາງ. ທໍ່ເຊື່ອມສະຕິກເກີທີ່ມີເສັ້ນຜ່າກາງຂະຫນາດໃຫຍ່ສະຫນອງຄວາມສາມາດໃນການຮັບຄວາມກົດດັນແລະຄວາມເຄັ່ງຄັດທີ່ເຫນືອກວ່າເມື່ອທຽບກັບທໍ່ເຊື່ອມຊື່ມາດຕະຖານ. ຢ່າງໃດກໍ່ຕາມ, ເນື່ອງຈາກຂໍ້ຈໍາກັດຂອງ seam ການເຊື່ອມ, ພວກມັນບໍ່ເຫມາະສົມສໍາລັບເງື່ອນໄຂທີ່ຮຸນແຮງທີ່ກ່ຽວຂ້ອງກັບຄວາມກົດດັນສູງ, ອຸນຫະພູມສູງ, ຫຼື corrosion ຮ້າຍແຮງ.

3. ສໍາລັບຄວາມສາມາດໃນການໂຫຼດດຽວກັນ, ພວກເຂົາເຈົ້າມີສີມ້ານກວ່າອົງປະກອບເຫຼັກແຂງ, ປະສິດທິພາບການຫຼຸດຜ່ອນການໂຫຼດໂຄງສ້າງໂດຍລວມ.

II. ລັກສະນະການຜະລິດແລະຄ່າໃຊ້ຈ່າຍ

1. ຂະບວນການຜະລິດແມ່ນແກ່, ສະເຫນີຄວາມສາມາດສູງແລະການຈັດສົ່ງຢ່າງໄວວາ. ຫຼັກຊັບພຽງພໍມີຢູ່ໃນຕະຫຼາດໃນລາຄາທີ່ປະຫຍັດ, ເຮັດໃຫ້ຄ່າໃຊ້ຈ່າຍໂດຍລວມຕ່ໍາ.

2. ມີຄວາມຫລາກຫລາຍຂອງຂໍ້ມູນສະເພາະ - ຈາກທໍ່ເສັ້ນຜ່າກາງຂະຫນາດນ້ອຍໄປຫາທໍ່ເສັ້ນຜ່າກາງຂະຫນາດໃຫຍ່ແລະທໍ່ຖັນ - ອະນຸຍາດໃຫ້ເລືອກທີ່ມີຄວາມຍືດຫຍຸ່ນ.

III. ລັກສະນະການປຸງແຕ່ງ ແລະການກໍ່ສ້າງ

1. ການປຸງແຕ່ງຂັ້ນສອງ ເຊັ່ນ: ການຕັດ, ການປັກແສ່ວ, ເສັ້ນດ້າຍ, ການງໍ, ແລະການເຊື່ອມໂລຫະ - ແມ່ນກົງໄປກົງມາ, ເຮັດໃຫ້ການກໍ່ສ້າງຢູ່ສະຖານທີ່ງ່າຍຂຶ້ນ.

2. ທໍ່ມີຂະຫນາດທີ່ເປັນເອກະພາບແລະງ່າຍຕໍ່ການຈັດການແລະຕິດຕັ້ງ. ວິທີການເຊື່ອມຕໍ່ຕ່າງໆ - ລວມທັງການເຊື່ອມ, flanges, threading, ແລະ grooved couplings - ສາມາດໄດ້ຮັບການຈ້າງງານໃຫ້ເຫມາະສົມກັບຄວາມຕ້ອງການວິສະວະກໍາທີ່ແຕກຕ່າງກັນ. IV. ລັກສະນະການນໍາໃຊ້ແລະການຕ້ານການ corrosion

1. ການຈັດສົ່ງມາດຕະຖານແມ່ນຢູ່ໃນຮູບແບບຂອງ "ທໍ່ສີດໍາ" (ເຫຼັກບໍ່ເຄືອບ); ແນວໃດກໍ່ຕາມ, ການປິ່ນປົວເຊັ່ນ: ການຈຸ່ມຄວາມຮ້ອນ, ການທາສີ, ການເຄືອບຕ້ານການກັດກ່ອນ, ແລະຊັ້ນຕ້ານການ corrosion 3PE ສາມາດຖືກນໍາໃຊ້. ພວກເຂົາເຈົ້າແມ່ນເຫມາະສົມສໍາລັບການນໍາໃຊ້ໃນສະພາບແວດລ້ອມທັງພາຍໃນແລະນອກ.

2. ຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມຍືດຫຍຸ່ນ: ພວກເຂົາສາມາດຮັບໃຊ້ເປັນເອກະລາດເປັນທໍ່ຂົນສົ່ງນ້ໍາຫຼືປະກອບເຂົ້າໄປໃນອົງປະກອບທີ່ຮັບຜິດຊອບເຊັ່ນ: ໂຄງສ້າງເຫຼັກ, ຄໍລໍາ, ແລະ trusses.

V. ຄວາມແຕກຕ່າງ ແລະຂໍ້ຈຳກັດຂອງຜະລິດຕະພັນ

1. ທໍ່ welded ກົງແມ່ນປົກກະຕິແລ້ວໃຊ້ສໍາລັບເສັ້ນຜ່າກາງຂະຫນາດນ້ອຍຫາກາງ, ທໍ່ທີ່ມີຄວາມກົດດັນຕ່ໍາ, ແລະໂຄງສ້າງເຫຼັກເບົາ. ທໍ່ welded Spiral ຖືກນໍາໃຊ້ຕົ້ນຕໍສໍາລັບເສັ້ນຜ່າສູນກາງຂະຫນາດໃຫຍ່, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການຂົນສົ່ງທາງໄກເທດສະບານແລະອົງປະກອບໂຄງສ້າງເຫຼັກຂະຫນາດໃຫຍ່.

2. ເນື່ອງຈາກມີ seams welded, ທໍ່ເຫຼົ່ານີ້ສະແດງໃຫ້ເຫັນຄວາມຕ້ານທານຄວາມກົດດັນຕ່ໍາ, ຄວາມຕ້ານທານອຸນຫະພູມສູງ, ແລະຄວາມເຂັ້ມແຂງ fatigue ເມື່ອທຽບກັບທໍ່ເຫຼັກ seamless. ມັນຖືກຫ້າມຢ່າງເຂັ້ມງວດສໍາລັບການນໍາໃຊ້ໃນຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມກົດດັນທີ່ສໍາຄັນທີ່ກ່ຽວຂ້ອງກັບວັດສະດຸໄວໄຟ / ລະເບີດທີ່ມີຄວາມກົດດັນສູງຫຼືເງື່ອນໄຂທີ່ມີອຸນຫະພູມສູງ / ຄວາມກົດດັນສູງ.

ການນໍາໃຊ້ຕົ້ນຕໍແລະຂອບເຂດຂອງຄໍາຮ້ອງສະຫມັກ

I. ການນໍາໃຊ້ຫຼັກຂອງທໍ່ເຫຼັກເຊື່ອມ

1. ການຂົນສົ່ງຂອງນ້ໍາ

ໃຊ້ສໍາລັບການຂົນສົ່ງສື່ເຊັ່ນ: ນ້ໍາປະປາ, ນ້ໍາເສຍ, ອາຍແກັສຄວາມກົດດັນຕ່ໍາ, ລະບາຍອາກາດ / ຝຸ່ນລະອອງ, ແລະນໍ້າມັນທີ່ໃຊ້ທົ່ວໄປ; ພວກມັນແມ່ນອຸປະກອນທໍ່ຕົ້ນຕໍສໍາລັບເຄືອຂ່າຍພົນລະເຮືອນແລະອຸດສາຫະກໍາ.

2. ໂຄງສ້າງເຫຼັກກ້າ Load-bearing ອົງປະກອບ

ນໍາໃຊ້ເພື່ອ fabricate ຖັນວົງ, ສະມາຊິກ truss, ສະຫນັບສະຫນູນມຸງ, ແລະ upright ເວທີ; ພວກເຂົາສາມາດທົດແທນຮູບຮ່າງຂອງເຫຼັກກ້າທີ່ແນ່ນອນສໍາລັບ beams ແລະຄໍລໍາທີ່ມີສ່ວນຊ່ວຍຫຼືປານກາງ.

3. ການປົກປ້ອງແລະການປິດລ້ອມ

ໃຊ້ສໍາລັບ guardrails roadways, ຮົ້ວ perimeter ໂຮງງານຜະລິດ, handrails ຂັ້ນໄດ, railings ລະບຽງ, ກອບ hoarding, ແລະສະຫນັບສະຫນູນປ້າຍໂຄສະນານອກ.

4. ລະບົບສະຫນັບສະຫນູນກົນຈັກ ແລະ ໄຟຟ້າ

ໃຊ້ໃນການກໍ່ສ້າງເຄື່ອງຮອງແລະ hangers ສໍາລັບທໍ່ນ້ໍາ, ທໍ່ອາກາດ, ແລະຖາດສາຍ, ເຊັ່ນດຽວກັນກັບວົງເລັບ mounting ພິເສດແລະການແກ້ໄຂ rods ສໍາລັບອຸປະກອນ.

5. ວິສະວະກຳໂຍທາທິການ ແລະ ກໍ່ສ້າງ

ໃຊ້ສໍາລັບເຄືອຂ່າຍທໍ່ສົ່ງຂອງເທດສະບານ, ທໍ່ຂອງແມ່ນ້ໍາ, ທໍ່ພື້ນຖານຂອງເສົາ, ທໍ່ລະບາຍອາກາດຂອງອຸໂມງ, ແລະສິ່ງກີດຂວາງຄວາມປອດໄພຊົ່ວຄາວໃນສະຖານທີ່ກໍ່ສ້າງ.

6. ສິ່ງອຳນວຍຄວາມສະດວກຊົ່ວຄາວ ແລະ ກະສິກຳ

ໃຊ້ສໍາລັບ scaffolding, ຫຼົ່ນລົງຊົ່ວຄາວ, ກອບເຮືອນແກ້ວ, ແລະທໍ່ຂົນສົ່ງນ້ໍາກະສິກໍາ.

II. ຂອບເຂດຂອງຄໍາຮ້ອງສະຫມັກ

1. ວິສະວະກໍາກໍ່ສ້າງ: ອາຄານກໍ່ສ້າງ, ໂຮງງານຜະລິດ, ສາງ, ນໍ້າປະປາ ແລະ ລະບົບລະບາຍນໍ້າຂອງສະຖານທີ່, ແລະ ລະບົບຮອງຮັບໂຄງສ້າງເຫຼັກ.

2. ລະບົບສາທາລະນູປະໂພກ: ເຄືອຂ່າຍນໍ້າປະປາໃນຕົວເມືອງ ແລະ ລະບົບລະບາຍນໍ້າ, ເສັ້ນທາງປ້ອງກັນທາງ, ວິສະວະກໍາພູມສັນຖານ, ແລະ ການຕິດຕັ້ງທໍ່ຂອງເທດສະບານ. 3. MEP (ກົນຈັກ, ໄຟຟ້າ, ແລະທໍ່ປະປາ/HVAC): ການສະຫນອງນ້ໍາແລະການລະບາຍນ້ໍາ, ລະບາຍອາກາດ, ແລະທໍ່ອາຍແກັສຄວາມກົດດັນຕ່ໍາສໍາລັບໂຮງງານ, ອາຄານ, ແລະສູນການຄ້າ.

4. ວິສາຫະກິດອຸດສາຫະກຳ ແລະ ບໍ່ແຮ່: ໂຮງງານໂອນທໍ່, ອຸປະກອນຮອງຮັບ, ຮົ້ວເດີ່ນວັດສະດຸ, ແລະໂຄງສ້າງ truss ນ້ຳໜັກເບົາ.

5. ກະສິກຳ ແລະ ພູມສັນຖານ: ທໍ່ຊົນລະປະທານກະສິກຳ, ກອບເຮືອນແກ້ວ, ແລະ ຮົ້ວພູມສັນຖານ.

6. ວຽກງານຊົ່ວຄາວ: ສະຖານທີ່ຊົ່ວຄາວ, ການຊ່ວຍເຫຼືອຊົ່ວຄາວ, ການປ້ອງກັນຂຸມຂຸດ, ແລະ scaffolding ການກໍ່ສ້າງ.

ຄູ່ມືການຄັດເລືອກ

ທໍ່ welded straight-seam: ຕົ້ນຕໍຂະຫນາດນ້ອຍກັບເສັ້ນຜ່າກາງຂະຫນາດກາງ; ໃຊ້ທົ່ວໄປສໍາລັບທໍ່ພາຍໃນ, ລາງລົດໄຟ, ແລະໂຄງສ້າງເຫຼັກຂະຫນາດນ້ອຍ.

Spiral welded pipe: ຕົ້ນຕໍເສັ້ນຜ່າສູນກາງຂະຫນາດໃຫຍ່; ໃຊ້ທົ່ວໄປສໍາລັບທໍ່ລໍາຕົ້ນຂອງເທດສະບານ, ການສົ່ງນ້ໍາທາງໄກ, ແລະຖັນໂຄງສ້າງເຫຼັກຂະຫນາດໃຫຍ່.

ຕົວກໍານົດການປະສິດທິພາບ

I. ມາດຕະຖານການຈັດຕັ້ງປະຕິບັດ

· GB/T 3091-2025: ທໍ່ເຫຼັກເຊື່ອມສໍາລັບການຂົນສົ່ງຂອງນ້ໍາຄວາມກົດດັນຕ່ໍາ (ນ້ໍາ, ອາຍແກັສ, ອາກາດ, ແລະອື່ນໆ; ≤2.5 MPa, ≤200°C)

· GB/T 13793-2016: ທໍ່ເຫຼັກເຊື່ອມໄຟຟ້າຕາມລວງຍາວ (ໂຄງສ້າງ, scaffolding, ເຄື່ອງຈັກທົ່ວໄປ)

· GB/T 9711 / API 5L: ທໍ່ເສັ້ນສໍາລັບການຂົນສົ່ງນ້ໍາມັນແລະອາຍແກັສ (L245/L360/L415, ແລະອື່ນໆ).

II. ວັດສະດຸທົ່ວໄປ ແລະຄຸນສົມບັດກົນຈັກ (ອຸນຫະພູມຫ້ອງ)

·ໂມດູນຂອງຄວາມຍືດຫຍຸ່ນ: 2.06 × 10⁵ MPa

· ຄວາມໜາແໜ້ນ: 7.85 g/cm³

·ພະລັງງານຜົນກະທົບ: ອຸນຫະພູມສະພາບແວດລ້ອມ **≥27 J** (Q235B, V-notch)

III. ຂະໜາດ ແລະຂໍ້ມູນສະເພາະ (ການເຊື່ອມຕາມລວງຍາວຕົ້ນຕໍ)

1) ຂອບເຂດເສັ້ນຜ່າສູນກາງນອກ

· ເສັ້ນຜ່າສູນກາງນ້ອຍ: DN15–DN50 (21.3–60.3 ມມ)

· ເສັ້ນຜ່າສູນກາງ: DN65–DN250 (76.1–273 ມມ)

· ເສັ້ນຜ່າສູນກາງໃຫຍ່: DN300–DN600 (323.9–610 ມມ)

· ທໍ່ເຊື່ອມກ້ຽວວຽນ: ເຖິງ DN800–DN3000

2) ຄວາມຫນາຂອງຝາ (ທົ່ວໄປ)

·ມາດຕະຖານ: 1.2–12.7 ມມ

·ກຳແພງໜັກ: 12.7–40 ມມ

· ຄວາມທົນທານ: ຄວາມຫນາຂອງຝາ ± 10% t; ເສັ້ນຜ່າສູນກາງນອກ ±0.5% ຫາ ±1.0%

3) ຄວາມຍາວ

·ມາດຕະຖານ: ຄວາມຍາວຄົງທີ່ 6 m, 9 m, 12 m

· ປັບແຕ່ງໄດ້: 15–18 ມ

· ຄວາມທົນທານຂອງຄວາມຍາວ: +20 mm / 0 mm

4) ນ້ໍາຫນັກທາງທິດສະດີ (kg/m)

W=0.02466×(D−t)×t

· D: ເສັ້ນຜ່າກາງນອກ (ມມ); t: ຄວາມຫນາຂອງຝາ (ມມ)

· ທໍ່ Galvanized: ນ້ໍາຫນັກ × 1.015–1.03 (ປັດໄຈການເຄືອບ)

IV. ການປະຕິບັດຄວາມກົດດັນແລະຂະບວນການ

1) ການທົດສອບ Hydrostatic (ບັງຄັບ)

·ທໍ່ສີດໍາມາດຕະຖານ: 5.0 MPa, ຖືຄວາມກົດດັນ≥5s

·ທໍ່ອາຍແກັສ: 6.0 MPa, ຖືຄວາມກົດດັນ≥10s

· ທໍ່ນ້ຳໜັກ: 7.0 MPa

·ຄວາມກົດດັນການເຮັດວຽກທີ່ແນະນໍາ: ≤1.6 MPa (ຄວາມປອດໄພໃນໄລຍະຍາວ)

2) Weld Seam ຄຸນະພາບ

· ການທົດສອບທີ່ບໍ່ທໍາລາຍ (NDT): UT (Ultrasonic) / RT (Radiographic)

· seam ຕາມລວງຍາວ: ການເຊື່ອມໂລຫະຄວາມຖີ່ສູງ, ຄ່າສໍາປະສິດການເຊື່ອມ **≈0.85–0.9**

· ຮອຍຕໍ່ກ້ຽວວຽນ: ການເຊື່ອມອາກໃຕ້ໃຕ້ນ້ຳ, ຄ່າສຳປະສິດການເຊື່ອມ **≈0.9–0.95**

3) Flattening / Bending ການທົດສອບ

· Flatning: ບໍ່ມີຮອຍແຕກ, ບໍ່ມີ delamination

·ງໍ (DN≤50): 90°, radius bending = 6D (ທໍ່ສີດໍາ) / 8D (ທໍ່ galvanized), ການເຊື່ອມ seam positioned ຢູ່ຂ້າງ; ບໍ່ມີຮອຍແຕກ, ບໍ່ມີການປອກເປືອກຊັ້ນສັງກະສີ

4) ອຸນຫະພູມປະຕິບັດງານ

·ມາດຕະຖານ: -20°C ຫາ +200°C

· ເຫຼັກອຸນຫະພູມຕໍ່າ (L245N): ລົງເຖິງ -40°C

V. ການປົກປ້ອງພື້ນຜິວແລະການກັດກ່ອນ

· ເງື່ອນໄຂການຈັດສົ່ງ: ທໍ່ສີດໍາ (ທໍ່ເປົ່າ) / Hot-dip galvanized / Epoxy / 3PE (ຝັງ)

· ຊັ້ນ Galvanized: ≥300 g/m² (ສອງດ້ານ), ຄວາມຫນາທ້ອງຖິ່ນ ** ≥85 μm **

· ຄຸນະພາບຂອງພື້ນຜິວ: ບໍ່ມີຮອຍແຕກ, ບໍ່ພັບ, ບໍ່ມີຮອຍດ່າງ, ບໍ່ມີການກັດກ່ອນຮ້າຍແຮງ

VI. ວິທີການເຊື່ອມຕໍ່

· DN≤50: ການເຊື່ອມຕໍ່ກະທູ້ (GB/T 7306)

· DN65–DN200: ການ​ເຊື່ອມ​ຕໍ່ Flange / ການ​ເຊື່ອມ​ຕໍ່ Grooved​

· DN≥250: ການເຊື່ອມໂລຫະ (ການເຊື່ອມ butt / fillet ການເຊື່ອມ)

VII. ຄໍາຮ້ອງສະຫມັກ

· ນ້ຳ​ຄວາມ​ກົດ​ດັນ​ຕ່ຳ: ນ້ຳ, ນ້ຳ​ເສຍ, ອາຍ​ແກັສ, ອາ​ກາດ, ລະບາຍ​ອາກາດ

·ໂຄງສ້າງເຫຼັກ: ຖັນທໍ່ວົງ, trusses, ສະຫນັບສະຫນູນ, guardrails, scaffolding

· ອຸນ​ຫະ​ພູມ​: -20 ຫາ 200°C​; ຄວາມກົດດັນ: ≤2.5 MPa

ຕາຕະລາງສະເພາະຂອງທໍ່ເຊື່ອມ seam ພັບ

ຕາຕະລາງສະເພາະທໍ່ welded Spiral
