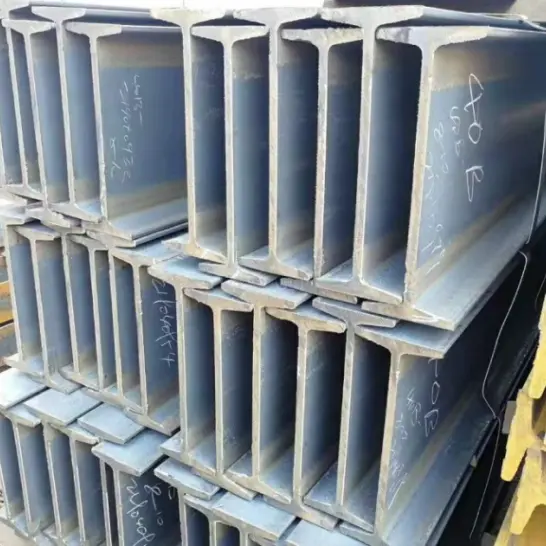

ໂຄງສ້າງມ້ວນຮ້ອນ I Beam Steel

HAISHENG, ຜູ້ຜະລິດເຫຼັກກ້າໂຄງສ້າງຂອງຈີນທີ່ເຊື່ອຖືໄດ້ແລະຜູ້ສະຫນອງປະຕູດຽວ, ຫຼັກຊັບມ້ວນຮ້ອນໂຄງສ້າງ I Beam Steel ທີ່ຜະລິດຕໍ່ GB/T 706 ດ້ວຍຊັ້ນຮຽນ Q235B ແລະ Q355B. ປະກອບດ້ວຍ flanges ພາຍໃນ tapered ແລະຄວາມຫນາບໍ່ສະເຫມີກັນ, ມັນສະຫນອງຄ່າໃຊ້ຈ່າຍປະຫຍັດແລະການປຸງແຕ່ງງ່າຍ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບ beams ມັດທະຍົມແສງສະຫວ່າງ, ເວທີ, ສະຫນັບສະຫນູນແລະໂຄງສ້າງເຫລໍກນ້ໍາຫນັກເບົາຊົ່ວຄາວ, ມັນເປັນສ່ວນມ້ວນຮ້ອນແບບທໍາມະດາສໍາລັບອາຄານຂະຫນາດນ້ອຍແລະຂະຫນາດກາງ.

ຄຸນນະສົມບັດຜະລິດຕະພັນທີ່ສໍາຄັນ

I. ລັກສະນະພາກສ່ວນ ແລະ ກົນຈັກ

1. ດ້ານໃນ flange ແມ່ນເລື່ອນ, ມີຄວາມຫນາຂອງ flange tapering ຈາກພາຍໃນອອກ; ອັນນີ້ເຮັດໃຫ້ການແຜ່ກະຈາຍຄວາມກົດດັນບໍ່ສະ ເໝີ ພາບໃນທົ່ວພາກສ່ວນແລະຄວາມແຂງຕົວດ້ານຂ້າງທີ່ຂ້ອນຂ້າງອ່ອນເພຍ.

2. ໂຄງສ້າງມ້ວນຮ້ອນ I Beam ເຫຼັກກ້າເປັນຫນ່ວຍດຽວ, ປະສົມປະສານໂດຍບໍ່ມີຂໍ້ຕໍ່ welded, ເຮັດໃຫ້ຄວາມກົດດັນຕົກຄ້າງຕ່ໍາແລະຄວາມຫມັ້ນຄົງຂອງໂຄງສ້າງທີ່ດີ.

3. ສະຫນອງການຕ້ານການໂຄ້ງທີ່ເຫມາະສົມແຕ່ສະເລ່ຍຄວາມຕ້ານທານ torsional ແລະ lateral displacement; ບໍ່ເໝາະສົມກັບການໃຊ້ວຽກຍາວ, ລົມແຮງສູງ, ຫຼືການໂຫຼດໜັກ.

II. ລັກສະນະເສດຖະກິດ ແລະການຈັດຊື້

1. ປະເພດຜະລິດຕະພັນຄລາສສິກທີ່ມີລະດັບຄວາມສົມບູນແບບສະເພາະ; ມີຢູ່ໃນຫຼັກຊັບຢ່າງກວ້າງຂວາງ, ງ່າຍຕໍ່ການຈັດຊື້, ແລະລາຄາທີ່ແຂ່ງຂັນ.

2. ສໍາລັບຄວາມສາມາດໃນການໂຫຼດດຽວກັນ, ການບໍລິໂພກວັດສະດຸແມ່ນສູງກວ່າຂອງ H-beams ມ້ວນຮ້ອນ, ເຮັດໃຫ້ມັນປະຫຍັດຫຼາຍສໍາລັບໂຄງສ້າງແສງສະຫວ່າງ.

III. ລັກສະນະການກໍ່ສ້າງແລະການນໍາໃຊ້

1. ຮູບຮ່າງປົກກະຕິສ້າງຄວາມສະດວກໃນການປຸງແຕ່ງຂັ້ນສອງ (ການຕັດ, ການເຊື່ອມໂລຫະ, ເຈາະ) ແລະຮອງຮັບວິທີການເຊື່ອມຕໍ່ຕ່າງໆໃນພື້ນທີ່.

2. ນ້ໍາຫນັກຕົນເອງປານກາງເຮັດໃຫ້ການຍົກແລະການຕິດຕັ້ງກົງໄປກົງມາ; ເຫມາະສໍາລັບອາຄານທີ່ງ່າຍດາຍແລະໂຄງສ້າງຊົ່ວຄາວ.

3. ຄຸນນະສົມບັດເປັນມ້ວນຮ້ອນ "ສີດໍາ" ໂຮງງານສໍາເລັດຮູບ; ສາ​ມາດ​ຮັບ​ການ​ກໍາ​ຈັດ rust ແລະ​ການ​ເຄືອບ​ຕ້ານ​ການ corrosion ຕາມ​ຄວາມ​ຈໍາ​ເປັນ​ເພື່ອ​ໃຫ້​ເຫມາະ​ສົມ​ກັບ​ສະ​ພາບ​ແວດ​ລ້ອມ​ພາຍ​ໃນ​ແລະ​ນອກ​ມາດ​ຕະ​ຖານ​.

IV. ການປຽບທຽບກັບ H-Beams ມ້ວນຮ້ອນ

1. ຄວາມແຂງຂອງຂ້າງແມ່ນຕ່ໍາກວ່າຂອງ H-beams ຢ່າງຫຼວງຫຼາຍ; ບໍ່ເຫມາະສົມສໍາລັບການນໍາໃຊ້ເປັນຖັນໃນອາຄານສູງຫຼືເປັນ beams ຕົ້ນຕໍສໍາລັບການ span ຍາວ.

2. ປະສິດທິພາບຂອງພາກສ່ວນແມ່ນຂ້ອນຂ້າງຕ່ໍາ, ຮຽກຮ້ອງໃຫ້ມີອຸປະກອນການເພີ່ມເຕີມພາຍໃຕ້ການໂຫຼດຫນັກ.

3. ອັດຕາສ່ວນການປະຕິບັດຄ່າໃຊ້ຈ່າຍທີ່ດີເລີດ; ຍັງຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນໂຄງສ້າງເຫລໍກທີ່ມີນ້ໍາຫນັກເບົາແລະງ່າຍດາຍ.

ການນໍາໃຊ້ແລະຂອບເຂດຂອງຄໍາຮ້ອງສະຫມັກ

I. ການນຳໃຊ້ຂັ້ນຕົ້ນ

1. Beams ຊັ້ນຮອງ / ຫລັງຄາ & Beams ສະຫນັບສະຫນູນແບບງ່າຍດາຍ: ໂຄງສ້າງ I Beam Steel ມ້ວນຮ້ອນຖືກນໍາໃຊ້ເພື່ອຮອງຮັບການໂຫຼດພື້ນເຮືອນແລະຫລັງຄາ, ໂດຍປົກກະຕິໃນລະບົບການຮັບນ້ໍາຫນັກຂະຫນາດນ້ອຍເຖິງຂະຫນາດກາງ.

2. Platform & Walkway Beams: ອົງປະກອບຮັບໜັກປະຖົມ ແລະຮອງສໍາລັບໂຮງງານອຸດສາຫະກໍາ, ເວທີອຸປະກອນ, ເສັ້ນທາງຍ່າງບໍາລຸງຮັກສາ, ແລະ trestles.

3. Brackets & Supports: Fabrication of pipe supports, mounts equipment, wall bracing, and temps support frames.

4. Purlins & Wall Framing: ມຸງ purlins ສໍາລັບອາຄານອຸດສາຫະກໍາແສງສະຫວ່າງ, ການຈັດວາງສະຖານທີ່ກໍ່ສ້າງ, ແລະກອບ enclosure ງ່າຍດາຍ.

5. ກອບຂະໜາດນ້ອຍ, Beams, & Columns: Beams and columns for light of steel frames in low-rise, simple structures such as workshops, warehouses, and carports.

6. ອົງປະກອບຂອງເຄື່ອງຈັກໃນການກໍ່ສ້າງ: ພື້ນຖານສໍາລັບອຸປະກອນຍົກ, chassis ຍານພາຫະນະ, shoring ການຂຸດຄົ້ນຊົ່ວຄາວ, ແລະອື່ນໆ.

II. ຂອບເຂດຂອງຄໍາຮ້ອງສະຫມັກ

1. ອາຄານອຸດສາຫະກໍາ: ໂຮງງານອຸດສາຫະກໍາເບົາ, ຄັງສິນຄ້າ, ຫ້ອງການ, ແລະ silos ການເກັບຮັກສາຂະຫນາດນ້ອຍ; ຕົ້ນຕໍແມ່ນໃຊ້ສໍາລັບອົງປະກອບການໂຫຼດຮອງ.

2. ໂຄງສ້າງພົນລະເຮືອນຊົ່ວຄາວ/ແບບງ່າຍດາຍ: ສະຖານທີ່ກໍ່ສ້າງສິ່ງອໍານວຍຄວາມສະດວກຊົ່ວຄາວ, ບ່ອນຈອດລົດ, ເຮືອນຍອດ, ຊັ້ນເກັບມ້ຽນແບບງ່າຍດາຍ, ແລະອາຄານແບບໂມດູລາ/ເຄື່ອນທີ່.

3. ໂຄງສ້າງພື້ນຖານຂອງເທດສະບານ: ການເກັບມ້ຽນຂອງເທດສະບານ, ຮົ້ວປ້ອງກັນ, ເສັ້ນທາງຍ່າງທາງຍ່າງ, ແລະ ຂາງນ້ອຍ.

4. ສະຫນັບສະຫນູນກົນຈັກໄຟຟ້າ: rack ທໍ່ສະຫນັບສະຫນູນສໍາລັບໂຮງງານໄຟຟ້າແລະໂຮງງານເຄມີ, ຖານອຸປະກອນ, ແລະ hangers ທໍ່ HVAC / ສະຫນັບສະຫນູນ.

5. ສິ່ງອໍານວຍຄວາມສະດວກທາງດ້ານວິສະວະກໍາຊົ່ວຄາວ: ການຂຸດເຈາະ, ພື້ນຖານໂຄງຮ່າງການ, ແລະໂຄງຮ່າງການຮັບມືຊົ່ວຄາວສໍາລັບການກໍ່ສ້າງ.

6. ສາຂາອື່ນໆ: ເຄື່ອງຈັກການກະເສດ, ໂຄງຮ່າງການອຸປະກອນການຂົນສົ່ງຂະໜາດນ້ອຍ, ແລະຊັ້ນວາງສາງແບບງ່າຍດາຍ.

ຕົວກໍານົດການປະສິດທິພາບທີ່ສໍາຄັນ

ມາດຕະຖານ: GB/T 706-2016, GB/T 700, GB/T 1591

I. ວັດສະດຸທົ່ວໄປ ແລະຄຸນສົມບັດກົນຈັກ

II. ພາກສ່ວນການກໍານົດ ແລະລາຍລະອຽດສະເພາະ

1. ຮູບແບບການອອກແບບ: ຮູບແບບ + ຄວາມສູງ (ເຊັ່ນ: 10#, 12#, 14#, 16#, 20a#, 20b#). ປະເພດຍ່ອຍ (a, b, c) ມີຢູ່ສໍາລັບຄວາມສູງດຽວກັນ; ຄວາມຫນາຂອງເວັບແລະຫນ້າແປນເພີ່ມຂຶ້ນຢ່າງຕໍ່ເນື່ອງ, ສົ່ງຜົນໃຫ້ຄວາມສາມາດໃນການຮັບນ້ໍາຫນັກສູງຂຶ້ນ.

2. ລັກສະນະພາກສ່ວນ: ດ້ານໃນຂອງ flange ມີລັກສະນະເປັນ 1:6 ເປີ້ນພູ; flange ແມ່ນຫນາກວ່າຢູ່ຮາກແລະບາງກວ່າຢູ່ຂອບ, ສົ່ງຜົນໃຫ້ການກະຈາຍຄວາມກົດດັນທີ່ບໍ່ເປັນເອກະພາບໃນທົ່ວພາກສ່ວນ.

III. ຂໍ້ມູນຈໍາເພາະທົ່ວໄປ (ແບບຈໍາລອງ + ຂະຫນາດສ່ວນ)

ຮູບແບບ: ຄວາມສູງ × ຄວາມກວ້າງຂອງແປນ × ຄວາມຫນາຂອງເວັບ

· 10#: 100×68×4.5

· 12#: 120×74×5.0

· 14#: 140×80×5.5

· 16#: 160×88×6.0

· 18#: 180×94×6.5

·20a#: 200×100×7.0; 20b#: 200×102×9.0

·25a#: 250×116×8.0; 25b#: 250×118×10.0

·30a#: 300×126×9.0; 30b#: 300×128×11.0

IV. ຂະຫນາດແລະຄວາມທົນທານຂອງຮູບຮ່າງ

1. ຄວາມຍາວຄົງທີ່ມາດຕະຖານ: 6m, 9m, 12m; ມີການຕັດແບບກຳນົດເອງ.

2. ຄວາມຊື່ສັດ (Camber): ≤2mm ຕໍ່ແມັດ; camber ທັງຫມົດ ≤0.2% ຂອງຄວາມຍາວທັງຫມົດ.

3. ການບິດແລະຫນ້າປາຍ perpendicularity ປະຕິບັດຕາມມາດຕະຖານແຫ່ງຊາດ, ຮັບປະກັນຄວາມແມ່ນຍໍາໃນລະຫວ່າງການຕິດຕັ້ງແລະຮ່ວມກັນ.

V. ລັກສະນະພື້ນຜິວ ແລະ ການປຸງແຕ່ງ

1. ເງື່ອນໄຂການຈັດສົ່ງ: ມ້ວນຮ້ອນທີ່ມີຂະຫນາດໂຮງງານ (ສໍາເລັດຮູບສີດໍາ).

2. ຄວາມສາມາດໃນການເຮັດວຽກ: ເຫມາະສໍາລັບການຕັດ, ການເຈາະ, ການເຊື່ອມໂລຫະ, ແລະແຜ່ນເຫຼັກ; ສະດວກສໍາລັບການປຸງແຕ່ງຂັ້ນສອງ.

3. ການປ້ອງກັນການກັດກ່ອນ: ບໍ່ມີການປ້ອງກັນຢູ່ໃນສະພາບດິບຂອງມັນ; ສາມາດຜ່ານການກໍາຈັດ rust, ການທາສີ, ຫຼື galvanizing ອາບນ້ໍາຮ້ອນ.

VI. ຕົວກໍານົດການດ້ານສິ່ງແວດລ້ອມແລະໂຄງສ້າງ

1. ອຸນຫະພູມເຮັດວຽກ: -20°C ຫາ 80°C.

2. ລັກສະນະໂຄງສ້າງ: ຄວາມຕ້ານທານການໂຄ້ງປານກາງ; ຄວາມຕ້ານທານຂອງ torsional ຂ້ອນຂ້າງຕ່ໍາແລະຄວາມແຂງຂອງຂ້າງ; ບໍ່ເຫມາະສົມສໍາລັບໄລຍະຍາວ, ພື້ນທີ່ຮັບແຮງລົມສູງ, ຫຼືບົດບາດຕົ້ນຕໍທີ່ຮັບຜິດຊອບໃນໂຄງສ້າງສູງ.

3. Load Suitability: ຕົ້ນຕໍແມ່ນນໍາໃຊ້ສໍາລັບ beams ສະຫນັບສະຫນູນພຽງແຕ່ແລະອົງປະກອບການໂຫຼດແສງສະຫວ່າງ; ຫຼີກເວັ້ນການໂຫຼດ eccentric ໃນໄລຍະຍາວ.

ຕາຕະລາງສະເພາະຂອງໂຄງສ້າງມ້ວນຮ້ອນ I Beam Steel
